1.3 Configuração dos Jumpers1.3 Configuração dos Jumpers

1.3 Configuração dos Jumpers

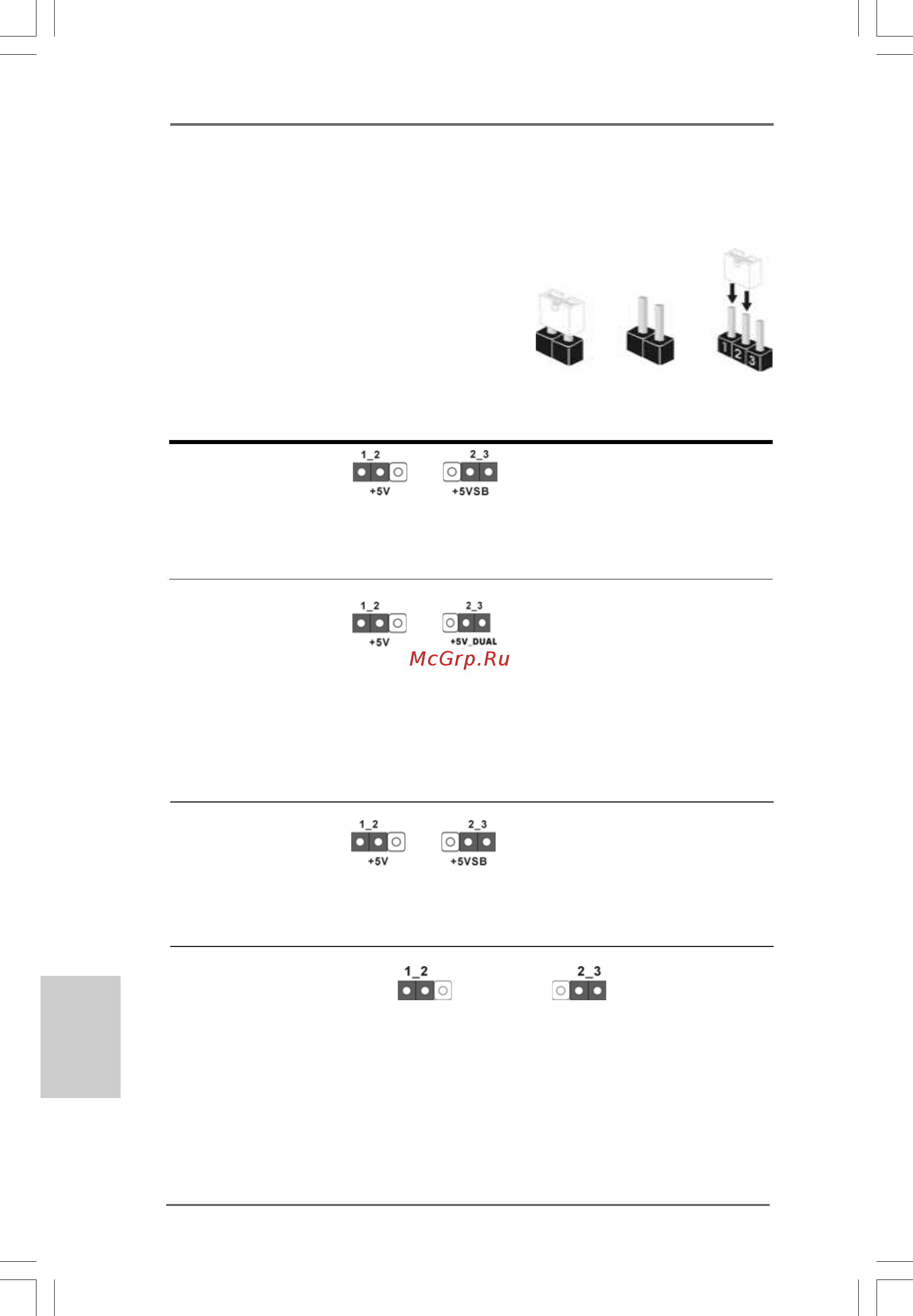

A ilustração mostra como os jumpers são

configurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jumper

está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os pinos

1 e 2 están “curtos” quando a capa de jumper

estiver colocada sobre esses 2 pinos.

Jumper Configuração

PS2_USB_PWR1 Pin2, Pin3 curtos para

(veja a folha 2, No. 2) habilitar +5VSB (stand by)

para PS/2 ou eventos de

wake up na USB23.

Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais.

USB_PWR2 Pin2, Pin3 curtos para

(veja a folha 2, No. 22) habilitar +5V_DUAL para

eventos de wake up na

USB01.

Nota: Para seleccionar +5V_DUPLO, são necessários 2 Amp e uma corrente de

repouso mais elevada fornecida pela fonte de alimentação. Quando seleccionar

+5V_DUPLO, os dispositivos USB podem activar o sistema quando este se

encontra no estado S3 (Suspender para RAM).

USB_PWR3 Pin2, Pin3 curtos para

(veja a folha 2, No. 17) habilitar +5VSB (stand by)

para eventos de wake up na

USB4_5/6_7.

Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais.

Restaurar CMOS

(CLRCMOS1, jumper de 2 pinos)

(veja a folha 2, No. 14)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da configuração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da configuração do sistema. Para

limpar e reconfigurar os parámetros do sistema a configuração inicial da

fábrica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2

Short Open

Configuração-padrão Limpar o CMOS
