ASRock PV530 Motherboard

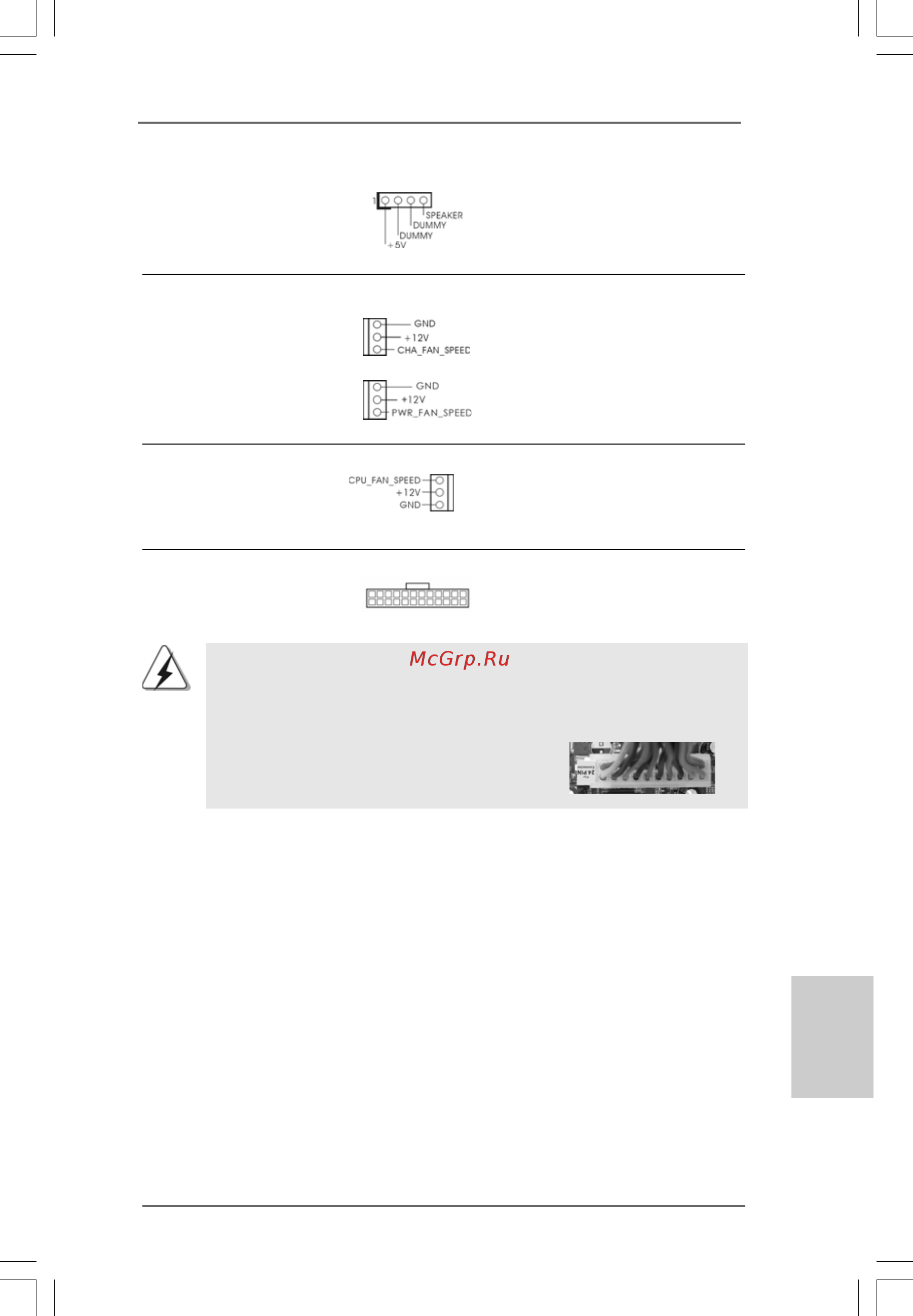

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24) d’alimentation ATX sur cet en-

(voir p.2 No. 3) tête.

20-Installation de l’alimentation électrique ATX

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches,

elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX

20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à

l’alimentation électrique ainsi qu’aux broches 1 et 13.

FranFran

Fran

çaisçais

çais

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur

(SPEAKER1 br. 4) cet en-tête.

(voir p.2 No. 13)

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 3) connecteur et brancher le fil

(voir p.2 No. 23)

24 13

12 1

24 13

12 1

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3)

(voir p.2 No. 11)

(PWR_FAN1 br. 3)

(voir p.2 No. 1)

Branchez les câbles du

ventilateur aux connecteurs

pour ventilateur et faites

correspondre le fil noir à la

broche de terre.
