1.3 Réglage des cavaliers1.3 Réglage des cavaliers

1.3 Réglage des cavaliers

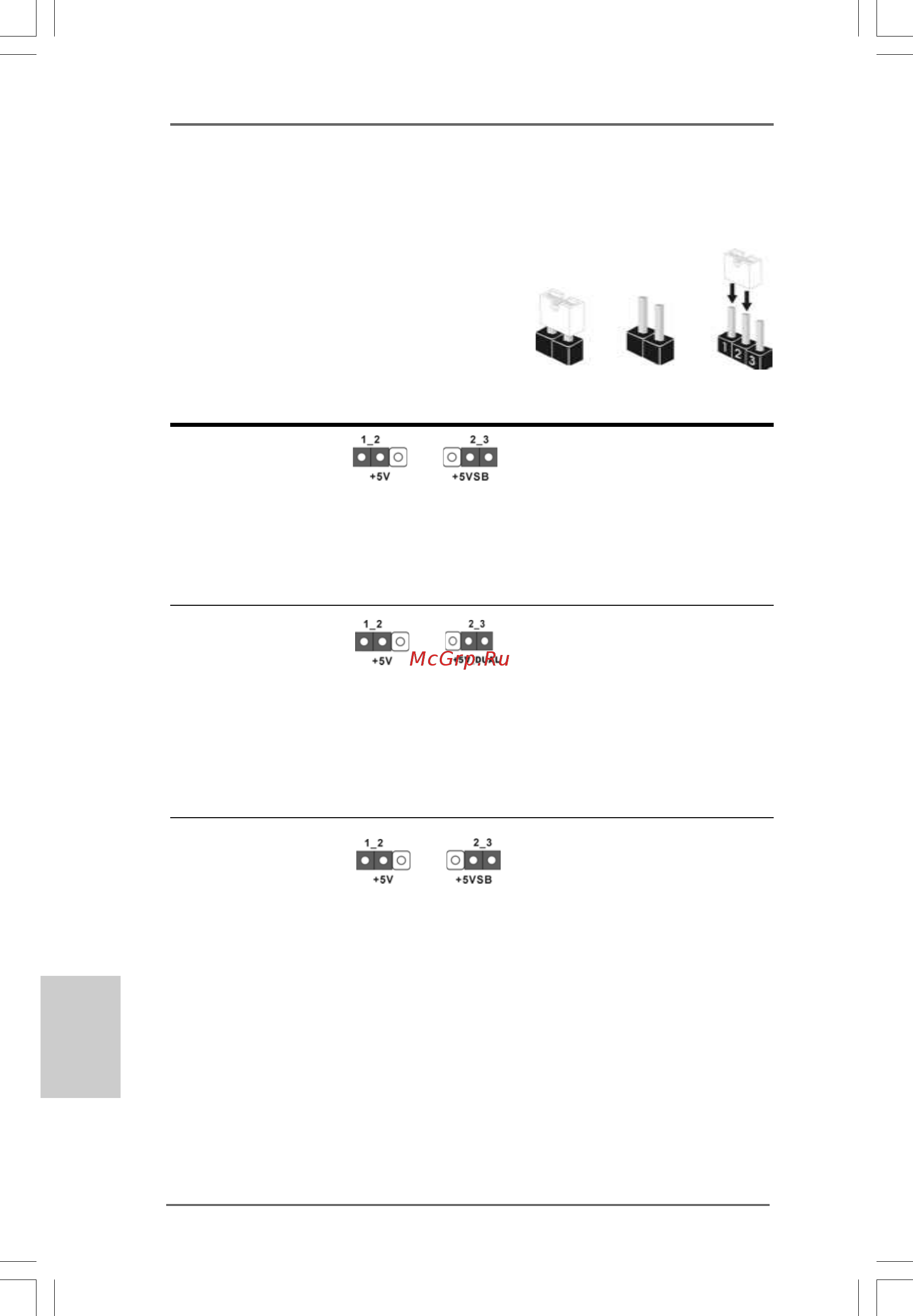

L’illustration explique le réglage des

cavaliers. Quand un capuchon est placé sur

les broches, le cavalier est « FERME ». Si

aucun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

PS2_USB_PWR1 Court-circuitez les broches 2

(voir p.2 fig. 2) et 3 pour choisir +5VSB

(standby) et permettre aux

périphériques PS/2 ou USB23

de réveiller le système.

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

Ferme Ouvert

USB_PWR3 Court-circuitez les broches 2

(voir p.2 fig. 17) et 3 pour choisir +5VSB

(standby) et permettre aux

périphériques USB4_5/6_7 de

réveiller le système.

Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation.

USB_PWR2 Court-circuitez les broches 2

(voir p.2 fig. 22) et 3 pour choisir +5V_DUAL

et permettre aux périphériques

USB01 de réveiller le système.

Note: Pour sélectionner +5V_DUAL, il faut obligatoirement 2 Amp et un courant

standby supérieur fourni par l’alimentation. Lorsque vous selectionnez

+5V_DUAL, les peripheriques USB reveillent le systeme en etat S3

(Suspension a la RAM).
