ASRock PV530 Motherboard

Cabezal USB 2.0 Além das quatro portas USB

(USB6_7 de 9 pinos) 2.0 por defeito no painel de

(veja a folha 2, No. 8) entrada/saída, há dois

ligações USB 2.0 nesta placa-

mãe. Cada ligação USB 2.0

pode suportar dois portas USB

(USB4_5 de 9 pinos) 2.0.

(veja a folha 2, No. 9)

1.4 Conectores1.4 Conectores

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre

estes conectores. A colocação de pontos de jumper sobre os conectores

causará danos irreversíveis à placa-mãe.

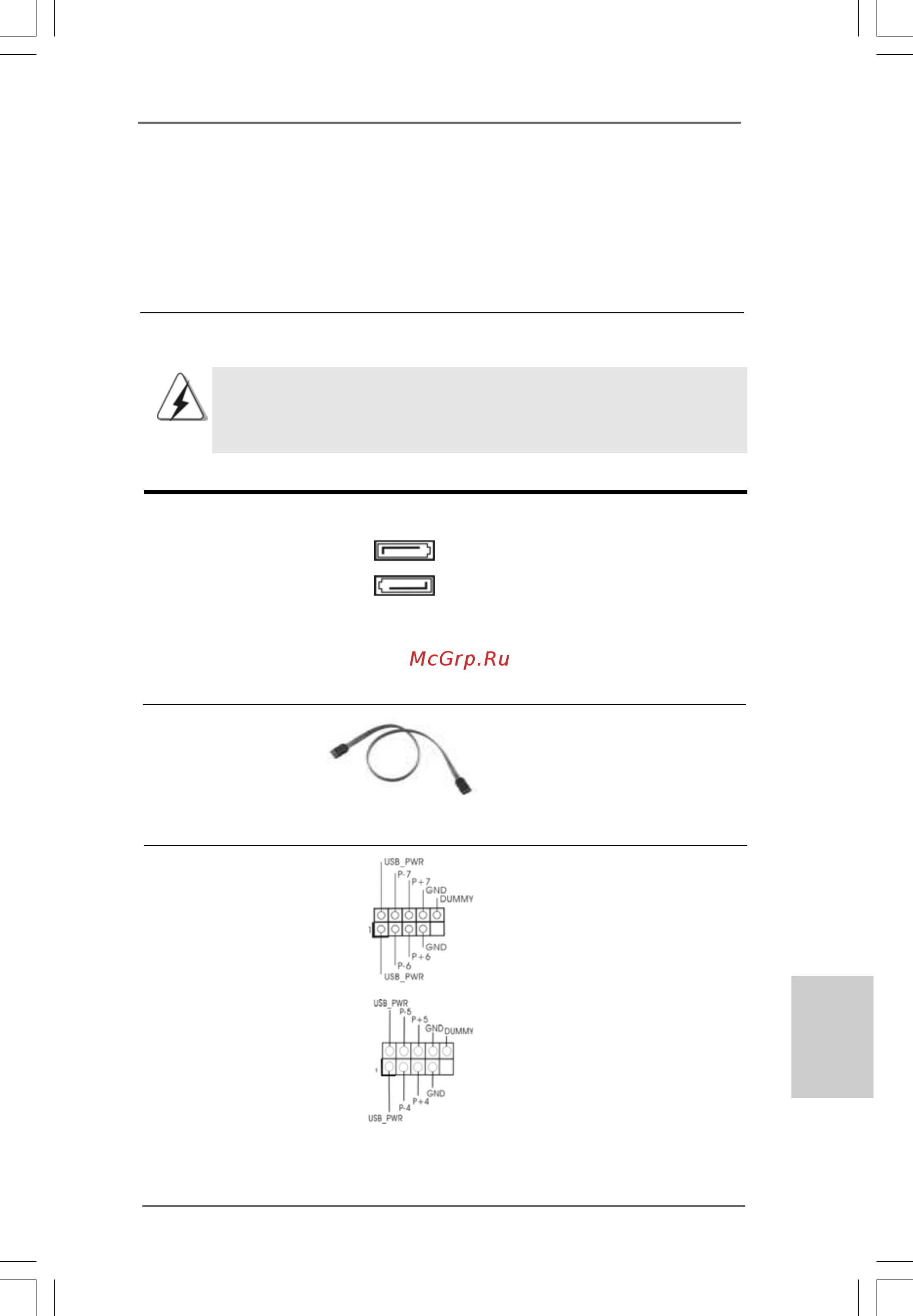

Conector Figura Descrição

Conectores ATAII Serial Estes dois conectores Serial

(SATAII_1: veja a folha 2, No. 20) ATA (SATAII) suportam

(SATAII_2: veja a folha 2, No. 19) unidades de disco rígido SATA

ou SATAII como dispositivos de

armazenamento internos. A

atual interface SATAII permite

uma taxa de transferência de

dados de até 3.0 Gb/s.

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional) conectado ao disco rígido

SATA / SATAII quanto o

conector SATAII na placa mãe.

PortuguêsPortuguês

Português

SATAII_2

SATAII_1

e pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um

jumper. Por favor lembrese de remover o jumper depois de limpar o COMS. Se

precisar limpar o CMOS ao concluir a atualização do BIOS, deverá reiniciar o

sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza

o CMOS.
