CORTOCIRCUITATO APERTO
1.3 Setup dei Jumpers1.3 Setup dei Jumpers
1.3 Setup dei Jumpers1.3 Setup dei Jumpers
1.3 Setup dei Jumpers

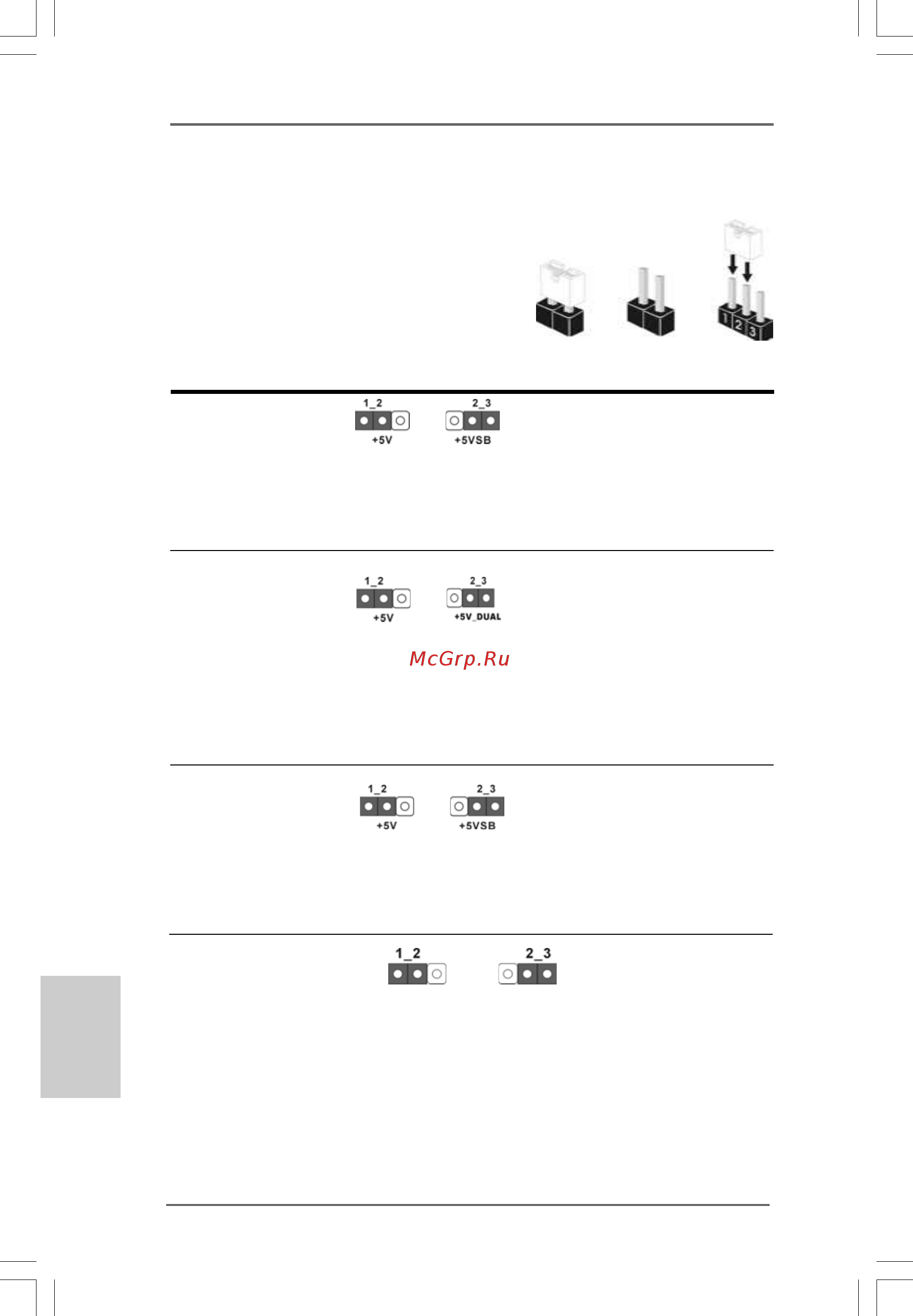

L’illustrazione mostra come sono settati i jumper.
Quando il ponticello è posizionato sui pin, il jumper
è “CORTOCIRCUITATO”. Se sui pin non ci sono
ponticelli, il jumper è “APERTO”. L’illustrazione
mostra un jumper a 3 pin in cui il pin1 e il pin2 sono
“CORTOCIRCUITATI” quando il ponticello è
posizionato su questi pin.
Jumper Settaggio del Jumper
PS2_USB_PWR1 Cortocircuitare pin2, pin3 per
(vedi p.2 item 2) settare a +5VSB (standby) e
abilitare PS/2 o USB23 wake up
events.
Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di
corrente in standby sarà maggiore.
USB_PWR3 Cortocircuitare pin2, pin3 per
(vedi p.2 item 17) settare a +5VSB (standby) e
abilitare USB4_5/6_7 wake up
events.
Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di
corrente in standby sarà maggiore.
USB_PWR2 Cortocircuitare pin2, pin3 per
(vedi p.2 item 22) settare a +5V_DUAL e
abilitare USB01 wake up
events.
Nota: Per selezionare +5V_DUAL, si richiedono almeno 2 Ampere e il consumo di
corrente in standby sarà maggiore. Quando si seleziona +5V_DUAL, i
dispositivi USB possono riattivare il sistema dallo stato S3 (Suspend to
RAM).
Azzeramento
CMOS
Impostazione
predefinita
Resettare la CMOS
(CLRCMOS1)
(vedi p.2 item 14)
Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS
comprendono le informazioni di configurazione quali la password di sistema,
data, ora, e i parametri di configurazione del sistema. Per cancellare e
ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di
alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15
secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su
