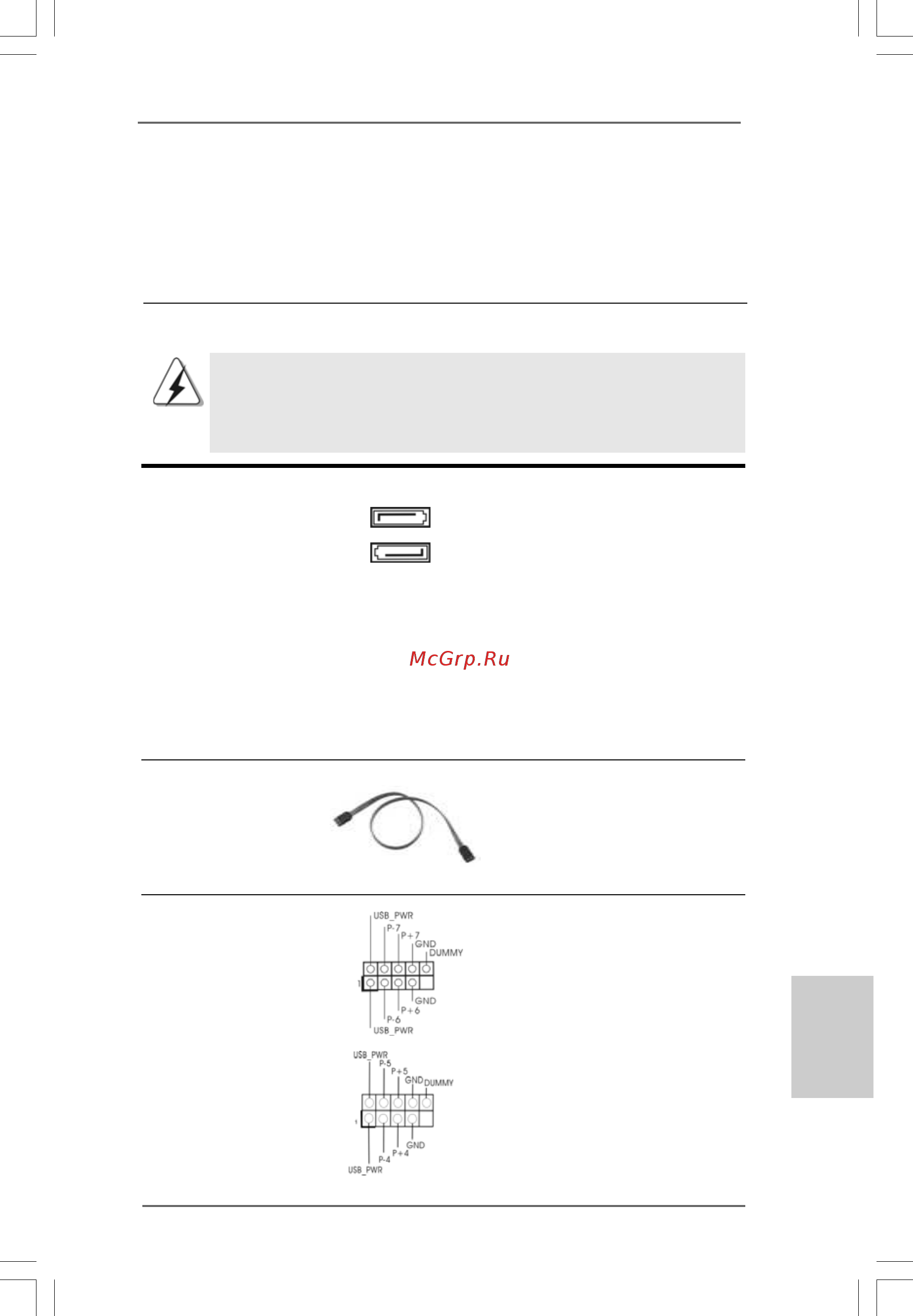

1.4 Collettori e Connettori su Scheda1.4 Collettori e Connettori su Scheda

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON

installare cappucci per jumper su questi collettori e connettori.

L’installazione di cappucci per jumper su questi collettori e connettori

provocherà danni permanenti alla scheda madre!

Connettori Serial ATAII Questi due connettori Serial

(SATAII_1: vedi p.2 Nr. 20) ATA (SATAII) supportano le

(SATAII_2: vedi p.2 Nr. 19) periferiche di archiviazione

HD SATA o SATAII per le

funzioni di archiviazione

interna. ATAII (SATAII) suppo-

rtano cavi SATAII per dispositivi

di memoria interni. L’interfaccia

SATAII attuale permette velocità

di trasferimento dati fino a

3.0 Gb/s.

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo

(Opzionale) dati SATA possono collegarsi

all’hard disk SATA / SATAII o al

connettore SATAII sulla scheda

madre.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB6_7) predefinite nel pannello I/O, la

(vedi p.2 No. 8) scheda madre dispone di due

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

due porte USB 2.0.

(9-pin USB4_5)

(vedi p.2 No. 9)

SATAII_2

SATAII_1

CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS

jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo

aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta

completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema,

e poi spegnerlo prima di procedere alla cancellazione della CMOS.
