ASRock PV530 Motherboard

ItalianoItaliano

Italiano

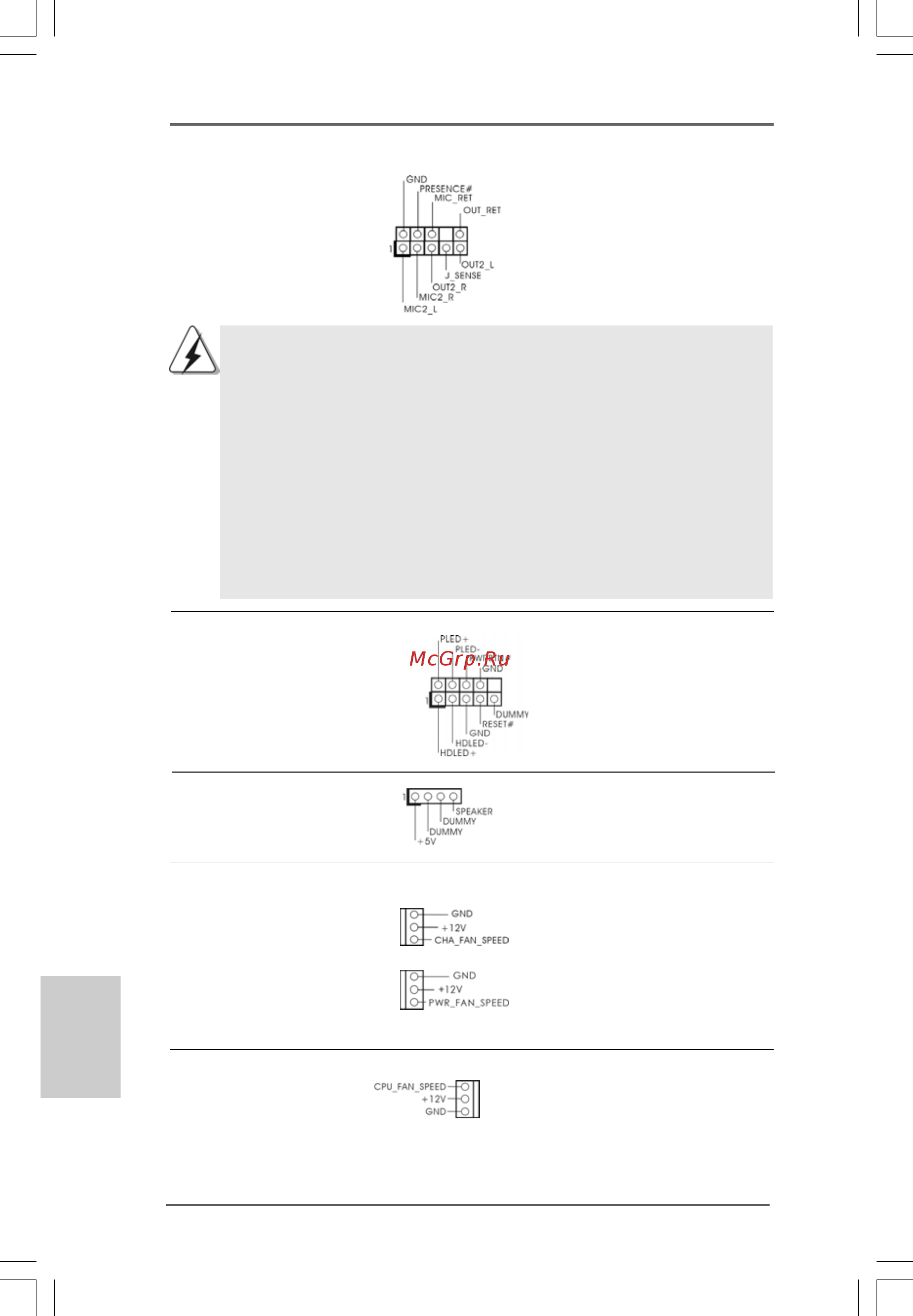

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema

(vedi p.2 Nr. 12) pannello frontale.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 Nr. 18) dei dispositivi audio.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 Nr. 13)

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(3-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 11) facendo combaciare il cavo

nero col pin di terra.

(3-pin PWR_FAN1)

(vedi p.2 Nr. 1)

Connettore ventolina CPU Collegare il cavo della ventolina

(3-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 Nr. 23) combaciare il filo nero al pin

terra.
