45
ENGLISH TECHNICAL PASSPORT
Electric Hob
Cautions
1. The hob must be installed by quali ed personnel or technicians. Please never
conduct the operation by yourself.
2. The electric hob shall not be mounted to cooling equipment, dishwashers and
rotary dryers.
3. The electric hob shall be installed such that better heat radiation can be
ensured to enhance its reliability.
4. The wall and induced heating zone above the work surface shall withstand heat.
5. To avoid any damage, the sandwich layer and adhesive must be heat resistant.
6. A steam cleaner is not to be used.
7. This electric hob can be connected only to a supply with system impedance no
more than 0.427 ohm. In case necessary, please consult your supply authority for
system impedance information.
PART 3. OPERATION INSTRUCTIONS

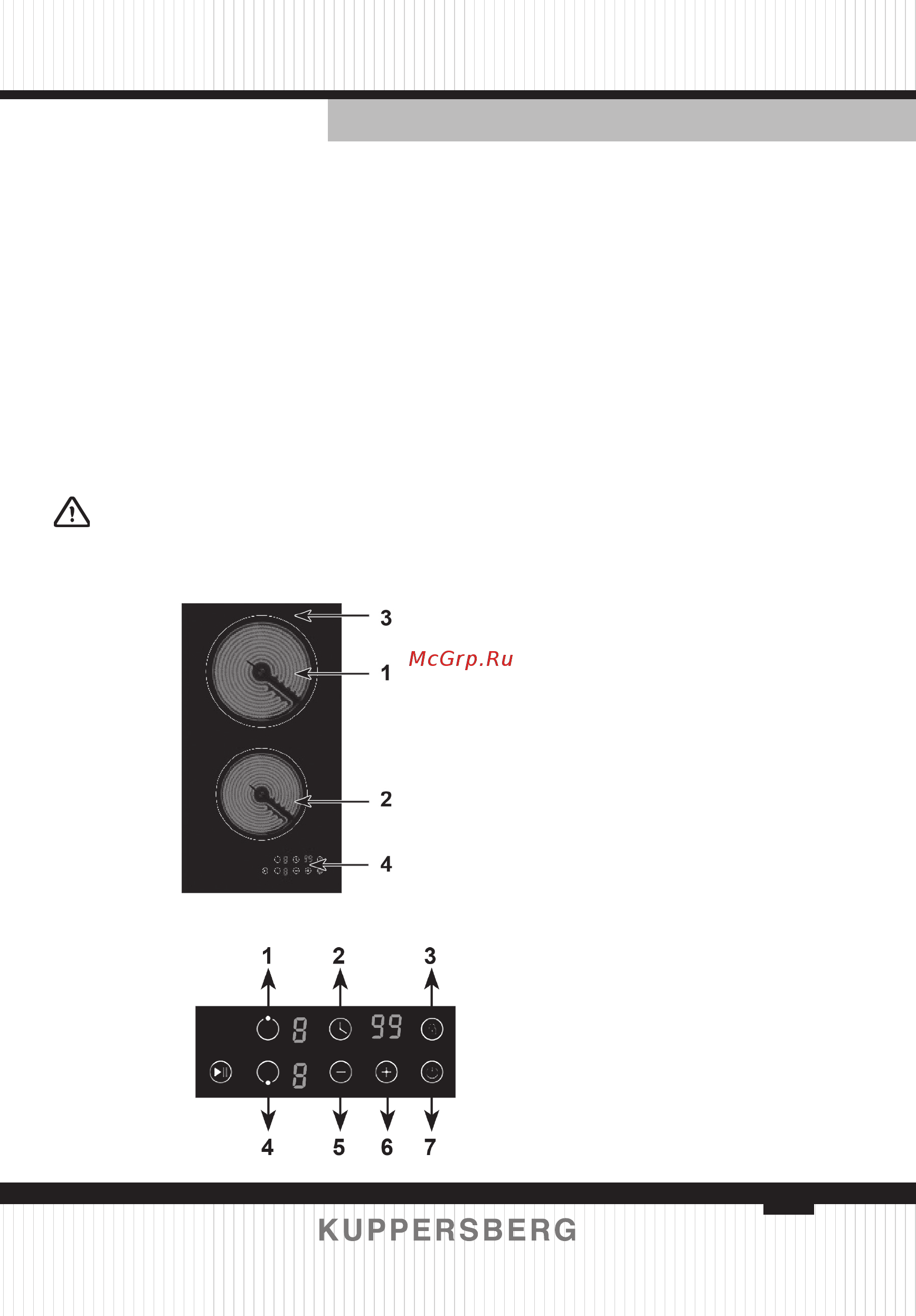

Product Overview
(1) Model: ECO 301
1. 1800W Cooking Zone
2. 1200W Cooking Zone
3. Glass plate
4. Control panel
Control Panel
1. Cooking Zone selection button
2. Timer control button
3. Child Lock control button
4. Stop & Go control button
5. Heating level/Timer “-” button
6. Heating level/Timer “+” button
7. ON/OFF button
