9
Elektrisches Kochpanel
DEUTSCH DATENBLATT DES ERZEUGNISSES

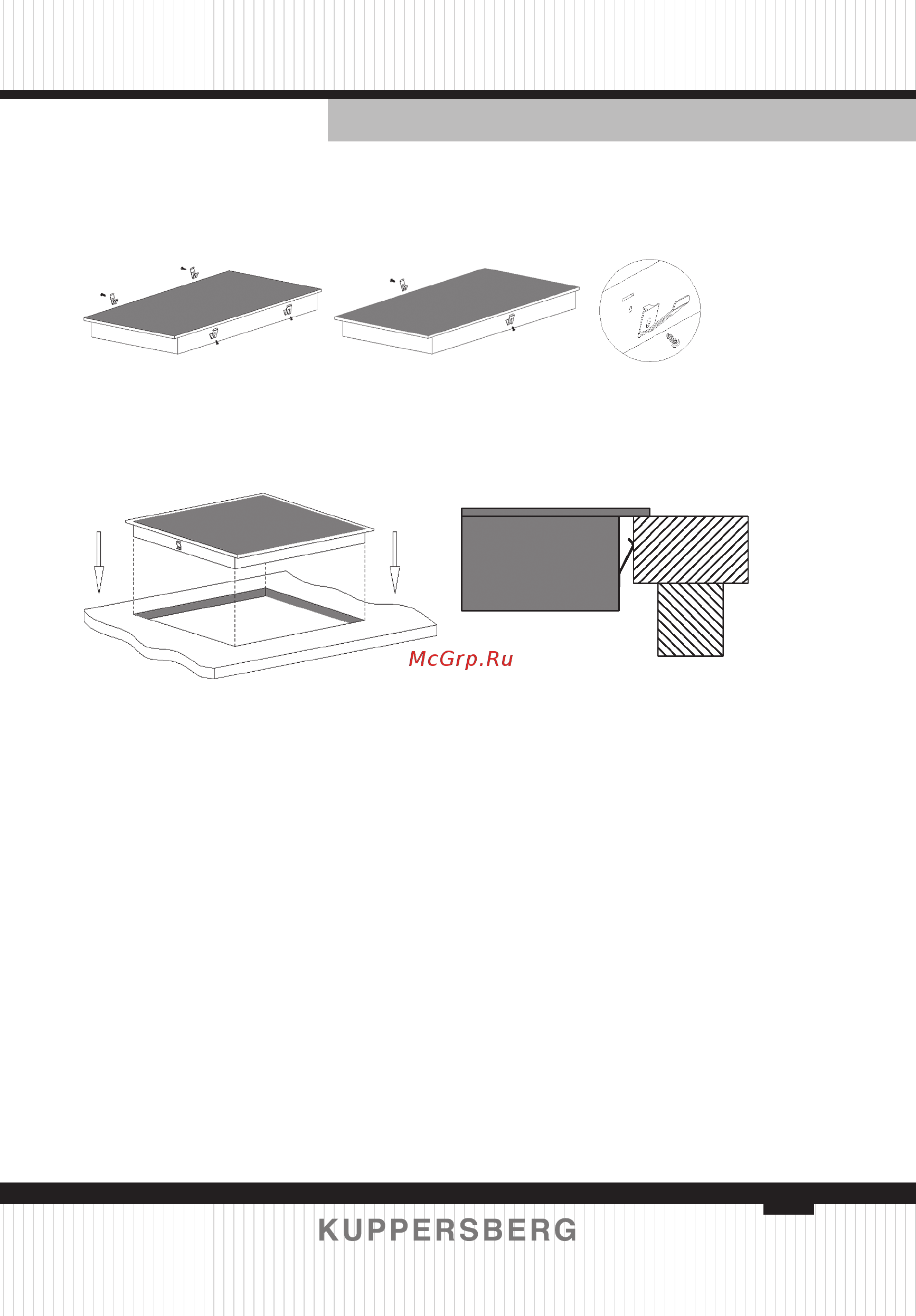

befestigen Sie die Klammern auf dem Körper mit Schrauben und dann setzen Sie
das Kochpanel ins Küchenmodul / in die Arbeitsplatte ein.
Befestigung des Kochpanels auf dem Küchenmodul: Stecken Sie das Kochpanel
ins Küchenmodul / in die Arbeitsplatte ein, wie es in Abbildungen unten gezeigt ist;
dabei wird das Kochpanel mit den seitlichen Klammern fest xiert.
Anschluss des Kochpanels ans Stromnetz
Der Anschluss des Gerätes ans Stromnetz muss in Übereinstimmung mit geltenden
Normen und Regeln erfolgen, z. B. mit der Verwendung eines automatischen
Einzelschalters. Das Kochpanel ist ein Gerät mit erhöhter Leistung, deswegen muss
dessen Anschluss ans Stromnetz nur von einem quali zierten Elektriker erfolgen.
ANWEISUNGEN:
1. Zur Vermeidung der Unfälle muss das beschädigte Kabel von einem
quali zierten Fachmann des Wartungsdienstes mit der Verwendung von
speziell dafür bestimmten Werkzeugen ausgetauscht werden.
2. Wenn das Gerät direkt ans Stromnetz angeschlossen wird, dann ist
es erforderlich einen automatischen mehrpoligen Schalter mit einem
Kontaktabstand von mindestens 3 mm einzusetzen.
3. Der elektrische Anschluss muss in Übereinstimmung mit Regeln der
Sicherheitstechnik ordnungsgemäß ausgeführt werden.
4. Es ist nicht zulässig das Kabel einzubiegen oder abzuklemmen.
5. Der Zustand des Kabels muss regelmäßig geprift werden und dessen
Austausch soll nur von quali zierten Fachleuten ausgeführt werden.
