7
Elektrisches Kochpanel
DEUTSCH DATENBLATT DES ERZEUGNISSES
TEIL 2. AUFSTELLUNG
Anleitung für die Aufstellung
Die Aufstellung und der Anschuss des Gerätes müssen in der Übereinstimmung
mit den Normen und Regeln erfolgen, die in Bezug auf diese Ausrüstung gelten.
Nach dem Auspacken des Gerätes überzeugen Sie sich davon, dass keine sichtbaren
Beschädigungen am Gerät vorhanden sind. Falls das Gerät beim Transport beschädigt
wurde, BENUTZEN SIE ES NICHT und setzen Sie sich unverzüglich mit dem Vertreter
des Unternehmens in Verbindung, bei dem Sie dieses Gerät erworben haben.
Auswahl der Montageausrüstung

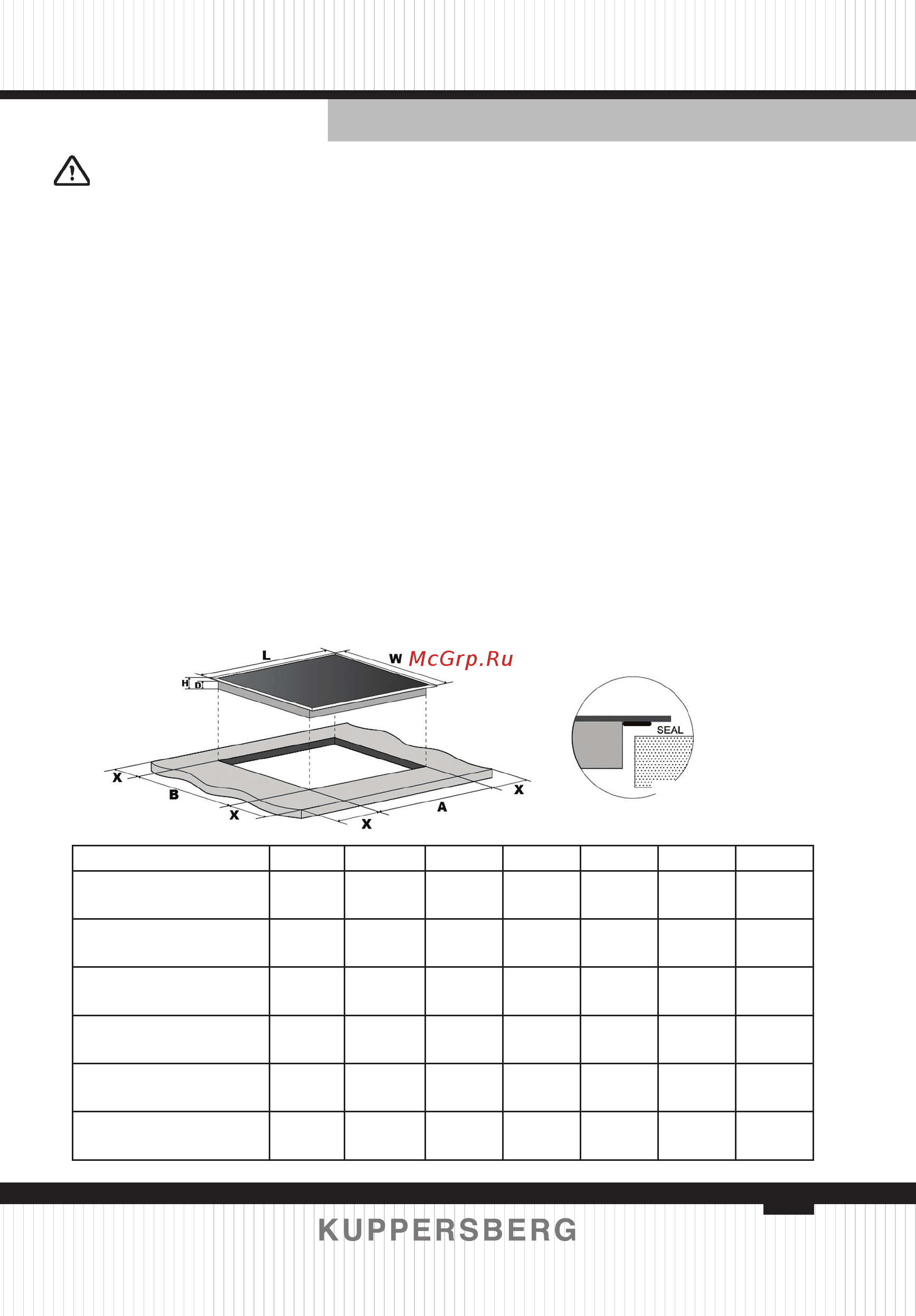

B Schneiden Sie eine Öffnung auf der Arbeitplatte gemäß den in der
Abbildung angegebenen Abmessungen aus.
B Für die Aufstellung und den Betrieb des Kochpanels muss man einen
freien Raum um die Öffnung herum mit der Breite von mindestens 5 mm lassen.
B Überzeugen Sie sich davon, dass die Stärke der Tischplatte (Arbeitsplatte)
mindestens 30 mm beträgt. Die Tischplatte muss aus einem thermostabilen
Material ausgeführt werden, um die wesentliche Deformation der Arbeitsplatte
wegen starker thermischen Strahlung des Kochpanels zu vermeiden.
Detaillierte Angaben sind unten aufgeführt:
Моdell L (mm) W (mm) H (mm) D (mm) A (mm) B (mm) X (mm)
Keramikkochpanel
mit der Breite von 30 cm
288 520 52 48
265+5
-0
495+5
-0
mind. 50
Induktionskochpanel
mit der Breite von 30 cm
288 520 56 52
265+5
-0
495+5
-0
mind.50
Keramikkochpanel
mit der Breite von 45 cm
450 520 56 52
425+5
-0
495+5
-0
mind.50
Induktionskochpanel
mit der Breite von 45 cm
450 520 56 52
425+5
-0
495+5
-0
mind.50
Keramikkochpanel
mit der Breite von 60 cm
590 520 52 48
555+5
-0
495+5
-0
mind.50
Induktionskochpanel
mit der Breite von 60 cm
590 520 56 52
555+5
-0
495+5
-0
mind.50
DICHTUNG
