47
ENGLISH TECHNICAL PASSPORT
Electric Hob

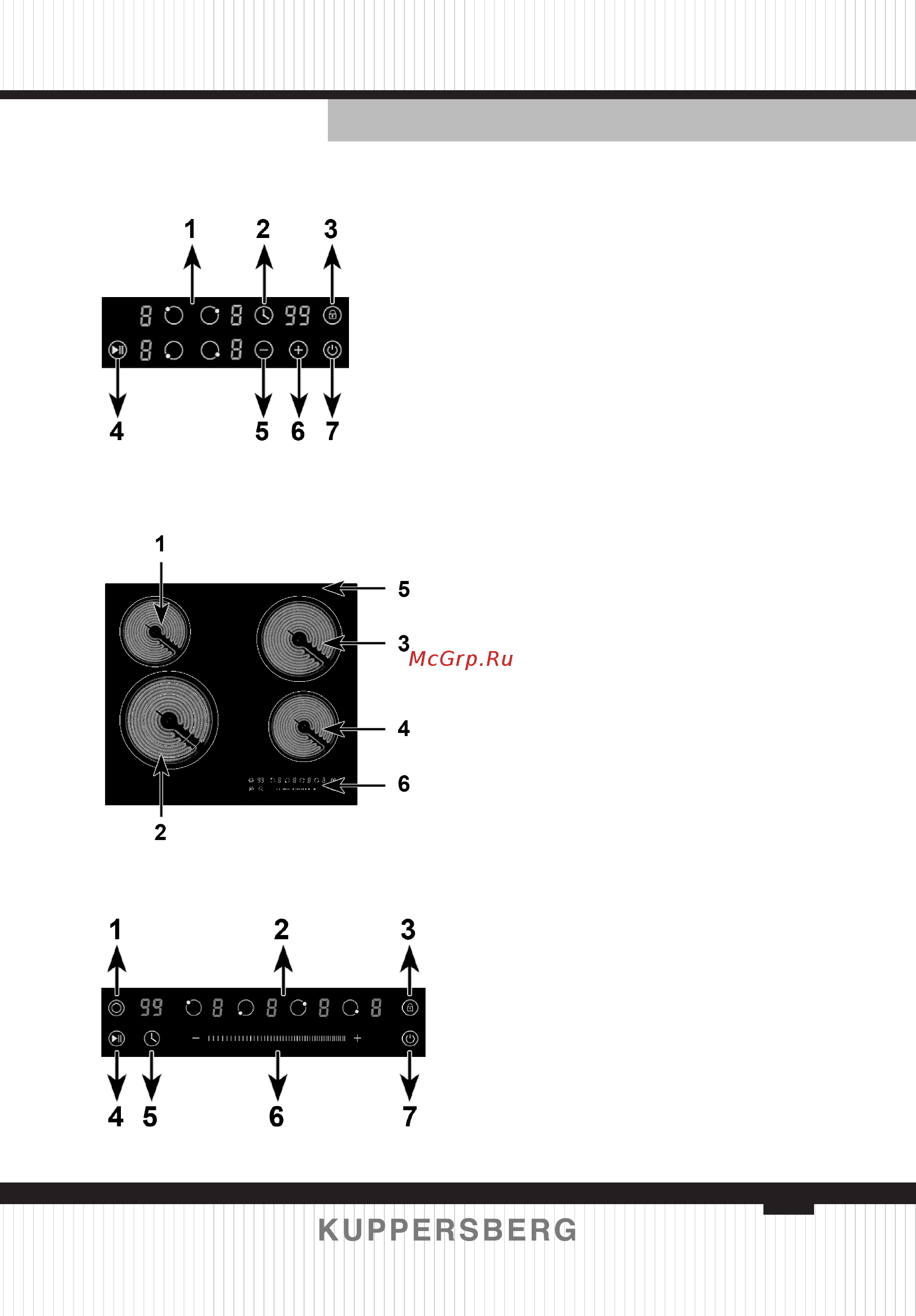

Control Panel
1. Cooking Zone selection button
2. Timer control button
3. Child Lock control button
4. Stop & Go control button
5. Heating level/Timer “-” button
6. Heating level/Timer “+” button
7. ON/OFF button
(4) Model: ECS 603/ECS 603 C/ECS 603 Gr/ECS 603 W
1. 1200W Cooking Zone
2. 2300W/1500W/700W Triple Cooking
Zone
3. 1800W Cooking Zone
4. 1200W Cooking Zone
5. Glass plate
6. Control panel
Control Panel
1. Extened zone control button
2. Cooking Zone selection button
3. Child Lock control button
4. Stop & Go control button
5. Timer control button
6. Heating level/Timer slider control
7. ON/OFF button
