18 | 第二章: 硬件安装

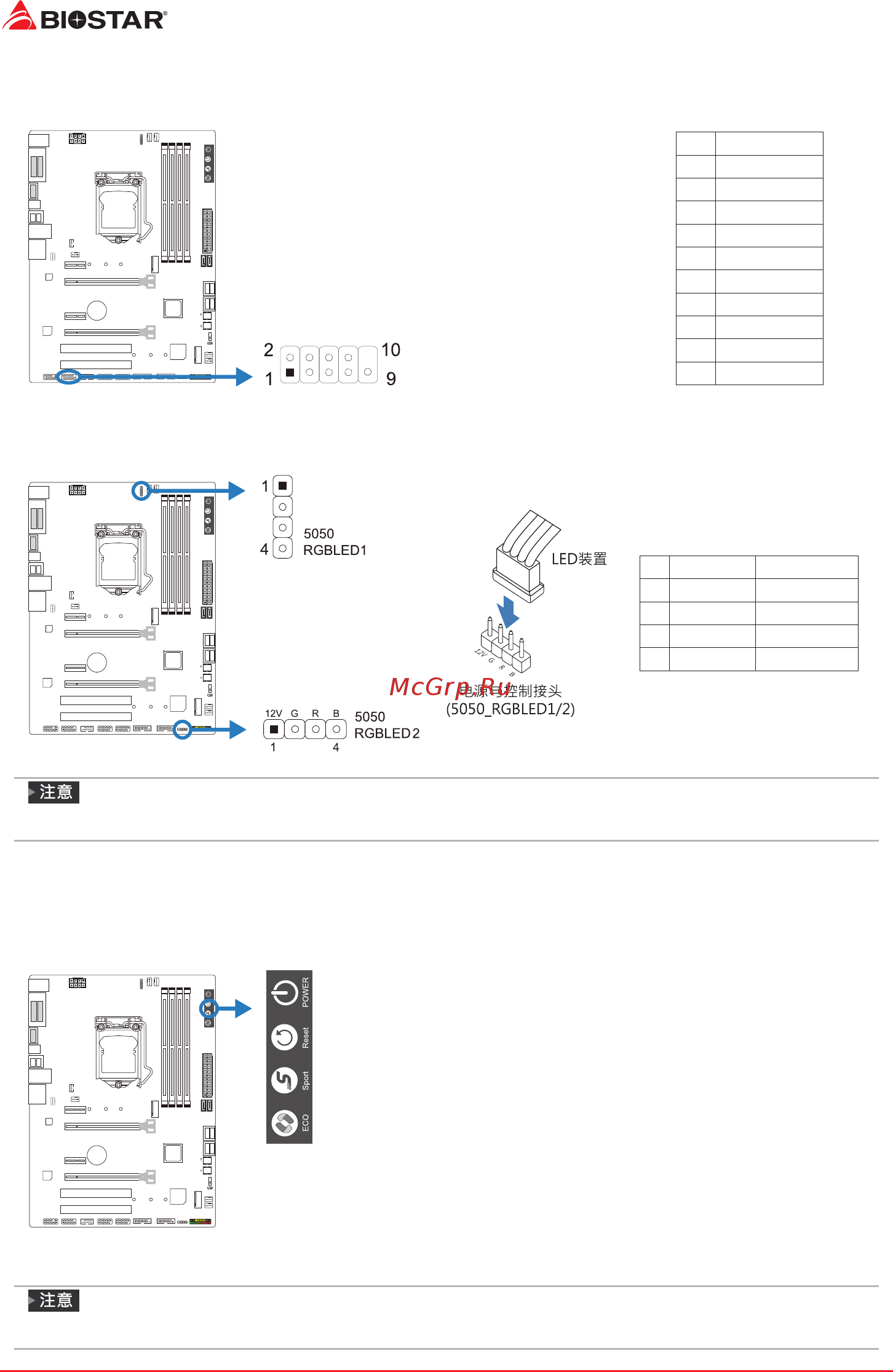

J_COM1: 串行端口

此主板有一个串行端口可接出RS-232接头。

针定义

1 载波检测

2 接收资料

3 发送数据

4 资料终端备妥

5 接地信号

6 资料集备妥

7 输送要求

8 清除发送

9 振铃指示器

10 Key

5050_RGBLED1/2: RGB LED装置 (5050 SMD) 接头

此接头提供12V电源与RGB控制讯号，可连接RGB LED装置（5050 SMD）。

针电缆颜色定义

1 12V (黑色) VCC12

2 G (绿色) LED_GREEN

3 R (红色) LED_RED

4 B (蓝色) LED_BLUE

确保正确將针脚连接到LED装置，错误的连接可能会损坏您的LED装置或主板。

2�8 智能开关和LED灯

触控按钮

ECO模式：

启动ECO模式，会在可能情况下稍微地降低

系统性能，以节省能源。

SPORT模式：

启动SPORT模式，会以最大限度提高系统性

能，但可能使用较多的能源。

Reset：

轻触此按钮以重启系统。

Power：

轻触此按钮以开启或关闭系统。

» ECO/SPORT 模式按钮仅限于Windows环境下运行RACING GT软件时才可以使用。
