12 | 第二章: 硬件安装

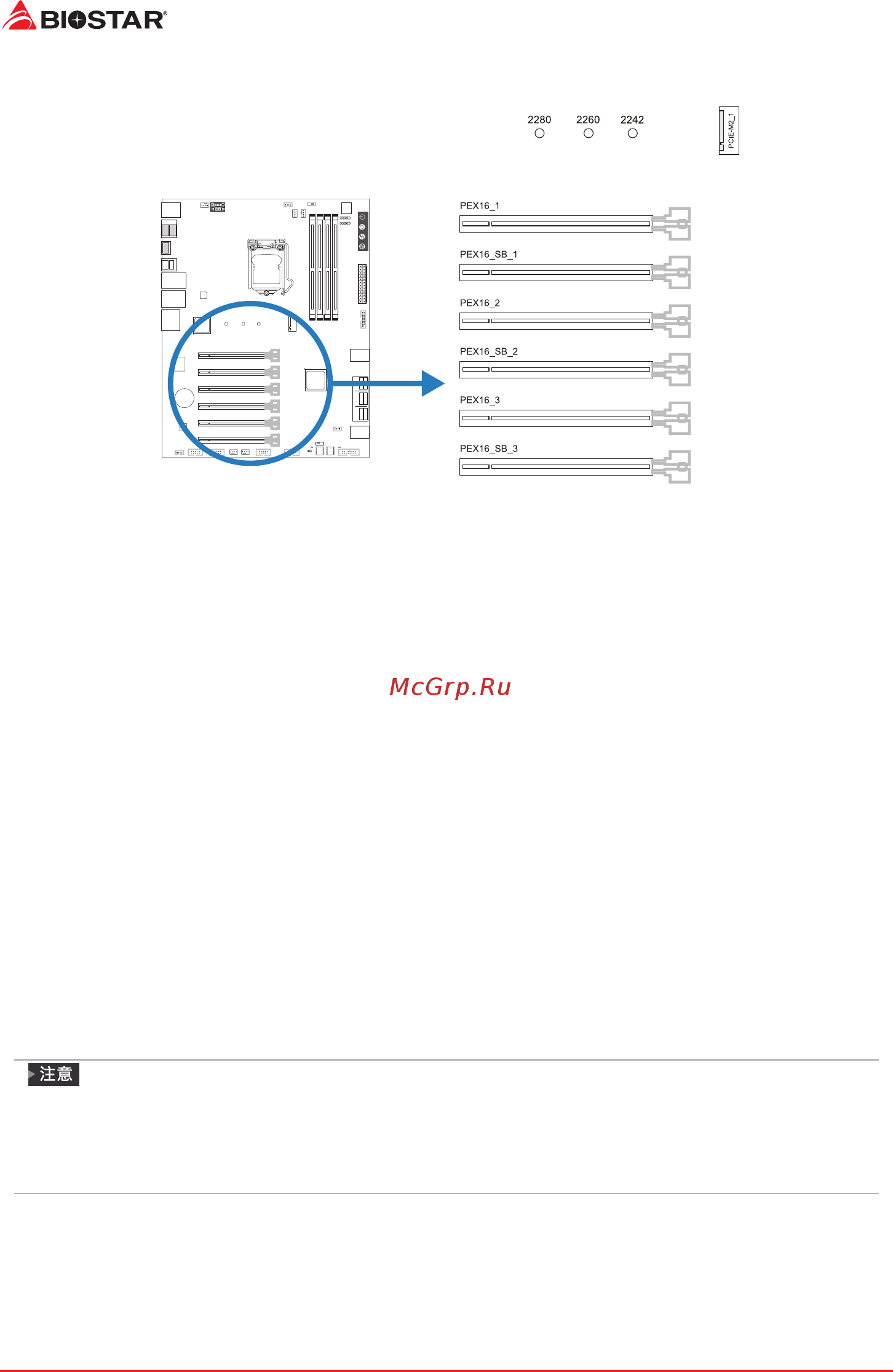

2�5 扩展槽

PEX16_1: PCI-Express Gen3 x16 插槽 (x16 模式)

• 符合PCI-Express 3.0规范。

• 同步单向最大理论带宽为16GB/s，总带宽为32GB/s。

• 当PEX16_2安装时，PEX16_1为x8速度。

PEX16_2: PCI-Express Gen3 x16 插槽 (x8 模式)

• 符合PCI-Express 3.0规范。

• 同步单向最大理论带宽为8GB/s，总带宽为16GB/s。

• 安装PEX16_3时，PEX16_2为x4速度。

PEX16_3 & PEX16_SB_1/2/3: PCI-Express Gen3 x16 插槽 (x4 模式)

• 符合PCI-Express 3.0规范。

• 同步单向最大理论带宽为4GB/s，总带宽为8GB/s。

• PEX16_SB_1 / 3支持PCIe RAID 0,1,5 /Intel®快速存储技术和Intel®Optane技术

时。

PCIE-M2_1: M�2 (Key M) 插槽

• M.2插槽支持M.2 Type 2242/2260/2280 SSD模块。安装M.2模块前请将六角柱放

到正确的位置。

• M.2插槽支持M.2 SATA III (6.0 Gb/s)模块与M.2 PCI Express Gen3 x4模块 (32 Gb/

s)。

• 支持 PCI-E RAID 0, 1, 5 & Intel®快速储存技术 & Intel® Optane技术。

当 P E X 1 6 _ S B _ 2 插槽被占用时，S A T A 3 _ 1，S AT A 3 _ 2 接口将被禁用。

当PEX16_SB_1插槽被占用时，MINI-SAS1接口将被禁用。

当PEX16_SB_3插槽被占用时，MINI-SAS2接口将被禁用。

当安装SSD模块于 PCIE-M2_1 插槽时，SATA3_2L 接口将会被禁用。
