De Dietrich MCA 45 [14/60] Навигация по меню

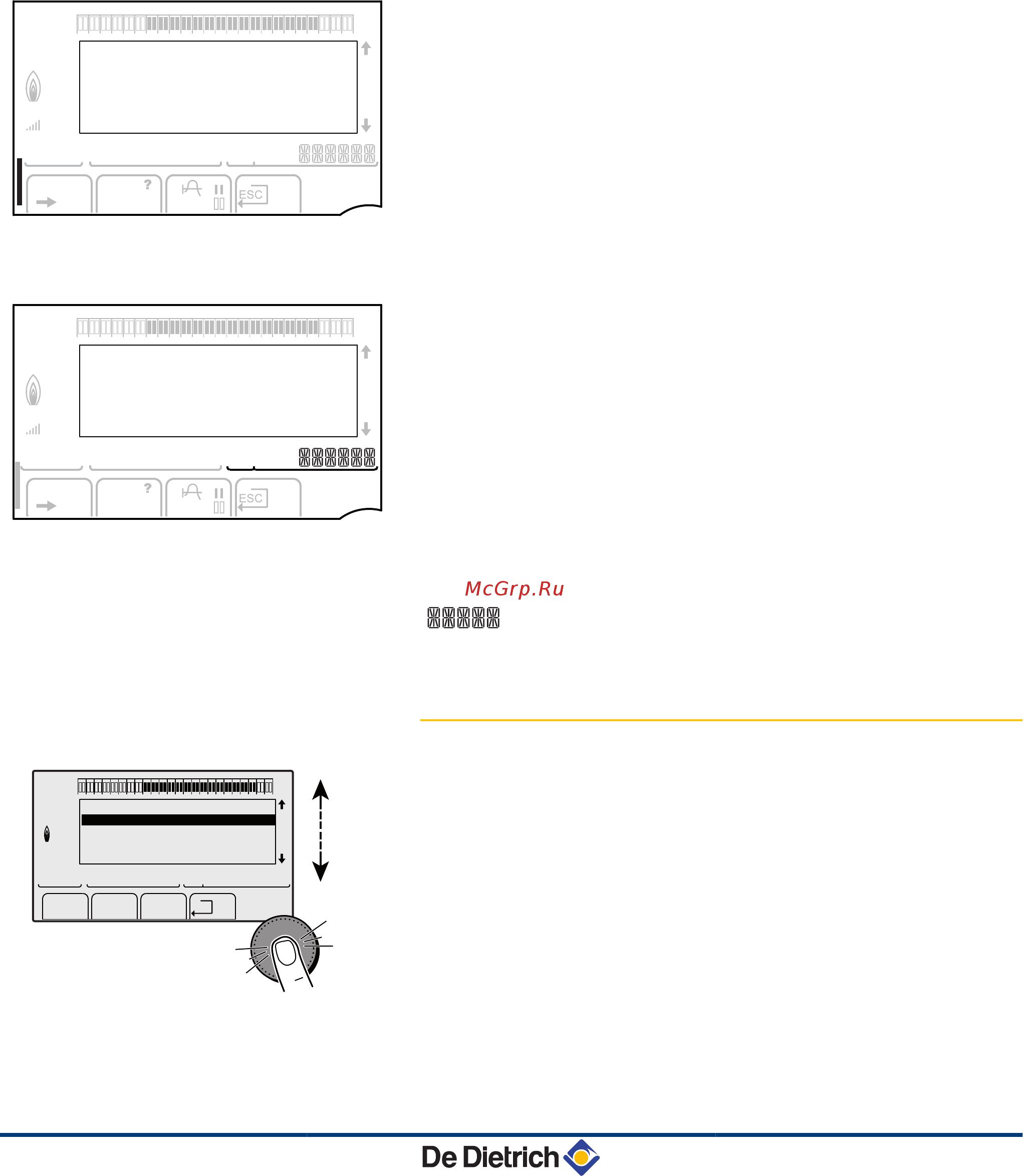

![De Dietrich MCA 45 [14/60] Навигация по меню](/views2/1071844/page14/bge.png)
l
Уровень давления воды
4 R : 0,9 - 1,1 бар
4 E : 1,2 - 1,5 бар
4 Z : 1,6 - 1,9 бар
4 A : 2,0 - 2,3 бар
4 l : > 2,4 бар
n
Изменение режима работы ГВС
В случае принудительного изменения режима работы
ГВС отображается графический индикатор :
4 Графический индикатор мигает : Временное
изменение режима работы
4 Графический индикатор горит постоянно :
Постоянное изменение режима работы
n
Прочая инофрмация
r
Символ отображается во время нагрева воды для
ГВС
w
Индикатор смесительного клапана : Символ
отображается в том случае, если подключен
трехходовой смесительный клапан
4 x : 3-ходовой смесительный клапан
открывается
4 c : 3-ходовой смесительный клапан
закрывается
M
Символ отображается, когда насос работает
Имя контура, для которого отображаются параметры
3.3.3. Навигация по меню
1. Для выбора нужного меню повернуть вращающуюся ручку.
2. Для доступа к меню нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу
j
.
bar
STD
t
0 2 4 6 8 10 12 14 16 18 22 2420
C002707-A
p
b
AUTO
x
c
r
j
M
g
m
bar
STD
t
0 2 4 6 8 10 12 14 16 18 22 2420
C002699-B
p
b
AUTO
x
c
r
j
M
g
m
bar
1
1
2
2
r
c
STD
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
p
b
AUTO
x
c
r
j
L
g
m
#ИЗМЕРЕНИЯ
#ВЫБОР СУТОЧН. ПРОГ.
#СУТОЧНОЕ ПРОГРАММ.
#РЕГУЛ.
#ВРЕМЯ/ДЕНЬ
ÿ
C002220-A-07
r
d
3. Описание
MCA 45 - 65 - 90 - 115
13
06/09/2010 - 300024766-001-A
