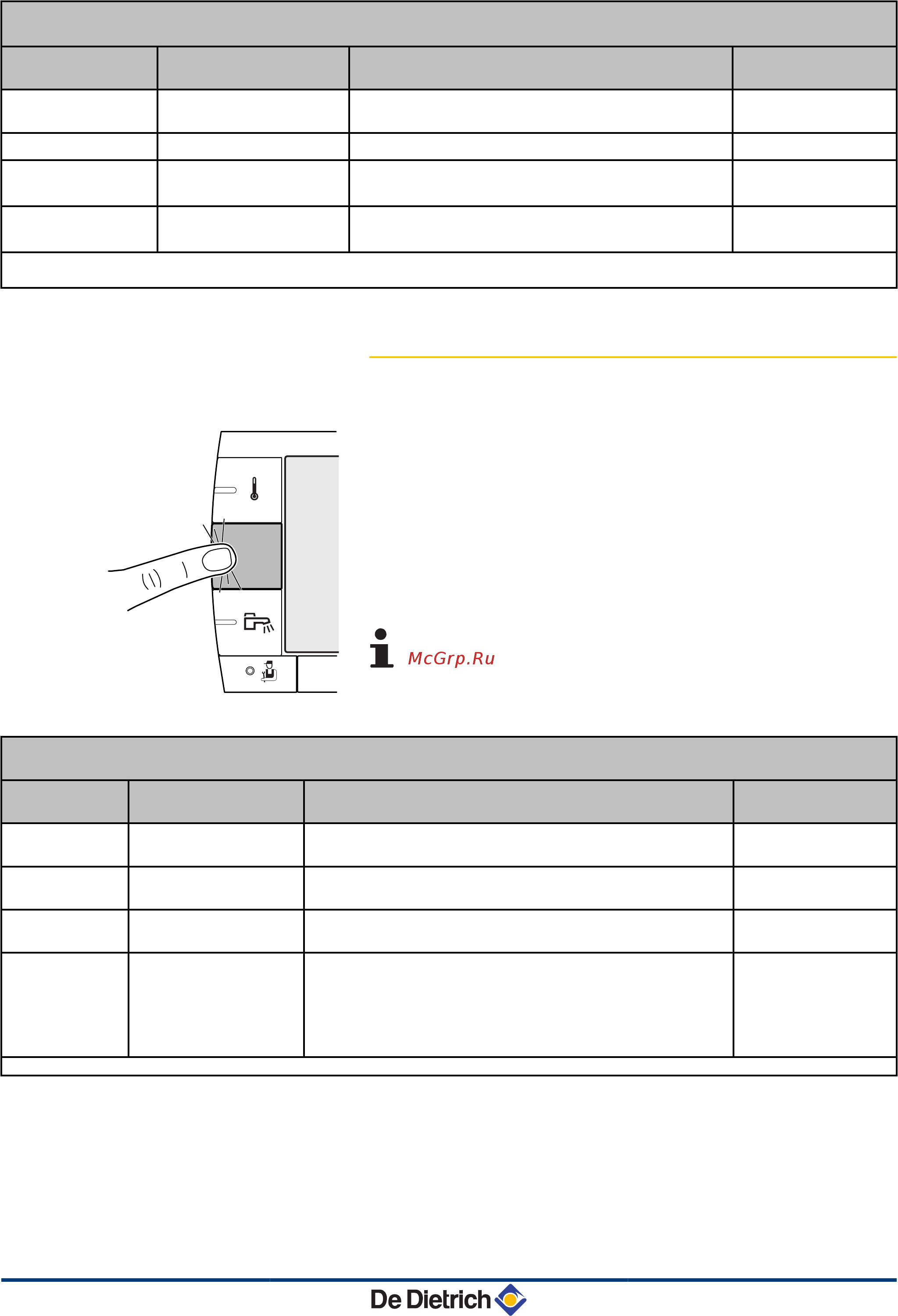

De Dietrich MCA 45 [22/60] Для выбора режима работы выполнить следующие операции
![De Dietrich MCA 45 [22/60] Для выбора режима работы выполнить следующие операции](/views2/1071844/page22/bg16.png)
Режим C
Параметр Диапазон регулировки Описание
Заводская
настройка
ТЕМП.ГВС ВСП.
(1)
от 10 до 80 °С
Желаемая температура для ГВС
вспомогательного контура
55 °C
ТЕМП. ГВС
(1)
от 10 до 80 °С Желаемая температура для ГВС контура A 55 °C
TEMП.БACCEЙH B
(1)
от 5 до 39 °С Желаемая температура для бассейна B 20 °C
TEMП.БACCEЙH C
(1)
от 5 до 39 °С Желаемая температура для бассейна C 20 °C
(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.
4.3.2. Выбор режима работы
Для выбора режима работы выполнить следующие операции :
1. Нажать на клавишу MODE.
2. Для выбора нужного параметра повернуть вращающуюся
ручку.
3. Для изменения параметра нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу
j
.
4. Для изменения параметра повернуть вращающуюся ручку.
5. Для подтверждения нажать на вращающуюся ручку.
Для отмены нажать на клавишу
h
.
Режим MODE
Параметр Диапазон
регулировки
Описание Заводская
настройка
АВТОМАТИЧ.
Периоды комфортной комнатной температуры
определяются согласно суточной программы.
ДЕНЬ
7/7, xx:xx Принудительная работа в комфортном режиме до
указанного часа или постоянно (7/7).
Текущий час + 1 час
НОЧЬ
7/7, xx:xx Принудительная работа в пониженном режиме до
указанного часа или постоянно (7/7).
Текущий час + 1 час
ОТПУСК
7/7, от 1 до 365 Активен режим защиты от замораживания для всех
контуров котла.
Количество дней отпуска : xx
Отключение отопления : xx:xx
(1)
Повторный запуск : xx:xx
(1)
Текущая дата + 1
день
(1) Даты начала и окончания, а также количество дней : одни данные рассчитываются на основании других.
MODE
C002267-A
4. Использование оборудования - DIEMATIC iSystem MCA 45 - 65 - 90 - 115
21
06/09/2010 - 300024766-001-A
