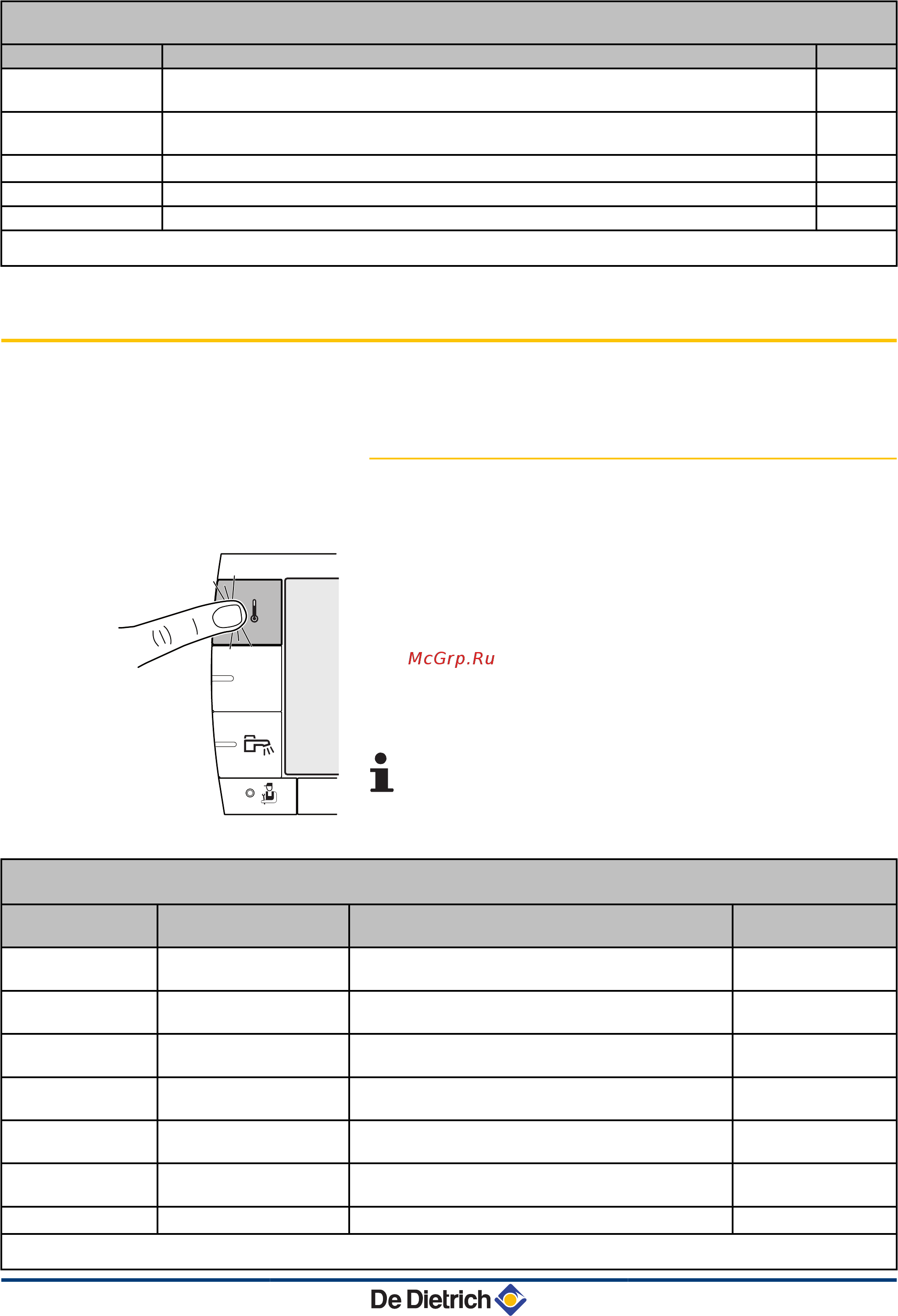

![De Dietrich MCA 45 [21/60] Изменение настроек](/views2/1071844/page21/bg15.png)
Уровень "пользователя" - Меню #ИЗМЕРЕНИЯ
Параметр Описание Единица
ЧИСЛО ЗАПУСКОВ
Количество запусков горелки (нет возможности сброса)
Счетчик увеличивается на 8 после 8 запусков
РАБ. ГОР.
Число часов работы горелки (нет возможности сброса)
Счетчик увеличивается на 2 после 2 ч работы
ч
ВХОД 0-10В
(1)
Напряжение на входе 0-10 В В
ПОСЛЕД.
Последовательность системы регулирования
КОНТР
Контрольный номер программного обеспечения
(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.
4.3 Изменение настроек
4.3.1. Регулировка заданных значений
температур
Для регулировки заданных значений температур отопления, ГВС
или бассейна выполнить следующие операции :
1. Нажать на клавишу
C
.
2. Для выбора нужного параметра повернуть вращающуюся
ручку.
3. Для изменения параметра нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу
j
.
4. Для изменения параметра повернуть вращающуюся ручку.
5. Для подтверждения нажать на вращающуюся ручку.
Для отмены нажать на клавишу
h
.
Режим C
Параметр Диапазон регулировки Описание
Заводская
настройка
ТЕМП. ДЕНЬ А
от 5 до 30 °С
Желаемая комфортная комнатная температура
контура A
20 °C
ТЕМП. НОЧЬ А
от 5 до 30 °С
Желаемая пониженная комнатная температура
контура A
16 °C
ТЕМП. ДЕНЬ B
(1)
от 5 до 30 °С
Желаемая комфортная комнатная температура
контура B
20 °C
ТЕМП. НОЧЬ B
(1)
от 5 до 30 °С
Желаемая пониженная комнатная температура
контура B
16 °C
ТЕМП. ДЕНЬ C
(1)
от 5 до 30 °С
Желаемая комфортная комнатная температура
контура C
20 °C
ТЕМП. НОЧЬ С
(1)
от 5 до 30 °С
Желаемая пониженная комнатная температура
контура C
16 °C
ТЕМП.ГВС
(1)
от 10 до 80 °С Желаемая температура для контура ГВС 55 °C
(1) Параметр отображается только и том случае, если подключены соответствующие контуры, датчики и дополнительное
оборудование.
MODE
C002266-A
MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem
06/09/2010 - 300024766-001-A
20
