Режим MODE
Параметр Диапазон
регулировки
Описание Заводская
настройка
ЛЕТО
Отопление выключено.
Горячее водоснабжение будет обеспечиваться.
РУЧН.
Теплогенератор работает по установленному заданному
значению. Все насосы работают. Можно изменить
заданное значение просто повернув вращающуюся
ручку.
ПРИНУД.АВТО
ВКЛ/BЫK Произведено изменение режима работы на диалоговом
модуле (дополнительное оборудование).
Выбрать ВКЛ для принудительного перевода всех
контуров в режим АВТОМАТИЧ..
(1) Даты начала и окончания, а также количество дней : одни данные рассчитываются на основании других.

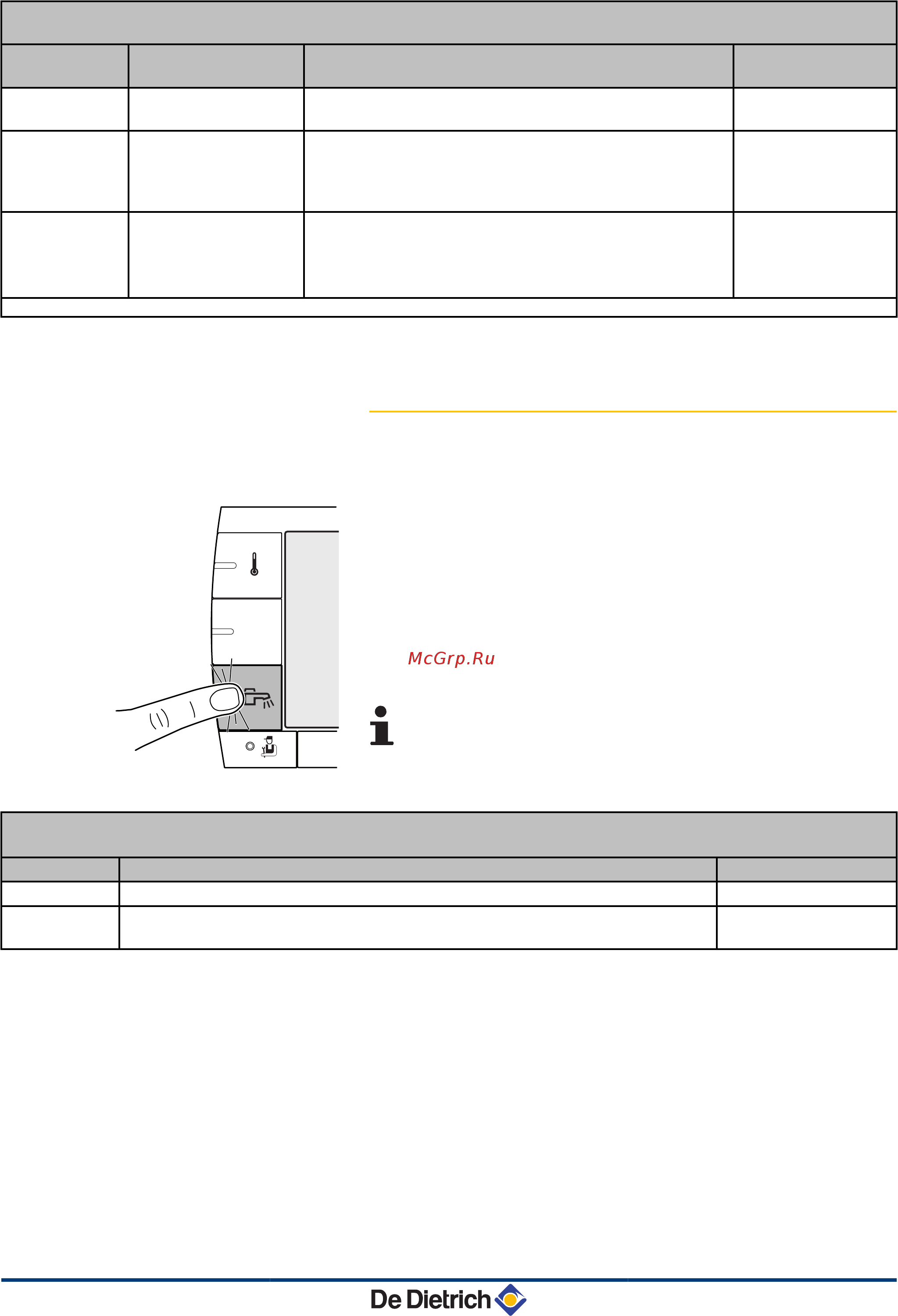

4.3.3. Принудительный нагрев горячей
санитарно-технической воды
Для принудительного нагрева горячей санитарно-технической
воды выполнить следующие операции :
1. Нажать на клавишу
r
.
2. Для выбора нужного параметра повернуть вращающуюся
ручку.
3. Для изменения параметра нажать на вращающуюся ручку.
Для возврата к предыдущей индикации нажать на клавишу
j
.
4. Для изменения параметра повернуть вращающуюся ручку.
5. Для подтверждения нажать на вращающуюся ручку.
Для отмены нажать на клавишу
h
.
Режим r
Параметр Описание Заводская настройка
АВТОМАТИЧ.
Периоды комфортного режима для ГВС заданы суточной программой.
КОМФОРТ
Принудительный комфортный режим для ГВС до указанного часа или постоянно
(7/7).
Текущий час + 1 час
MODE
C002268-A
MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem
06/09/2010 - 300024766-001-A
22
