De Dietrich MCA 45 [35/60] Изменение параметров на уровне пользователя
![De Dietrich MCA 45 [35/60] Изменение параметров на уровне пользователя](/views2/1071844/page35/bg23.png)
Параметр Описание Диапазон регулировки Заводская настройка
MCA
45 65 90 115
p5
Резистор для упреждения Не изменять 0 0 0 0
p6
Экран индикации Не изменять 2 2 2 2
p7
Временная задержка выключения насоса котла,
подключенного на PCU
от 1 до 98 мин
99 минут = постоянная работа
3 3 3 3
p8
Яркость дисплея Не изменять 1 1 1 1

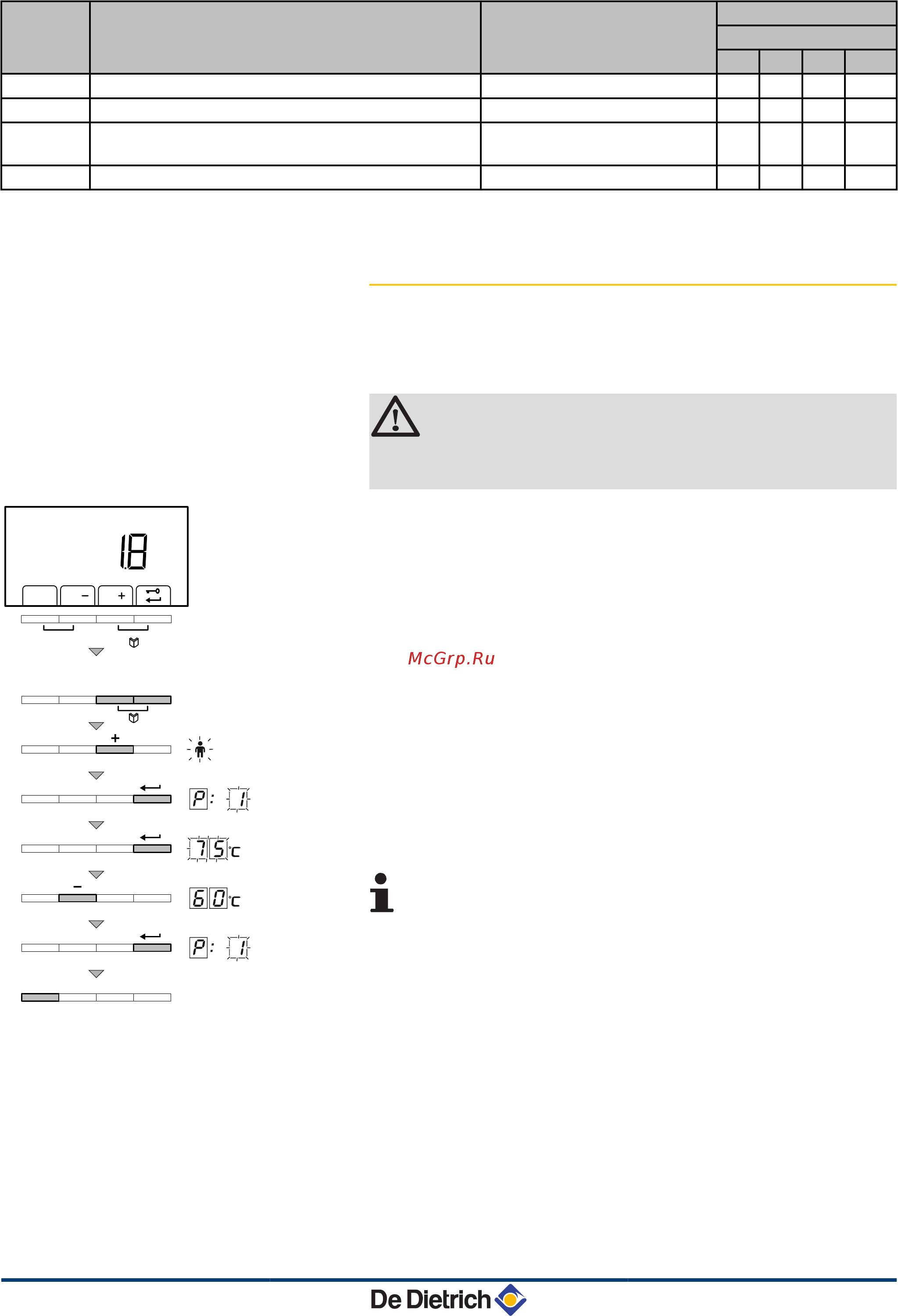

5.3.2. Изменение параметров на уровне
пользователя
Параметры p1 и p8 могут быть изменены пользователем для
адаптации его потребностей в центральном отоплении и горячей
санитарно-технической воде (ГВС).
ВНИМАНИЕ
Изменение заводских параметров может вызвать
нарушение работы котла.
1. Нажать одновременно на две клавиши
f
, затем - на клавишу
[+], пока не отобразится мигающий символ
W
в графическом
индикаторе меню.
2. Выбрать меню пользователя при помощи клавиши
S
.
Отображается
p[1
с мигающим
1
.
3. Нажать второй раз на клавишу
S
. Например, отображается
и мигает значение 80 °C.
4. Изменить значение при помощи клавиш [-] или [+]. Для этого
примера - изменить значение на
60
°C при помощи клавиши
[-].
5. Подтвердить значение клавишей
S
. Отображается
p[1
с
мигающим
1
.
6. Нажать 2 раза на клавишу
j
для возврата к текущему режиму
работы.
4
Параметры
p2
-
p8
можно изменить таким же
образом, что и
p1
. После этапа 2 клавишей [+]
выбрать нужный параметр.
4 Параметры
p1
(максимальная температура
воды для отопления) и
p2
(максимальная
температура горячей санитарно-технической
воды) также можно изменить через меню
быстрого выбора.
)
r
d
bar
C003050-A
t
h
j
h
j
1x
2x
MCA 45 - 65 - 90 - 115 5. Использование оборудования - IniControl
06/09/2010 - 300024766-001-A
34
