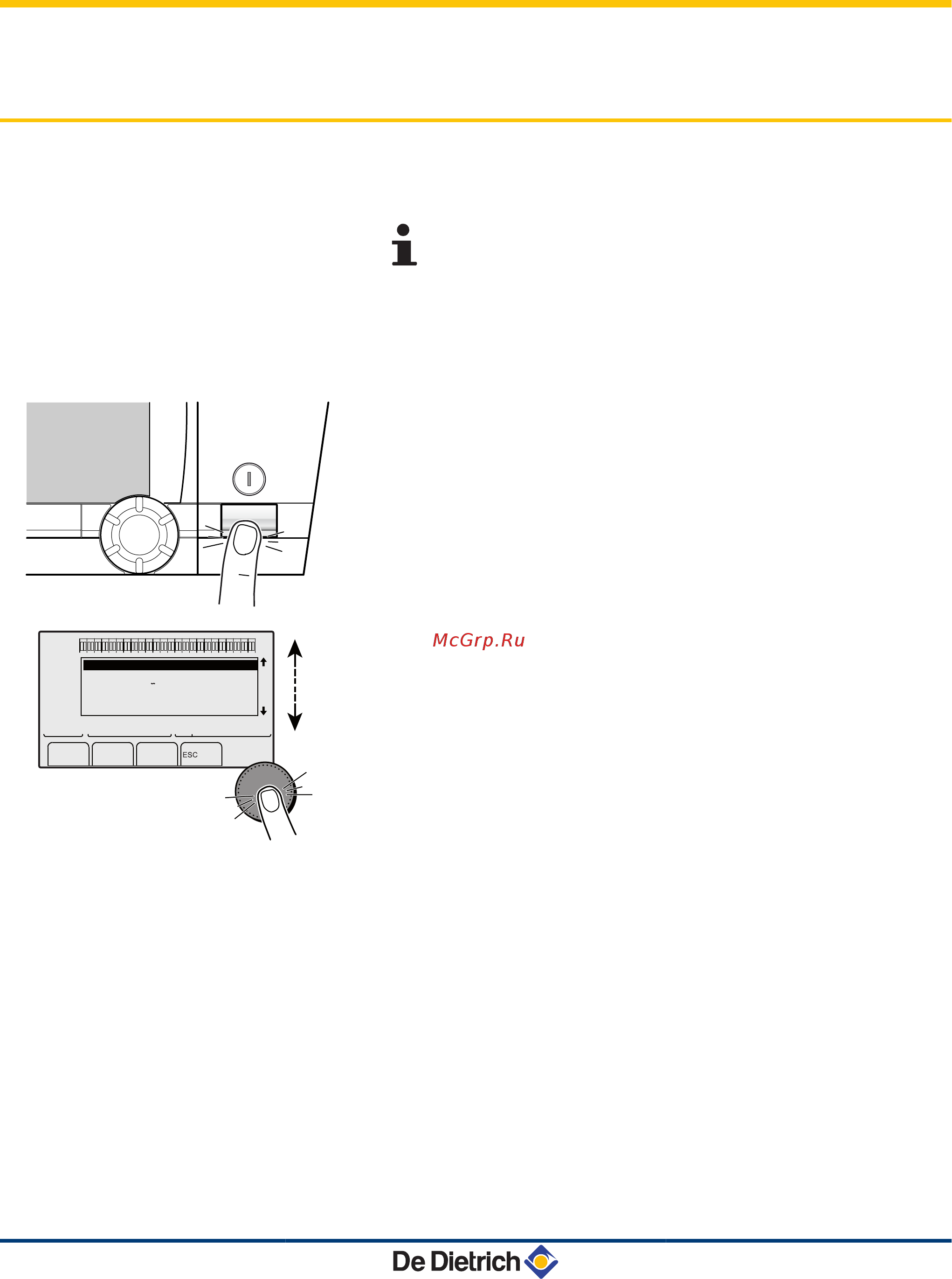

4 Использование оборудования -
DIEMATIC iSystem
4.1 Ввод в эксплуатацию оборудования
1. Проверить давление воды в установке, которое отображается
на дисплее панели управления.
Если давление ниже 0,8 бар, то необходимо добавить
воды. В случае необходимости подпитать водой
систему отопления (рекомендуется гидравлическое
давление между 1,5 и 2,0 бар).
¼
См. раздел : "Заполнение установки", Страница
39
2. Открыть газовый кран котла.
3. Включить котел при помощи переключателя котла Вкл./Выкл..
4. Во время первого включения отображается меню #ЯЗЫК.
Выбрать нужный язык, поворачивая вращающуюся ручку.
5. Для подтверждения нажать на вращающуюся ручку.
Котел начинает цикл автоматического удаления воздуха,
который длится около 3 минут и который выполняется каждый
раз после отключения электропитания. В случае проблемы на
дисплее появится сообщение об ошибке.
C002366-B
Français - Deutsch - English -
Italiano - Espanol - Nederlands
- Polski -
bar
1
1
2
2
r
c
STD
(
'
t
v
0 2 4 6 8 10 12 14 16 18 22 2420
p
b
x
c
r
g
m
a
LANGUE FRANCAIS
C003079-A
MCA 45 - 65 - 90 - 115 4. Использование оборудования - DIEMATIC iSystem
06/09/2010 - 300024766-001-A
18
