5 | О системе
Справочное руководство для монтажника и пользователя
25
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12

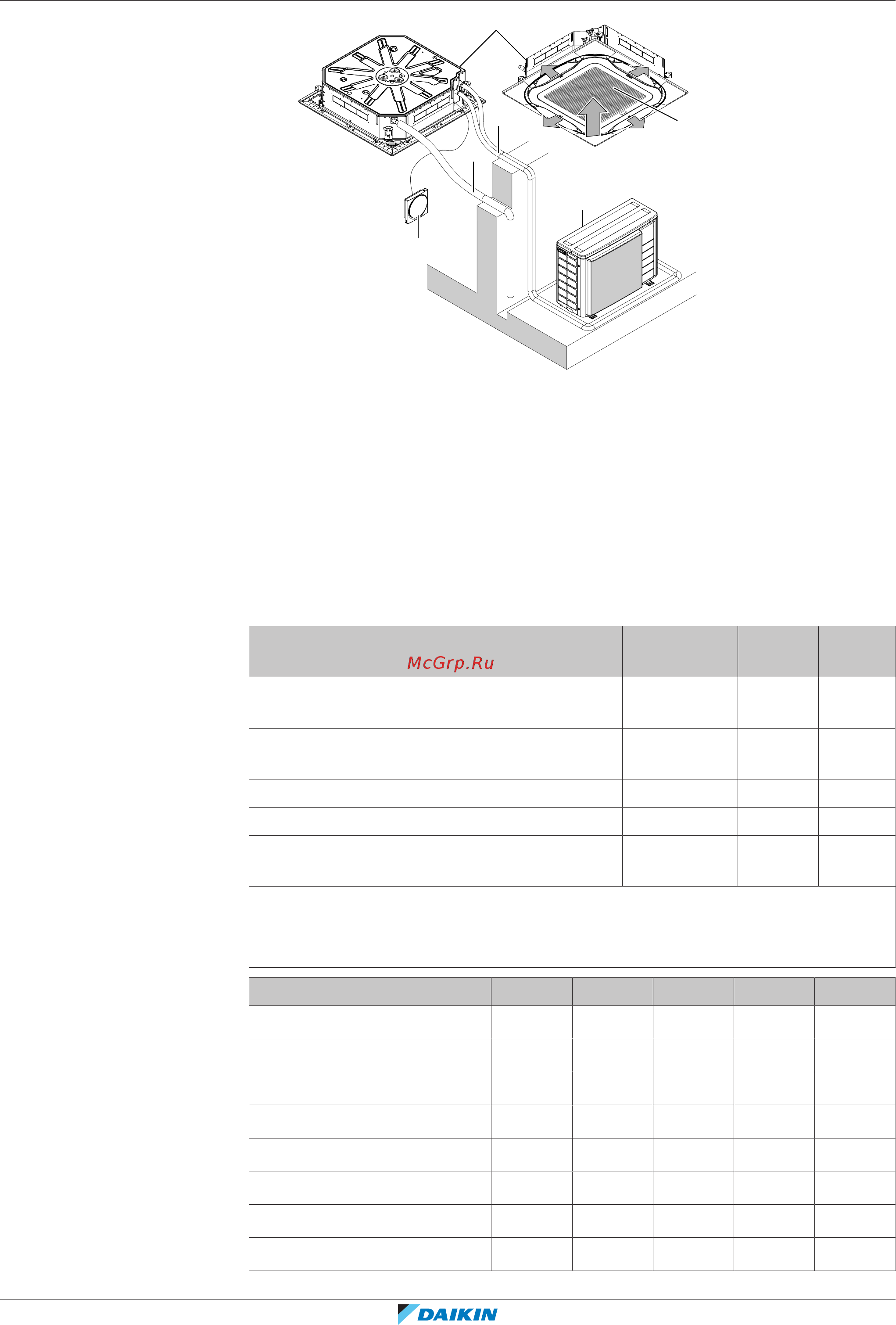

a
b
c
d
e
h
f
g
a Внутренний блок
b Наружный блок
c Пользовательский интерфейс
d Забор воздуха
e Выброс воздуха
f Трубопровод хладагента + сигнальный кабель
g Сливная трубка
h Воздухозаборная решетка и воздушный фильтр
5.2 Информация о требованиях к фанкойлам
Позиция Значок Значени
е
Блок
Хладопроизводительность (в
высокочувствительном режиме)
P
rated,c
A кВт
Хладопроизводительность (в спокойном
режиме)
P
rated,c
B кВт
Теплопроизводительность P
rated,h
C кВт
Суммарное энергопотребление P
elec
D кВт
Уровень звуковой мощности (по скоростной
настройке, если таковая применяется)
L
WA
E дБ
Контактные данные:
DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň
Skvrňany, Czech Republic
A B C D E
FXFA20 1,5 0,7 2,5 0,038 49
FXFA25 2 0,8 3,2 0,038 49
FXFA32 2,5 1,1 4 0,038 49
FXFA40 3,1 1,4 5 0,038 51
FXFA50 3,8 1,8 6,3 0,053 51
FXFA63 4,8 2,3 8 0,061 53
FXFA80 6,1 2,9 10 0,092 55
FXFA100 7,7 3,5 12,5 0,115 60
