Daikin FXFA40A2VEB [53/92] Монтаж агрегата
![Daikin FXFA40A2VEB [53/92] Монтаж агрегата](/views2/1719711/page53/bg35.png)
16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
53
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12
▪ там, где присутствуют кислотные или щелочные испарения.
ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном руководстве, может служить
источником электрических помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам, утвержденным в целях обеспечения
разумной защиты от электромагнитных помех. Тем не менее, отсутствие помех в
каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это оборудование и прокладывать
электропроводку на рекомендованном расстоянии от стереофонической
аппаратуры, персональных компьютеров и пр.
В местах слабого приема во избежание электромагнитных помех другому
оборудованию необходимо соблюдать дистанцию не менее 3 м, а также
использовать экранированные кабели для электропроводки линий питания и
управления.
▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила вреда месту
установки и прилегающей к нему зоне.
▪ Выберите такое место, где шум работающего оборудования, а также
выбросы горячего/холодного воздуха не будут оказывать вредного
воздействия.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного конденсата.
▪ Бумажный шаблон для монтажа (верх упаковки) (входит в комплект
принадлежностей). Выбирая место установки, пользуйтесь бумажным
шаблоном для монтажа. В нем указаны размера блока и отверстия в
потолке.

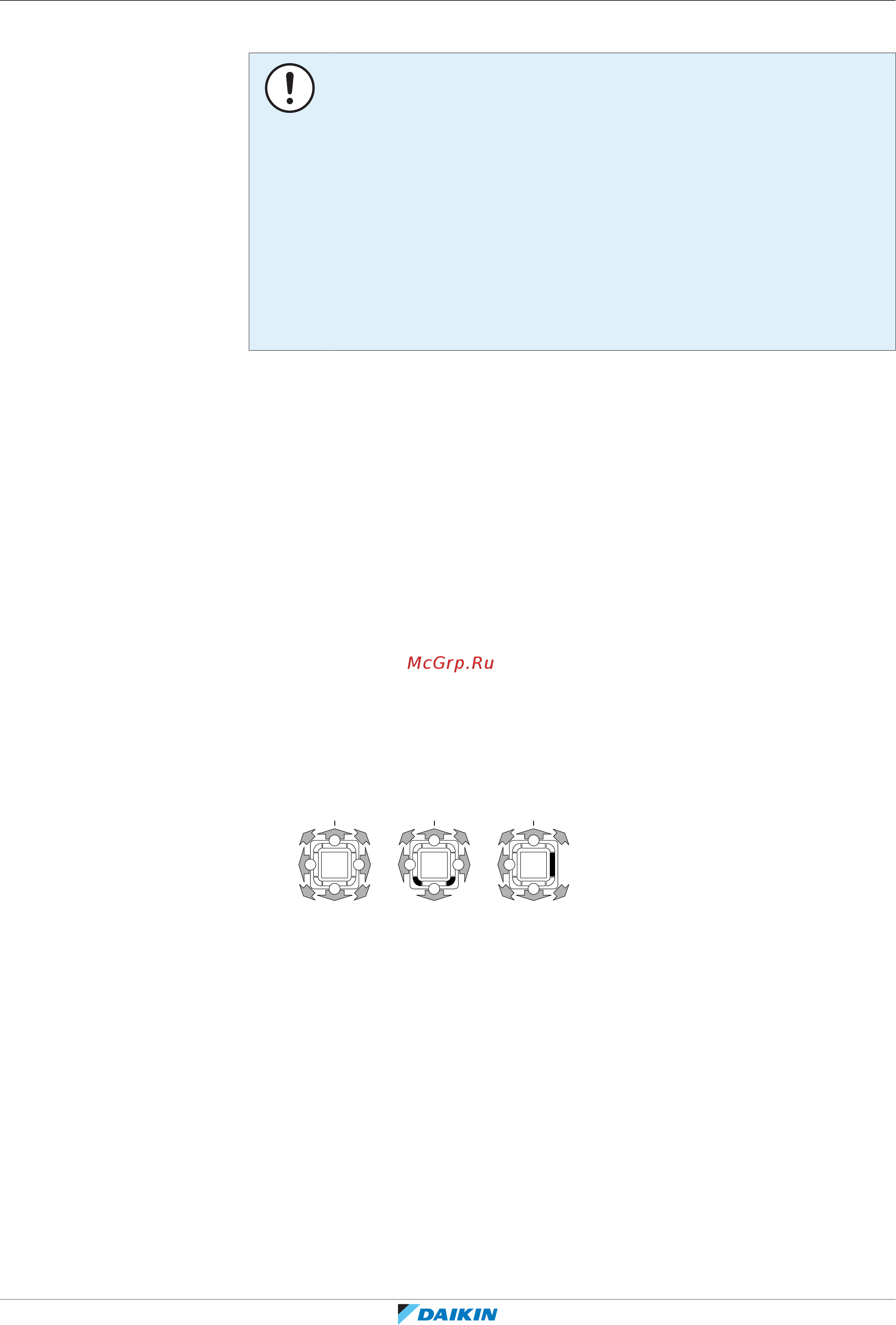

▪ Направления воздухотока. Можно выбрать разные направления
воздухотока. Выбирать следует такое направление, которое наилучшим
образом соответствует параметрам помещения. Дополнительную
информацию см. в руководстве по монтажу дополнительного комплекта
блокирующих подкладок.
Пример:
1
2
3
4
1
2
3
4
1
2
3
a b c
a Круговой обдув
b Обдув в 4 направлениях (углы перекрыты) (необходим дополнительный
комплект блокирующих подкладок)
c Обдув в 3 направлениях (необходим дополнительный комплект блокирующих
подкладок)
▪ Потолочный монтаж. Если температура у потолка превышает 30°C, а
относительная влажность превышает 80%, либо если свежий воздух
засасывается в потолочный воздуховод, необходима дополнительная
изоляция (полиэтиленовый пенопласт толщиной не менее 10мм).
▪ Расстояния. Соблюдайте указанные ниже требования:
