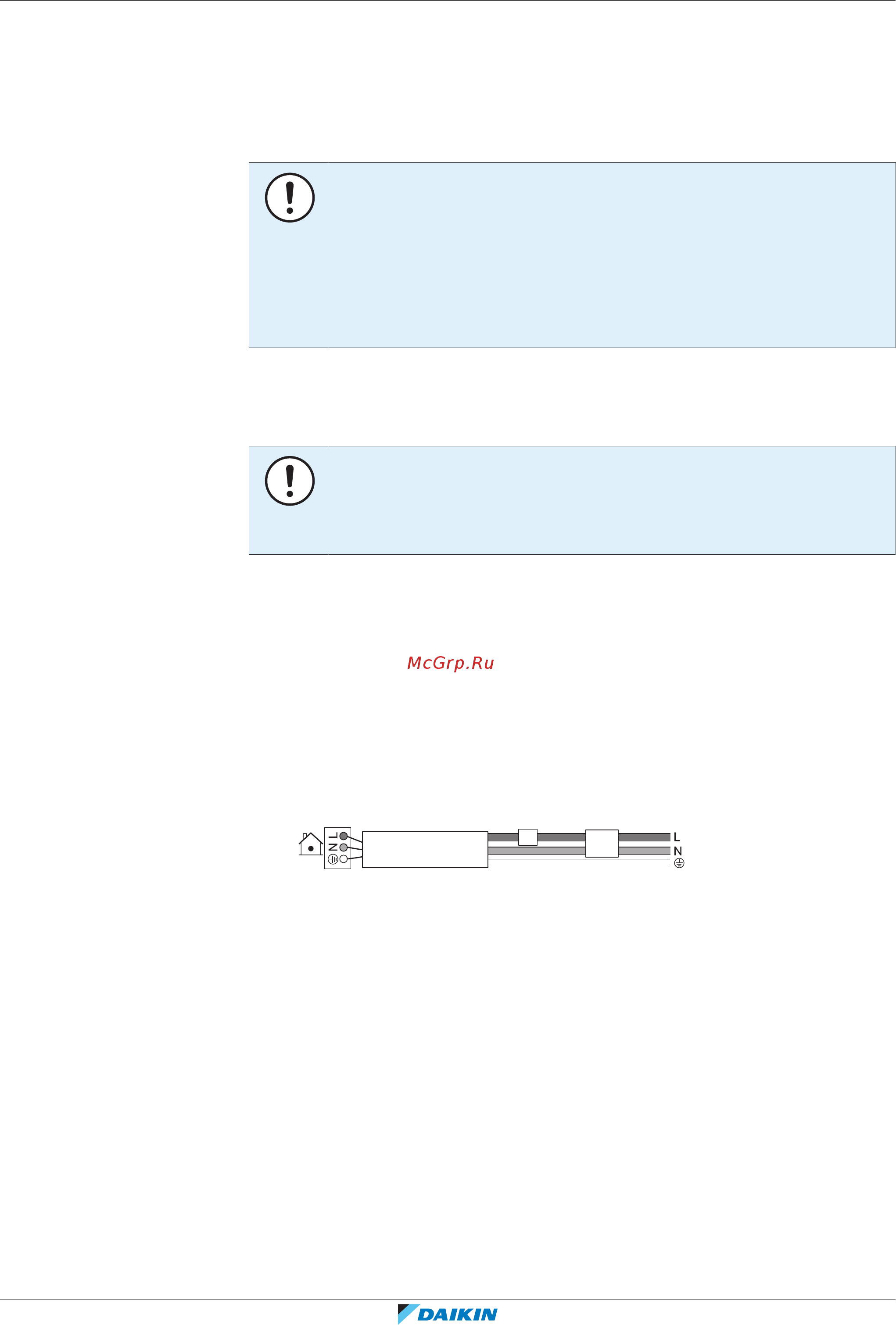

18.2 Подключение электропроводки к внутреннему блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме (входит в комплект поставки
блока, находится за сервисной панелью).
▪ Порядок подсоединения дополнительного оборудование изложен в
руководстве по монтажу соответствующего оборудования.
▪ Проверьте, НЕ помешает ли электропроводка установить крышку для
техобслуживания на место.
Важно, чтобы электропроводка питания и электропроводка управления были
отделены друг от друга. Чтобы избежать электромагнитных помех, расстояние
между ними должно ВСЕГДА составлять не менее 50мм.
ПРИМЕЧАНИЕ
Обеспечьте раздельную прокладку линий электропитания и управления.
Электропроводка управления и электропроводка питания могут пересекаться,
но НЕ должны быть проложены параллельно.
1 Снимите сервисную крышку.
2 Кабель пользовательского интерфейса: Проложив кабель через
монтажную раму (обозначения P1, P2), подсоедините его к клеммной
колодке и закрепите обхватной петлей.
3 Кабель управления: Проложив кабель через монтажную раму,
подсоедините его к клеммной колодке (проследите за совпадением
номеров F1, F2 с цифрами на наружном блоке) и закрепите обхватной
петлей.
4 Кабель электропитания: Проложив кабель через монтажную раму,
подсоедините его к клеммной колодке (L, N, «масса»»).
a
b
a Размыкатель цепи
b Устройство под остаточным током
5 Разделив малое уплотнение (в комплекте принадлежностей), оберните
им кабели во избежание проникновения воды в блок.
6 Плотно заделайте все зазоры герметиком (приобретается по месту
установки оборудования) во избежание проникновения в систему
насекомых.
7 Установите крышку для техобслуживания на место.
