17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
66
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12

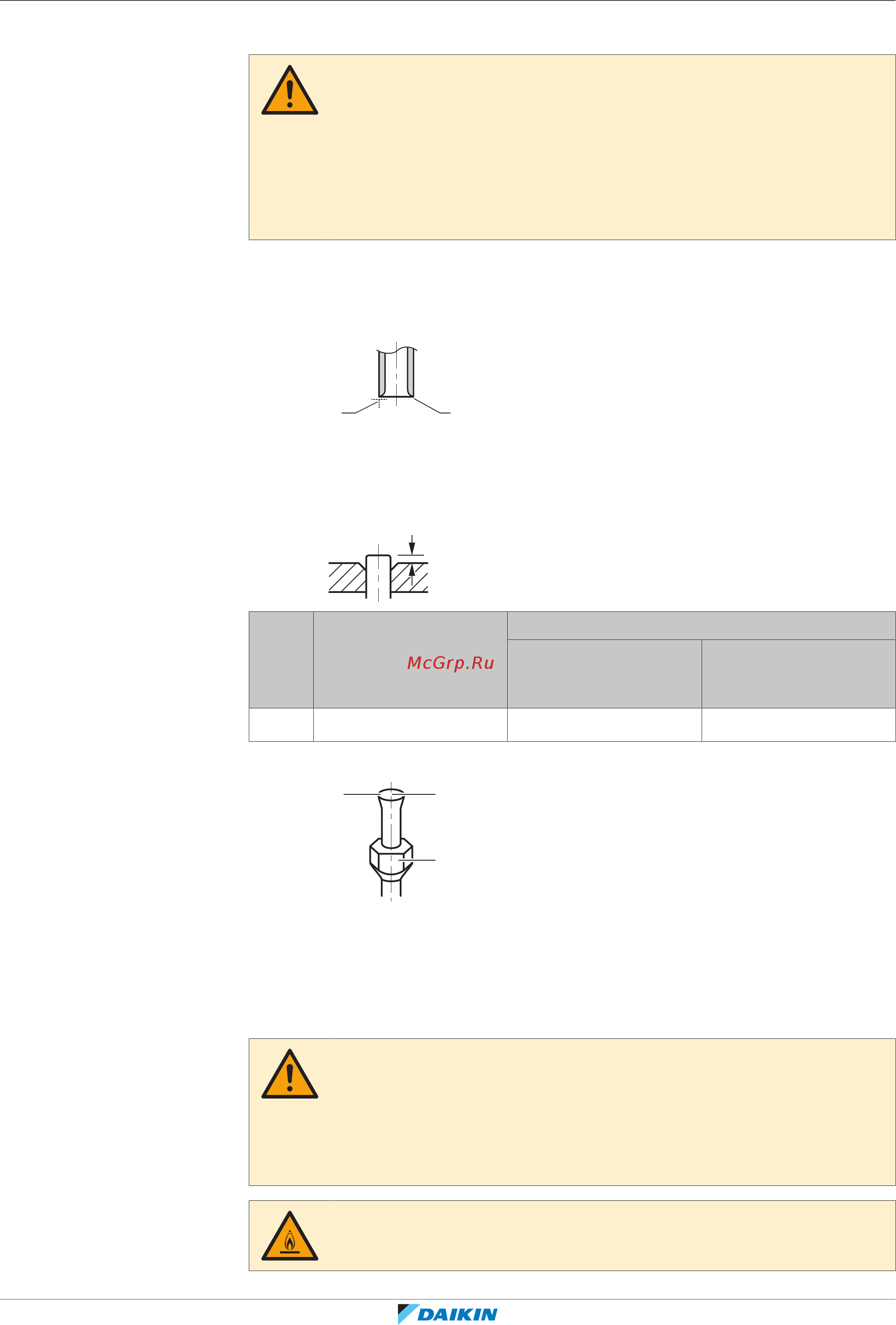

17.2.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать повторно. Во избежание
утечки газообразного хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в комплект поставки блока.
Применение других накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так, чтобы стружка
НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на трубу.
4 Развальцуйте трубу. Установите точно так, как показано на рисунке ниже.
A
Вальцовочный
инструмент
(зажимного типа) для
хладагента R32
Обычный вальцовочный инструмент
Зажимного типа
(Типа Ridgid)
С крыльчатой гайкой
(Типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно по правильному кругу.
c Проверьте, установлена ли накидная гайка.
17.2.6 Соединение трубопровода хладагента с внутренним агрегатом
ПРЕДОСТЕРЕЖЕНИЕ
Трубопровод хладагента и его элементы монтируются в таком положении, в
котором они не подвергаются воздействию вызывающих коррозию веществ,
если только конструкционные элементы, содержащие хладагент, не
изготовлены из коррозионно-стойких материалов или не защищены
подходящим способом от коррозии.
ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
