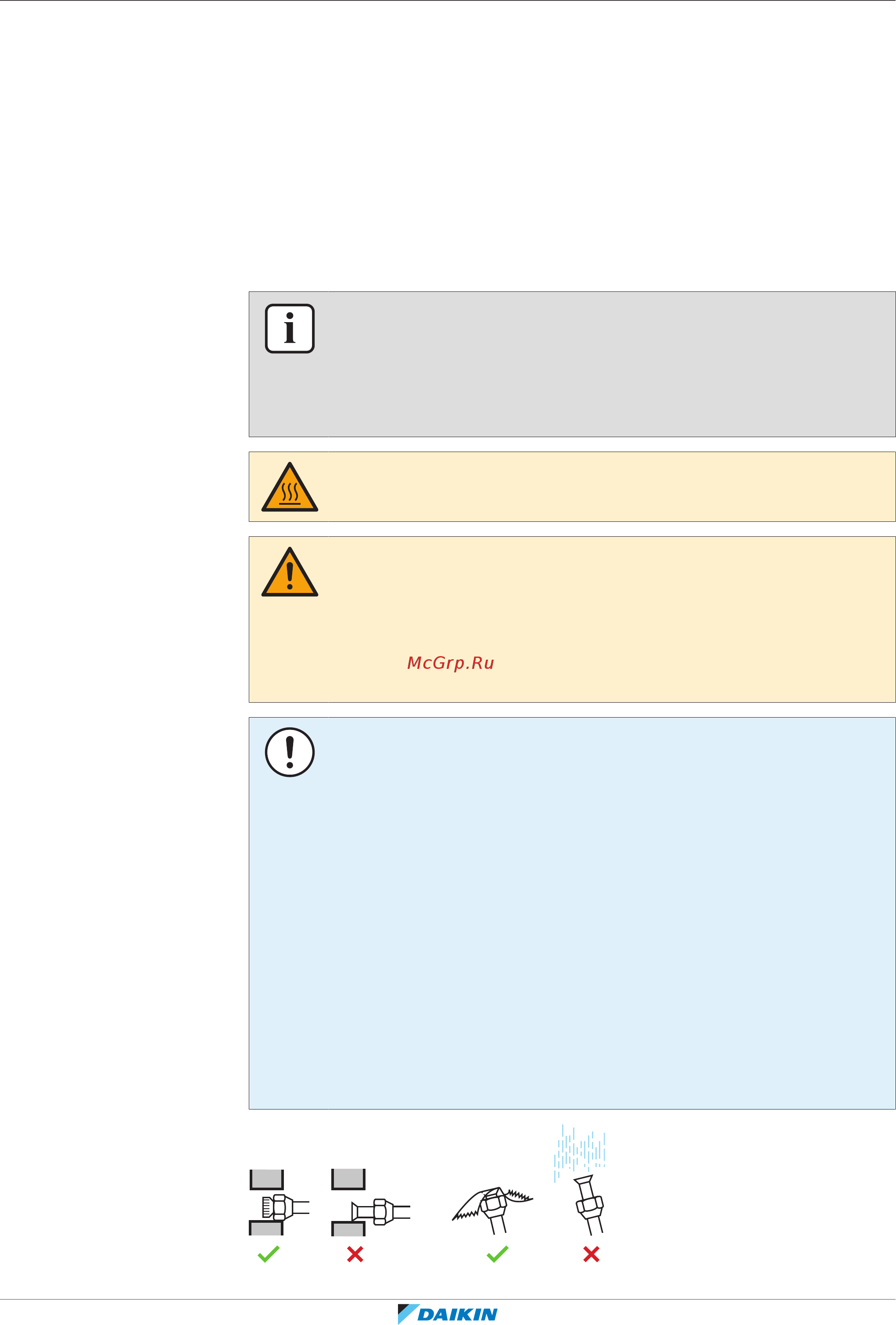

17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
64
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
- Изгибание труб
- Развальцовка концов труб
- Применение запорных клапанов
17.2.2 Меры предосторожности при подсоединении трубопроводов хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали минеральное масло.
▪ НЕ используйте повторно трубы от прошлых установок.
▪ На блоки с хладагентом R32 НЕЛЬЗЯ устанавливать осушители, которые могут
существенно сократить срок службы блоков. Осушающий материал может
расплавить и повредить систему.
ПРИМЕЧАНИЕ
Соблюдайте следующие меры предосторожности в отношении трубопроводов
хладагента:
▪ Не допускайте проникновения в контур циркуляции хладагента никаких
посторонних веществ (напр., воздуха), кроме указанного хладагента.
▪ При дозаправке пользуйтесь только хладагентом R32.
▪ Обеспечьте наличие монтажных инструментов (комплекта манометра
коллектора и т.п.), которые специально предназначены для работы с
хладагентом R32, могут выдержать давление и предотвратить попадание
инородных веществ (напр., масла и влаги) в систему.
▪ Трубы монтируются таким образом, чтобы раструб НЕ подвергался
механическому напряжению.
▪ Обеспечьте защиту трубопроводов от проникновения грязи, жидкости и
пыли, как указано в приведенной ниже таблице.
▪ Соблюдайте осторожность при прокладке медных труб через стены (см. рис.
ниже).
