10 | Техническое и иное обслуживание
Справочное руководство для монтажника и пользователя
36
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12

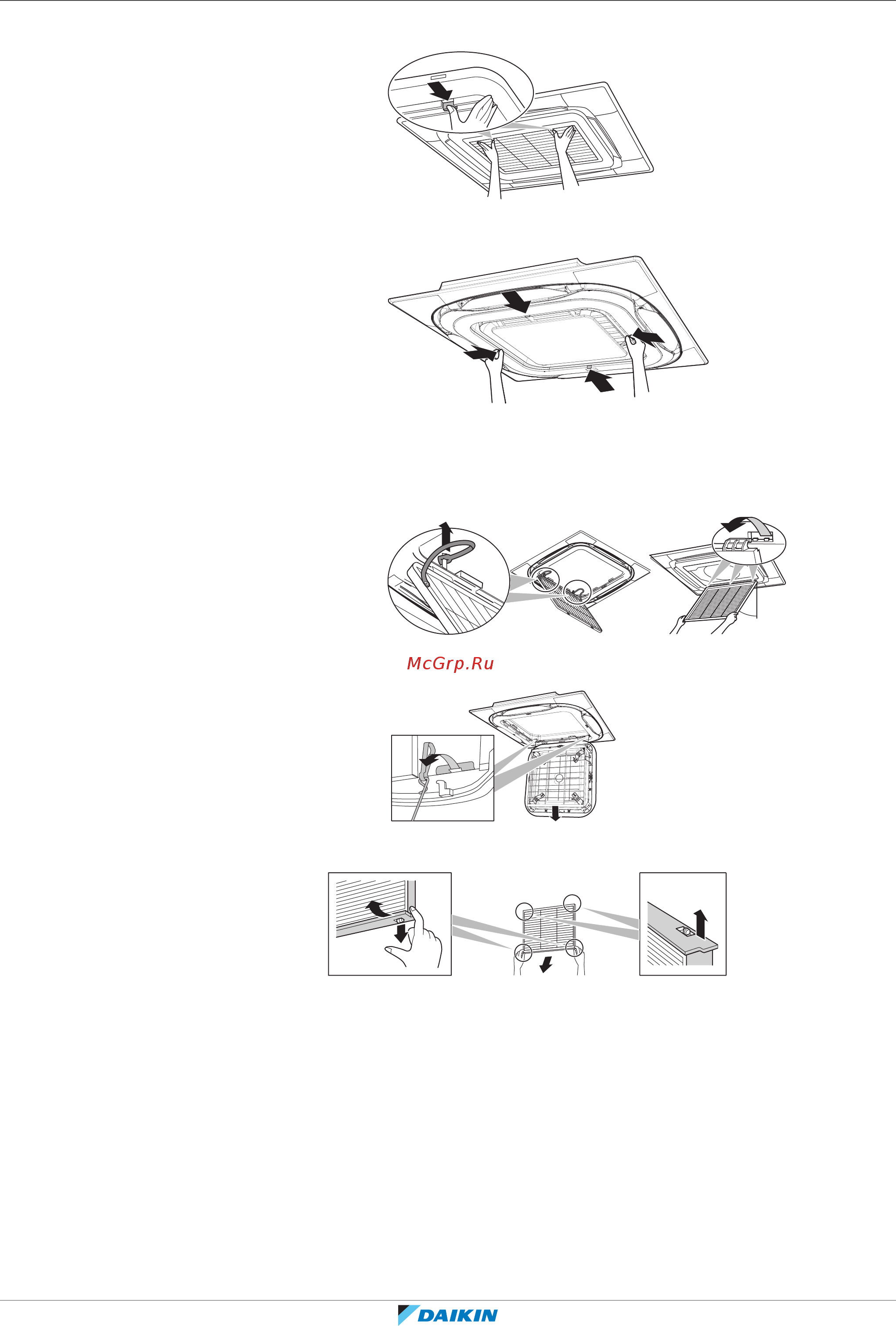

Стандартная панель:
1
Декоративная панель:
1
1
2
2
2 Снимите воздухозаборную решетку.
Стандартная панель:
45°
1
2
Декоративная панель:
1
2
3 Снимите воздушный фильтр.
1
2
3
4 Прочистите воздухозаборную решетку. Вымойте решетку мягкой щеткой с
водой или нейтральным моющим средством. При очень сильном
загрязнении воздухозаборной решетки воспользуйтесь обычным
кухонным моющим средством, оставив в нем решетку на 10 минут, а
затем промыв водой.
5 Установите воздушный фильтр на место (действие 3 в обратном порядке).
6 Установив решетку воздухозаборника на место, закройте ее (т.е.
выполните действия 2 и 1 в обратном порядке).
