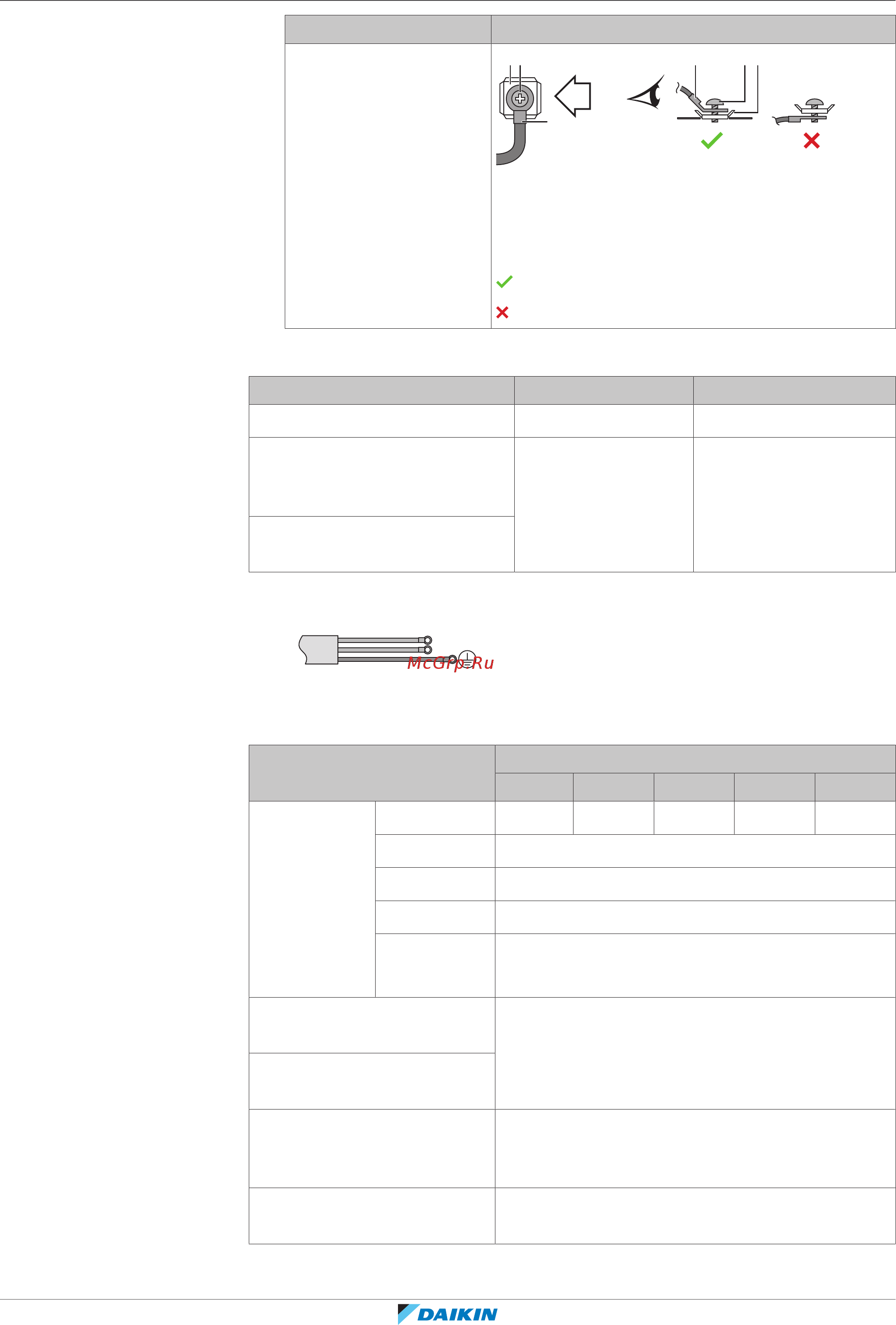

18 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
70
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12
Тип провода Способ прокладки
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Допустимо
Недопустимо
Моменты затяжки
Электропроводка Типоразмер винтов Момент затяжки (Н•м)
Проводка электропитания M4 1,2~1,4
Кабель управления
(внутренний↔наружный
блоки)
M3,5 0,79~0,97
Кабель пользовательского
интерфейса
▪ Провод заземления между фиксатором проводки и клеммой должен быть
длиннее остальных проводов.
18.1.3 Характеристики стандартных компонентов электропроводки
Элемент Классификация
20~40 50+63 80 100 125
Проводка
электропитан
ия
MCA
(a)
0,3A 0,4A 0,6A 0,8A 1,3A
Напряжение 220~240В
Фаза 1~
Частота 50/60Гц
Размер
проводки
1,5мм
2
(3‑жильный провод)
H07RN-F (60245 IEC 66)
Электропроводка
управления
0,75-1,25мм
2
(2‑жильный провод)
H05RN-F (60245 IEC 57)
Пользовательский интерфейс: не более 500м
Кабель пользовательского
интерфейса
Рекомендованные
предохранители
(устанавливаются на месте)
6A
Устройство под остаточным
током
Соответствие законодательным требованиям
обязательно
