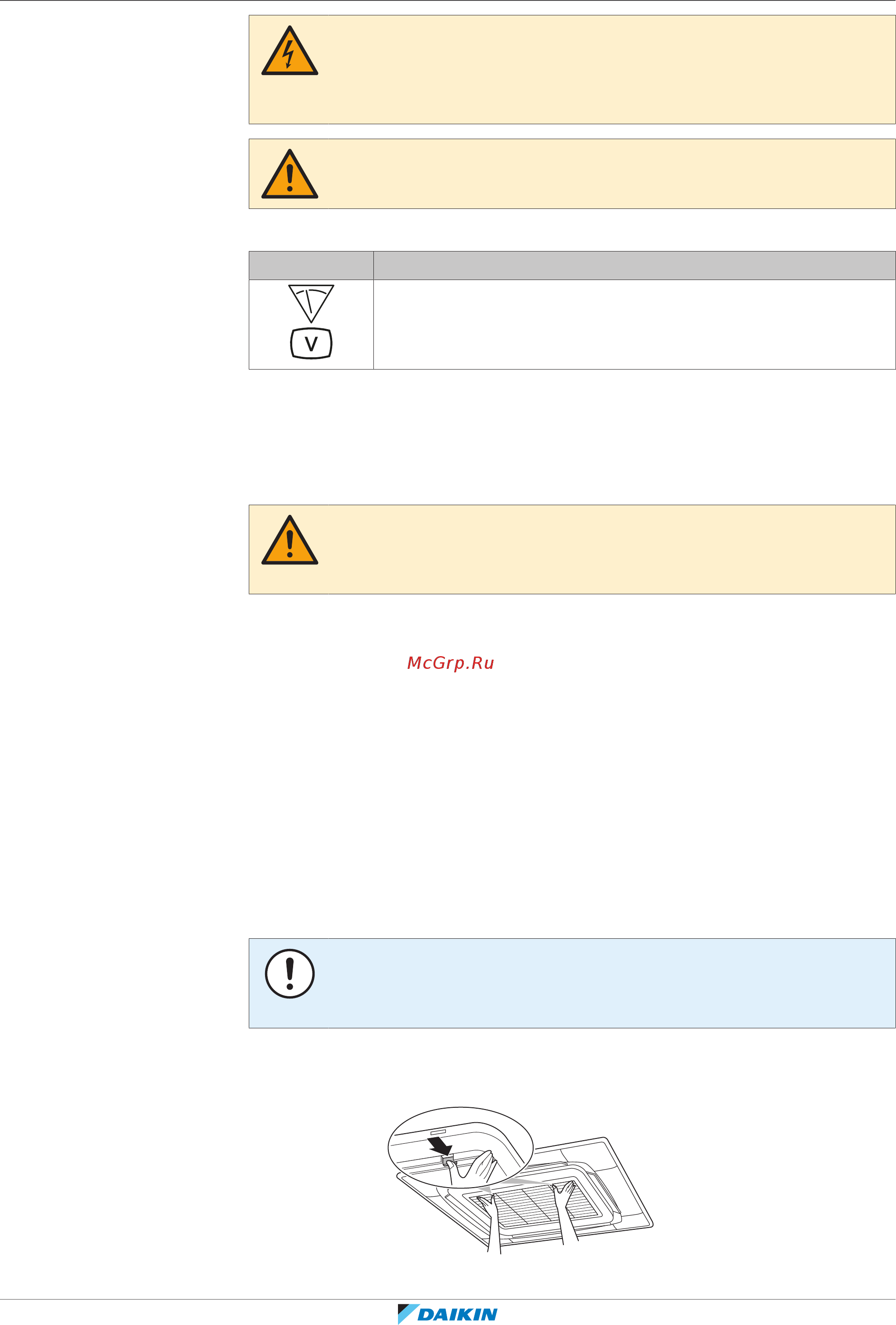

10 | Техническое и иное обслуживание
Справочное руководство для монтажника и пользователя
34
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Перед очисткой кондиционера или воздушного фильтра обязательно
остановите кондиционер и выключите все источники электропитания. В
противном случае возможны поражение электрическим током или травма.
ПРЕДУПРЕЖДЕНИЕ
При проведении высотных работ соблюдайте осторожность.
Внутренний блок может маркироваться перечисленными ниже значками:
Значок Пояснения
Перед обслуживанием убедитесь в отсутствии напряжения на
контактах емкостей основной цепи и электрических деталях.
10.2 Чистка воздушного фильтра, воздухозаборной решетки,
выпускных отверстий и наружных панелей
ПРЕДОСТЕРЕЖЕНИЕ
Выключите блок, прежде чем приступать к чистке воздушного фильтра,
воздухозаборной решетки, выпускного отверстия и наружных панелей.
10.2.1 Правила чистки воздушного фильтра
Периодичность чистки воздушного фильтра:
▪ Как правило, Чистка выполняется раз в полгода. При сильном загрязнении
воздуха в помещении воздушный фильтр необходимо чистить чаще.
▪ В зависимости от настройки на экране дисплея пользовательского
интерфейса может появляться оповещение "Time to clean filter" («Пора
чистить воздушный фильтр»). Когда такое оповещение появилось,
воздушный фильтр необходимо прочистить.
▪ Если грязь не счищается, замените воздушный фильтр (= дополнительное
оборудование).
Порядок чистки воздушного фильтра:
ПРИМЕЧАНИЕ
НЕ пользуйтесь водой, температура которой достигает 50°C. Возможное
следствие: Выцветание и деформация.
1 Снимите решетку на всасывающей стороне.
Стандартная панель:
1
