Daikin FXFA40A2VEB [56/92] Монтаж агрегата
![Daikin FXFA40A2VEB [56/92] Монтаж агрегата](/views2/1719711/page56/bg38.png)
16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
56
FXFA20~125A2VEB
Система кондиционирования VRV
4P599624-1C – 2020.12

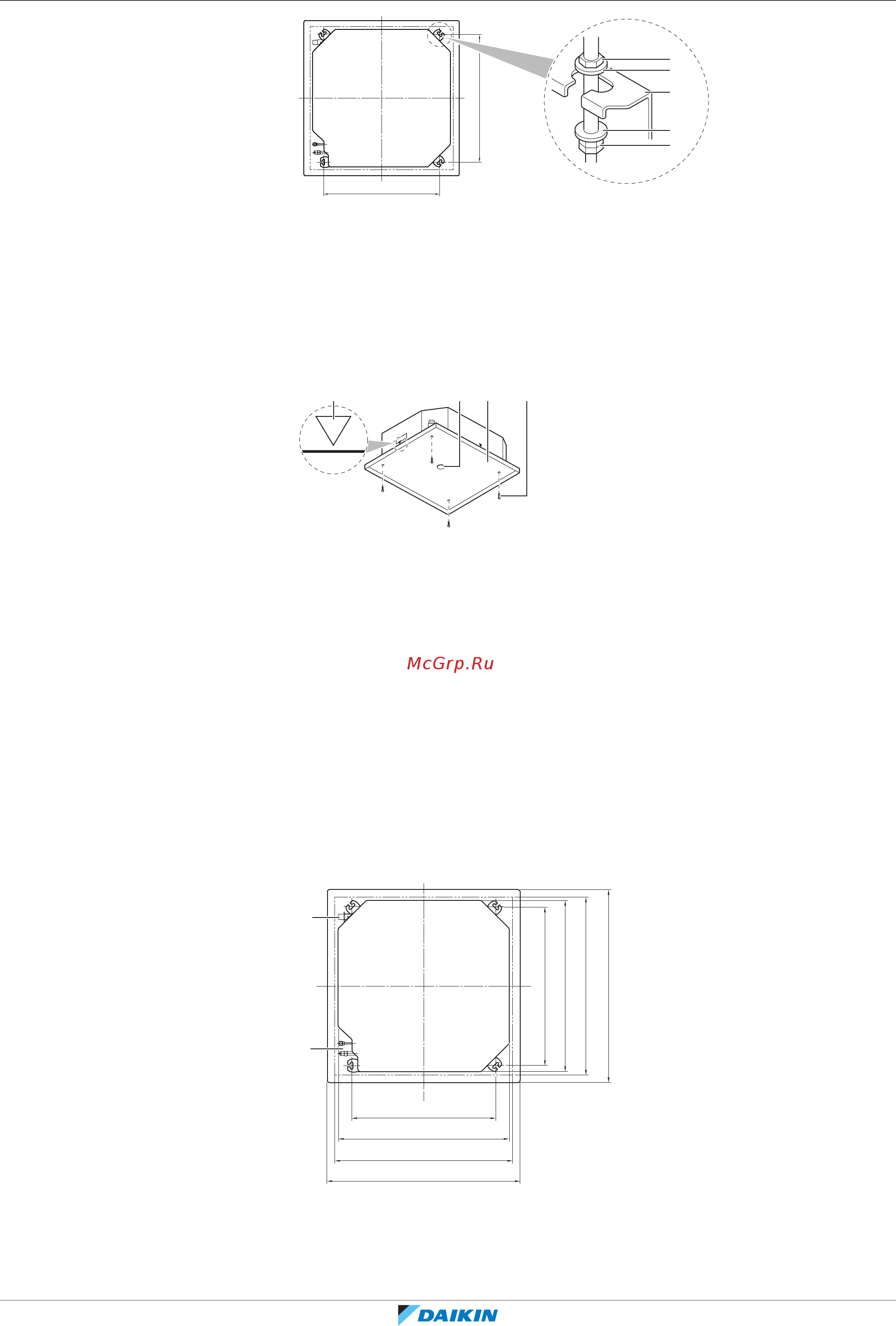

(mm)
780
710
a1
b
b
a2
c
4×
a1 Гайка (приобретается по месту установки)
a2 Сдвоенная гайка (приобретается по месту установки)
b Шайба (в комплекте принадлежностей)
c Подвесной кронштейн (закреплен на блоке)
▪ Бумажный шаблон для монтажа (верх упаковки). Воспользуйтесь
бумажным шаблоном для определения правильного расположения по
горизонтали. В шаблоне указаны все необходимые размеры и параметры
центровки. Бумажный шаблон можно закрепить на блоке.
a cb d
a Центр блока
b Центр отверстия в потолке
c Бумажный шаблон для монтажа (верх упаковки)
d Винты (в комплекте принадлежностей)
▪ Отверстие в потолке и блок:
- Проследите за соблюдением указанных далее размеров отверстия в
потолке:
Минимум: 860мм, чтобы блок вошел в отверстие.
Максимум: 910 мм для обеспечения достаточного наложения
декоративной панели на подвесной потолок. Если отверстие в потолке
превышает указанный размер, уменьшите его с помощью
дополнительного потолочного материала.
- Проследите за центровкой блока и его подвесных кронштейнов (подвески)
в пределах отверстия в потолке.
(mm)
710
840
860~910
950
c
d
e
f
780
840
860~910
950
c
d
e
f
a
b
a Сливной трубопровод
b Трубопровод хладагента
c Шаг подвесной скобы
d Блок
e Отверстие в подвесном потолке
