Baxi SLIM 2.300 FI [11/33] Газовое присоединение 4 газовое присоединение

SLIM 2.300 Fi руководство для технического персонала

- 11 - газовые напольные котлы

Слив воды из котла выполняется при помощи крана слива, расположенного в правой части закрытой камеры.

На входе холодной воды системы водоснабжения необходимо установить запорный кран для возможности слива воды

из бойлера.

При установке котла в местах с повышенным уровнем жесткости (более 25°F; 1F=10 мг карбоната кальция на литр

воды) рекомендуется установить в

системе холодного водоснабжения (на входе холодной воды) дозирующее

устройство полифосфатов, в соответствии с действующими нормами.

Примечание. В перечисленных ниже трех случаях включается предохранительный клапан контура ГВС (настроенный

на 8 бар), что приводит к подтеканию воды из предохранительного клапана.

 Если давление в системе водоснабжения таково, что требуется установка редуктора давления (давление

превышает 4 атм.).

 Если в системе холодного водоснабжения установлен обратный клапан.

 Если система холодного водоснабжения недостаточна для воды, содержащейся в бойлере.

Для предупреждения подобного рода проблем возможна установка расширительного бака в контуре ГВС (емкостью 5-8

л). В этих целях может быть использовано подсоединение рециркуляции (см. §1).

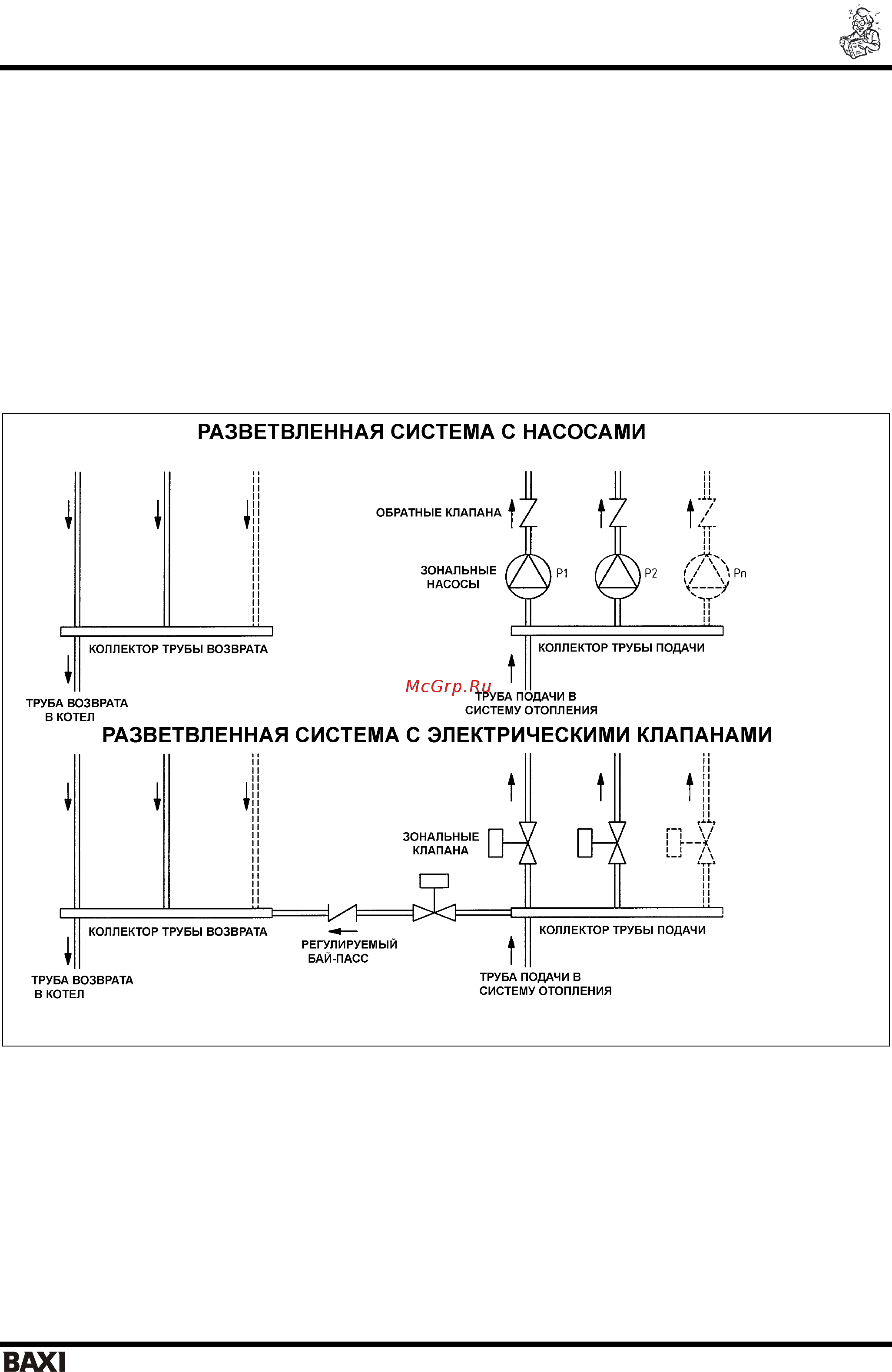

Рис. 5: Гидравлические схемы для разветвленных систем

4.2. ГАЗОВОЕ ПРИСОЕДИНЕНИЕ

Установка газовых аппаратов и первое включение должны выполняться квалифицированными техническими

специалистами в соответствии с действующими нормами и правилами (см. § 1).

Присоединить трубу газового питания котла к газопроводу при помощи металлической трубы, установив при этом

запорный кран на входе в котел.

Присоединительные размеры приведены в §1.

Во избежание потерь мощности внутренний диаметр присоединительной газовой трубы должен быть не меньше

входного диаметра патрубка.
