SLIM 2.300 Fi руководство для технического персонала
- 29 - газовые напольные котлы
Предохранительный гидравлический клапан контура отопления
Данное устройство, откалиброванное на 3 бар, работает на контур отопления и включается, если давление в данном
контуре превышает заданное значение.
Рекомендуется присоединить предохранительный клапан к системе слива через воронку.
Предохранительный гидравлический клапан контура ГВС
Данное устройство, откалиброванное на 6 бар, работает на контур ГВС и
включается, если давление в данном
контуре превышает заданное значение.
Рекомендуется присоединить предохранительный клапан к системе слива через воронку.
Запрещается использовать предохранительный клапан для слива воды из контура отопления!
Система антибактериальной защиты – «антилегионелла»
Один раз в неделю электронная система управления котла нагревает воду в бойлере до температуры выше 60С.
Данная функция активируется в том числе в течение часа после подачи электричества на котел и перезапуска
устройства и в любом случае после того, как котел проработает на контур отопления
.
Данная функция не активируется, если регулятор ГВС (3) установлен на минимальное значение, а также при
отсутствии запроса тепла со стороны программатора ГВС.
16. Проверка параметров сгорания
Для определения эффективности сгорания и проверки на содержание вредных веществ в отходящих газах в котле
имеются два штуцера, расположенные на концентрическом патрубке.
Для доступа к штуцерам снимите верхнюю панель котла.
Один штуцер подсоединен к дымоотводящей трубе и предназначен непосредственно для определения эффективности
сгорания и проверки на содержание вредных веществ.
Другой
штуцер подсоединен к трубе забора воздуха; с его помощью можно выявить поступление продуктов сгорания в
котел вместе с воздухом для горения (для коаксиальных труб).
При помощи штуцера, подсоединенного к дымоотводящей трубе, могут быть определены следующие параметры:
Температура продуктов сгорания
Концентрация О2 или СО2
Концентрация СО
Измерение температуры воздуха для горения должна быть проведено на штуцере, подсоединенном к трубе забора
воздуха (для коаксиальных труб). При отводе продуктов сгорания через раздельные трубы температура определяется в
точке, противоположной месту установки горелки, при помощи датчика, который помещается в имеющееся отверстие,
закрытое резиновой заглушкой и расположенное в передней
части камеры сгорания.

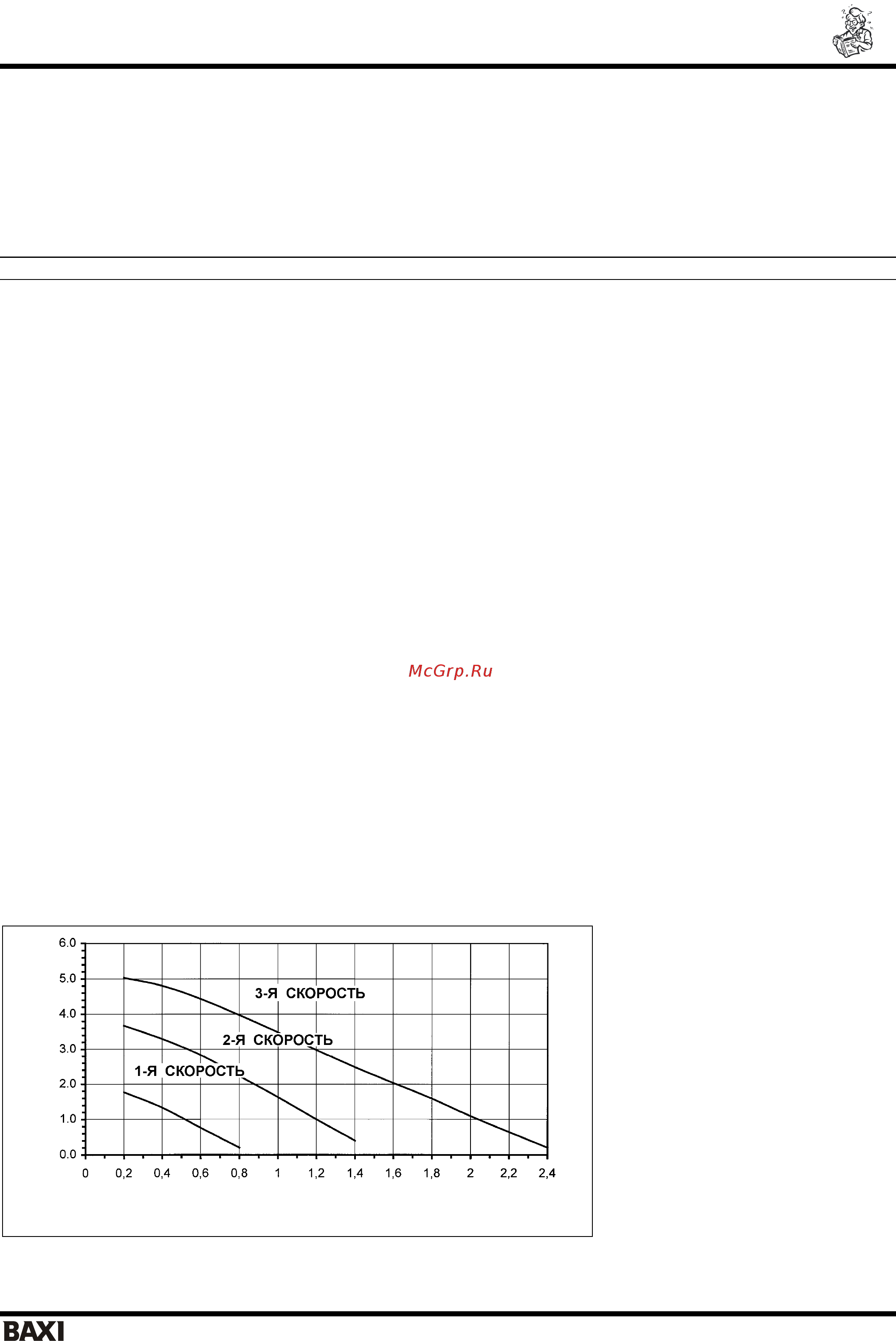

17. Характеристики расход/напор (циркуляционный насос системы отопления)
Циркуляционный насос, используемый в котле, отличается высоким напором и низким шумовым уровнем и может быть
использован в любых системах отопления, как однотрубных, так и двухтрубных.
Насос, установлен на котле на максимальную скорость (III). He рекомендуется работа насоса на первой скорости, так как
при этом характеристики расход/напор не отвечают требованиям обычной эксплуатации.
напор, м H
2
O
расход, м
3
/ч
Рис. 25: Кривые расход – напор
