Baxi SLIM 2.300 FI [23/33] 23 газовые напольные котлы
![Baxi SLIM 2.300 FI [23/33] 23 газовые напольные котлы](/views2/1072246/page23/bg17.png)
SLIM 2.300 Fi руководство для технического персонала
- 23 - газовые напольные котлы
Краткое описание перечисленных параметров:
№ линии Параметр
70 Выбор наклона кривой контура отопления (в зависимости от температуры на улице)
72 Макс. температура на подаче в контуре отопления
74 Установка типа изоляции здания
75
Активизация / деактивация влияния комнатной температуры. Если данная функция неактивна, в системе
должен присутствовать датчик уличной температуры
77 Автоматическая адаптация кривой контура отопления в зависимости от температуры в помещении
78
Максимальное предварительное включение котла (по отношению к установленной программе) для
оптимизации температуры в помещении
79
Максимальное предварительное выключение котла (по отношению к установленной программе) для
оптимизации температуры в помещении
90
Функция ECO - Температура санитарной воды в положении выключено (вкл/выкл. задается параметром
91).
91
Выбор типа программы для санитарной воды. Выбор PROG ACS приводит к выбору программы при
помощи параметров 3036
93 Активация функции ECO. Установить также параметр 90
В случае подключения датчика уличной температуры кривые, доступные для выбора, будут выглядеть следующим
образом (см. график):
ТM = Диапазон температуры на подаче
Te = Температура на улице

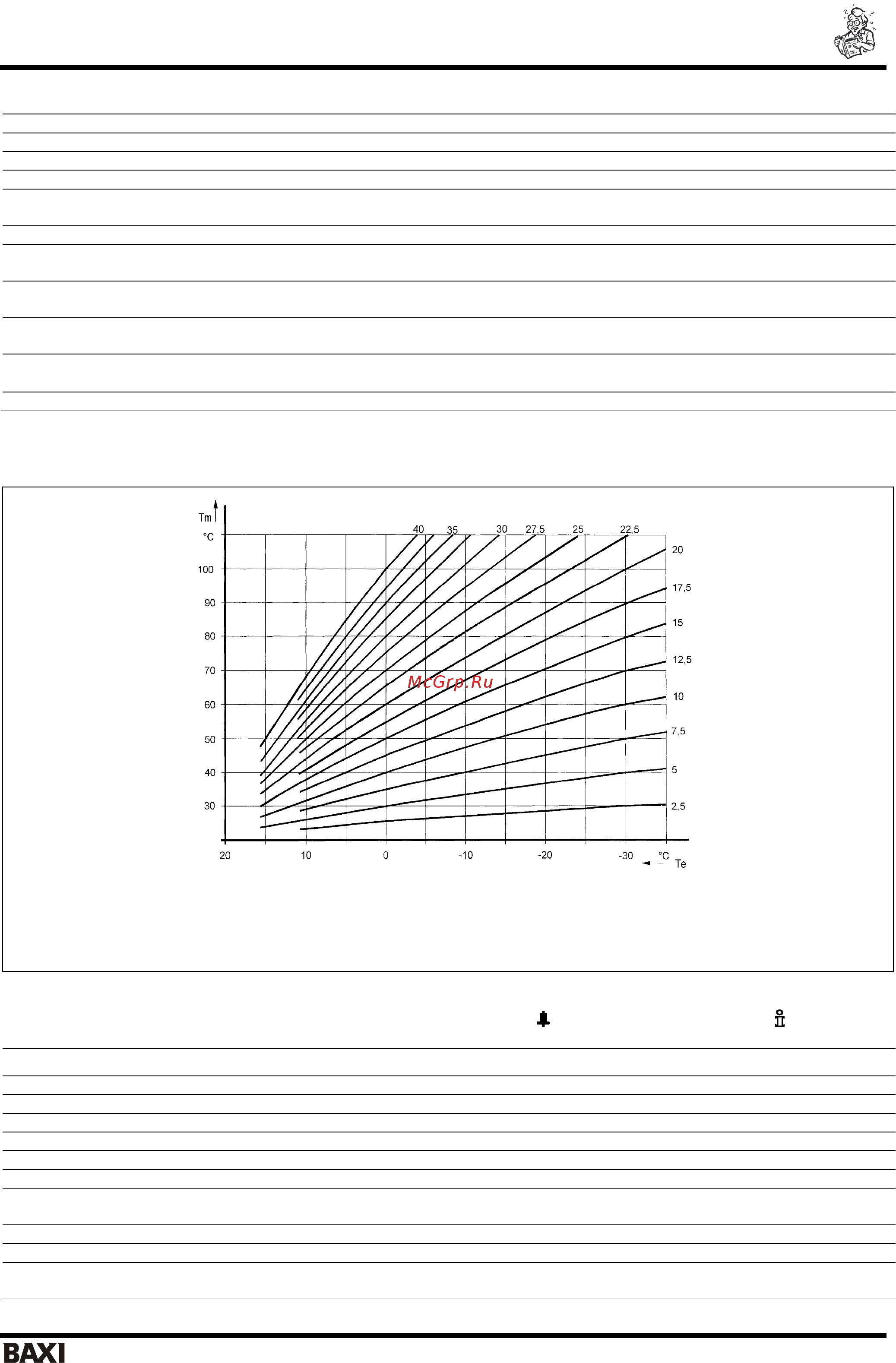

Рис. 23: Выбор рабочей кривой датчика уличной температуры при наличии климатического регулятора QAA 73
- индикация неисправностей
В случае неисправности на дисплее QAA 73 появится мигающий символ
. Нажав кнопку «информация» . Вы
можете вывести на монитор код ошибки и описание выявленной неисправности.
Код Дисплей Описание неисправности
10 Датчик уличной температуры Датчик уличной температуры неисправен или деактивирован параметр 75
20 Датчик котла Датчик NTC контура отопления неисправен
50 Датчик бойлера Датчик NTC контура ГВС неисправен
60 Комнатный термостат в QAA 73 Климатический регулятор QAA 73 неисправен
110 Датчик перегрева котла Сработал предохранительный термостат перегрева
133 Нет зажигания Отсутствие газа или неудачное зажигание
151 BMU
Сбой электронной платы котла
Кратковременно выключить котел на 10 сек.
160 Скорость вентилятора Порог скорости вентилятора не достигнут
162 Прессостат - датчик тяги Нет сигнала от воздушного прессостата – датчика тяги
164 Прессостат отопления
Нет сигнала от дифференциального гидравлического прессостата
контура отопления (для котлов, где он имеется)
