SLIM 2.300 Fi руководство для технического персонала
- 9 - газовые напольные котлы
Руководство для технического персонала
Нижеприведенные технические инструкции разработаны для установщиков, наладчиков и сервисных мастеров,
обслуживающих данный аппарат и, соответственно, содержат информацию по правильной установке, наладке, и
периодическому техническому обслуживанию котла.
Инструкции по включению и использованию котла содержатся в первой части данного руководства.
Важная информация:
При перемещении котла без упаковки рекомендуется заклеить крышку
панели управления скотчем, так как крышка
панели может случайно открыться и повредить части котла.
Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют
собой потенциальный источник опасности.
Котлы поставляются на деревянном поддоне. При транспортировке и перемещении котла его следует держать
снизу только
за поддон.
1. Габаритные размеры котла

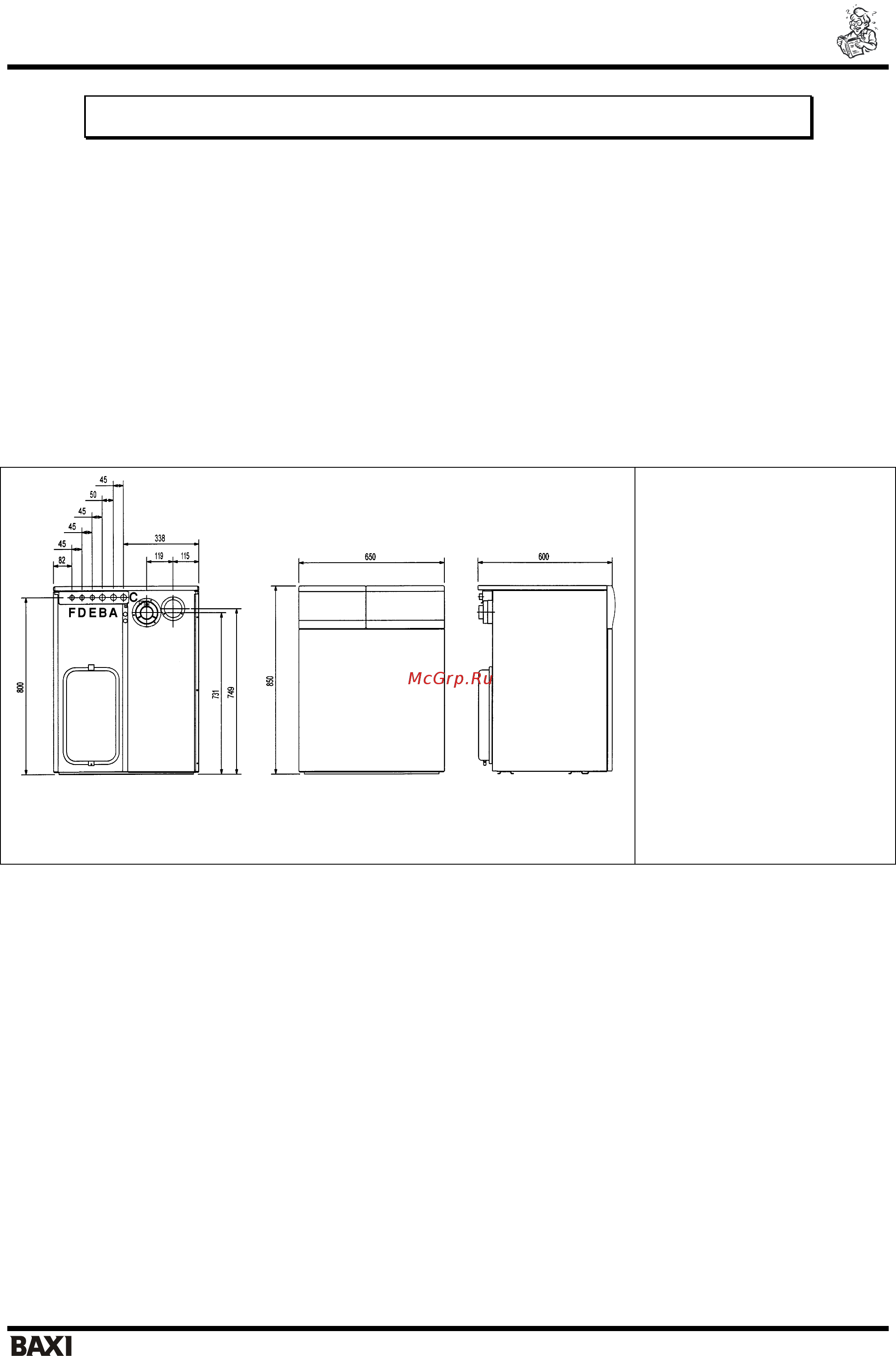

Рис. 4: Габаритные размеры для модели 2.300 Fi
А - подача воды в систему
отопления ("прямая") 3/4",
внешняя резьба
В - возврат воды из системы
отопления ("обратка") 3/4",
внешняя резьба
С - труба подачи газа 1/2",
внешняя резьба
D - вход воды контура ГВС 1/2",
внешняя резьба
Е - выход горячей бытовой воды
1/2", внешняя резьба
F - рециркуляция 1/2", внутренняя
резьба
G - зажим для кабеля питания
Н - зажим для кабелей элект-
рических устройств (комнатный
термостат, дистанционный
контроль и т.д.)
2. Общие требования
Напоминаем Вам, что установка, техническое обслуживание и эксплуатация бытовых газовых котлов должны
осуществляться в строгом соответствии с действующими нормами и правилами, а именно:
СНиП II-35-76 «Котельные установки»;
СНиП 2.04.08-87* «Газоснабжение»;
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
Правила безопасности в газовом хозяйстве;
Правила устройства электроустановок (ПУЭ).
