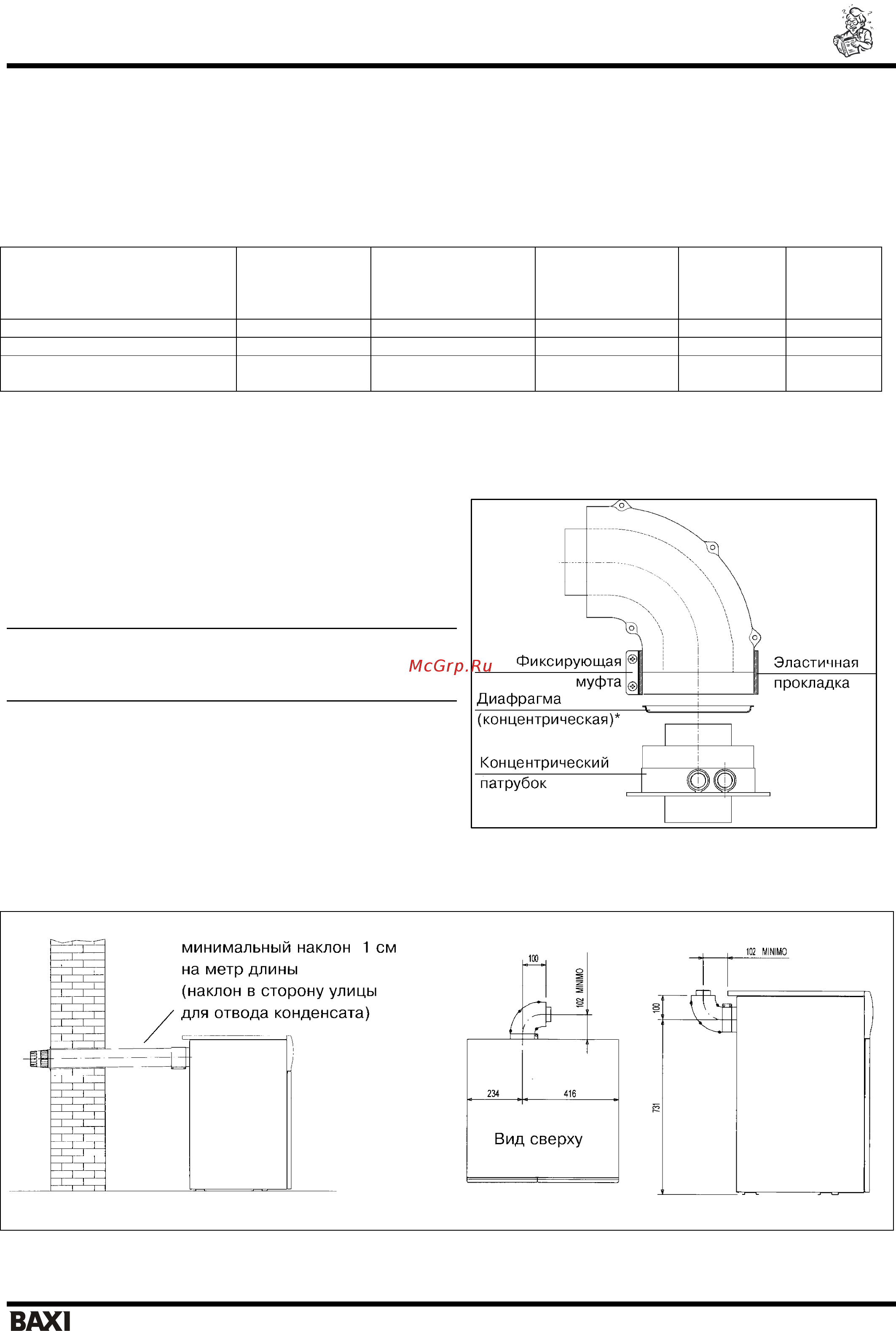

SLIM 2.300 Fi руководство для технического персонала
- 12 - газовые напольные котлы
4.3 УСТАНОВКА ТРУБ ЗАБОРА ВОЗДУХА - ОТВОДА ПРОДУКТОВ СГОРАНИЯ
Газовые котлы серии Slim Fi - FiN с принудительной вытяжкой могут быть легко установлены благодаря поставляемым
аксессуарам, о которых речь пойдет ниже.
Котлы спроектированы с возможностью подсоединения к коаксиальной системе труб забора воздуха – отвода продуктов
сгорания (с вертикальным и горизонтальным расположением труб). При помощи специального разделительного комплекта
отвод продуктов сгорания может осуществляться и по раздельным трубам.
При установке должны использоваться только фирменные запчасти!
Конфигурация
труб
Макс. длина
дымоотводящих
труб без
терминала
Уменьшение длины
трубы при
использовании
колена 90
Уменьшение
длины трубы при
использовании
колена 45
Диаметр
внешнего
наконечника
Внешний
диаметр
труб
коаксиальные 5 1 0.5 100 мм 100 мм
раздельные трубы 10 0.5 0.25 - 80 мм
раздельные с единым
коаксиальным терминалом
6 0.5 0.25 133 мм 80 мм
4.3.1 КОАКСИАЛЬНЫЕ ТРУБЫ
Трубы данной конфигурации позволяют осуществлять забор воздуха и отвод продуктов сгорания, как на улицу, так и в
общий дымоход.
Колено 90 позволяет подсоединить котел к трубам забора
воздуха – отвода продуктов сгорания в любом направлении
благодаря возможности вращения на 180. Данное колено
может быть также использовано как дополнительное для
коаксиальной системы или для колена 45.
К котлу прилагается концентрическая диафрагма.
(*) Примечание: Концентрическая диафрагма
устанавливается только при длине дымоотводящих труб
менее 1 м.
При отводе продуктов сгорания на улицу дымоотводящие
трубы должны выступать за стену не менее чем на 18 мм для
возможности установки алюминиевой накладки и
герметизации швов, чтобы избежать попадания влаги.
Минимальный наклон таких дымоотводящих труб в сторону улицы должен составлять 1 см на метр длины.
Рис. 7
Каждое колено 90 уменьшает общую длину на 1 метр.
Каждое колено 45 уменьшает общую длину на 0,5 метра.
Рис. 6
