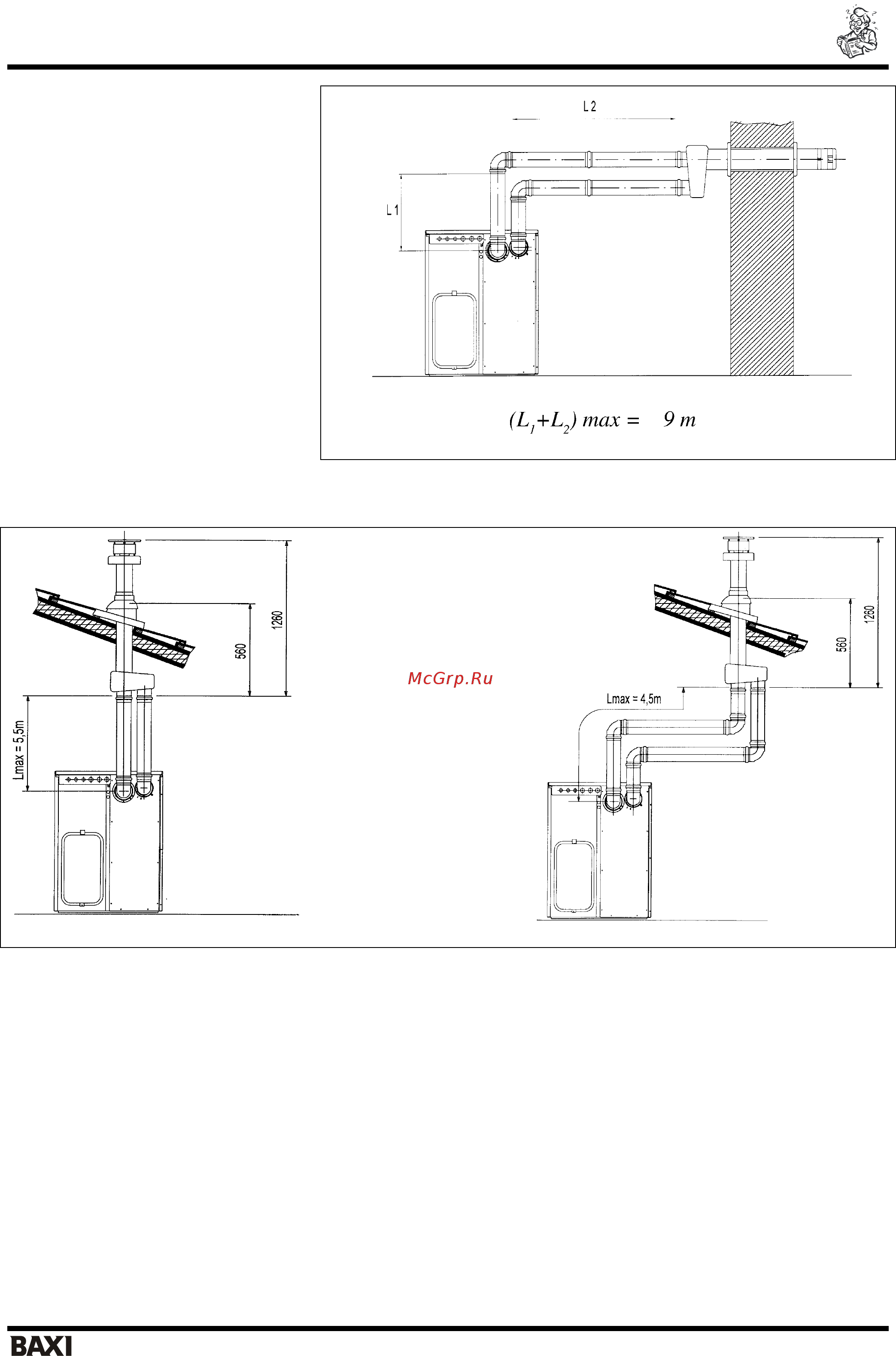

![Baxi SLIM 2.300 FI [16/33] 16 газовые напольные котлы](/views2/1072246/page16/bg10.png)
SLIM 2.300 Fi руководство для технического персонала
- 16 - газовые напольные котлы
Длина дымоотводящей трубы никогда не
должны превышать 10 м при колене 90º.
При длине трубы более 6 м труба вместе
с коленами по всей длине должна быть
надежно изолирована.
Рис. 15
Примеры установки с вертикальными раздельными трубами
Внимание: отдельный
канал для отвода
продуктов сгорания
должен быть надежно
изолирован в точках
соприкосновения со
стенами помещения
(например,
стекловолокном).
Более подробная
информация по монтажу
данных аксессуаров
изложена в прилагаемых
к ним инструкциях.
Рис. 16
