СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ ————————————————————————————————————————————————————————————————————————————————
——
УЗЛЫ И ДЕТАЛИ МАШИНЫ И ИХ ФУНКЦИИ
Изображения в этом руководстве пользователя могут не соответствовать реальной машине.

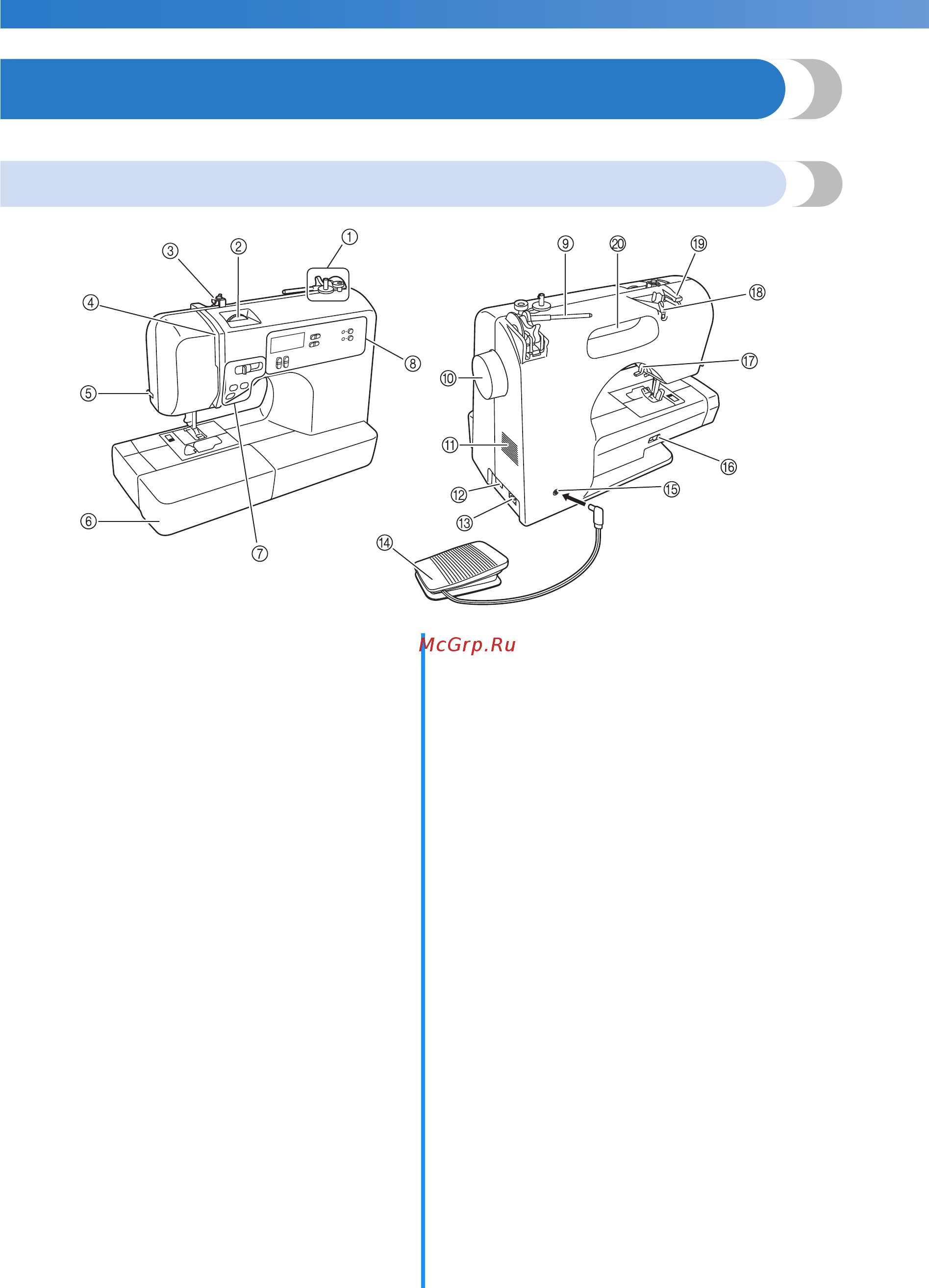

Основные части
a Устройство намотки шпулек (стр. 17)
Оно наматывает нить на шпульку для
использования в качестве нижней нити.
b Регулятор натяжения верхней нити (стр. 43)
Контролирует натяжение верхней нити.
c Нитенаправитель для намотки шпульки и
натяжной диск (стр. 19)
Пропустите нить под этим нитенаправителем и
вокруг натяжного диска при намотке нити шпульки.
d Рычаг нитепритягивателя (стр. 27)
e Приспособление дл
я обрезки нити (стр. 42)
Для обрезки пропустите нити через это
приспособление.
f Плоская платформа с отсеком для хранения
принадлежностей (стр.7 и 46)
g Кнопки управления (стр.9)
Кнопки управления различаются в зависимости от
модели швейной машины.
h Панель управления (стр. 10)
Используется для выбора строчки и установки
различных настроек. Конструкция и расположение
панели управления различаются в з
ависимости от
модели швейной машины.
i Стержень для установки катушки (стр. 11, 17 и
25)
Удерживает катушку с нитью.
j Маховик
Позволяет вручную поднимать и опускать иглу.
k Вентиляционное отверстие
Это вентиляционное отверстие обеспечивает
циркуляцию воздуха вокруг двигателя. Не закрывайте
вентиляционное отверстие во время работы машины.
l Выключатель питания и лампы подсветки
(стр.14)
Вы можете включить и выключить выключатель
питания и лампы подсветки.
m Гнездо для подключения кабеля питания
(стр.14)
Вставьте вилку шнура питания в гнездо.
n Педаль (стр. 14)
Вы можете использовать ее для управления
скоростью шитья, а также для запуска и остановки
шитья.
o Гнездо для подключения пед
али (стр. 14)
Вставьте вилку шнура питания педали в розетку.
p Переключатель положения гребенок
транспортера (стр. 57 и 67)
Используйте переключатель положения гребенок
транспортера для их опускания.
q Рычаг прижимной лапки (стр. 25)
Позволяет поднимать и опускать прижимную лапку.
r Нитенаправитель (стр. 18 и 27)
Используется при намотке нити на шпульку и при
заправке нити в машину.
s Крышка нитенаправителя (стр. 18 и 27)
Пропустите нить под этим нитенаправителем при
намотке нити шпульки и заправке нити в машину.
t Ручка
Служит для переноски швейной машины.
