![Brother Modern 210 E [84/120] Приложение](/img/pdf.png)
Brother Modern 210 E [84/120] Приложение
![Brother Modern 210 E [84/120] Приложение](/views2/1725523/page84/bg54.png)
82
ПРИЛОЖЕНИЕ —————————————————————————————————————————————————————————————————————————————————————————————————————
——
4 ПРИЛОЖЕНИЕ

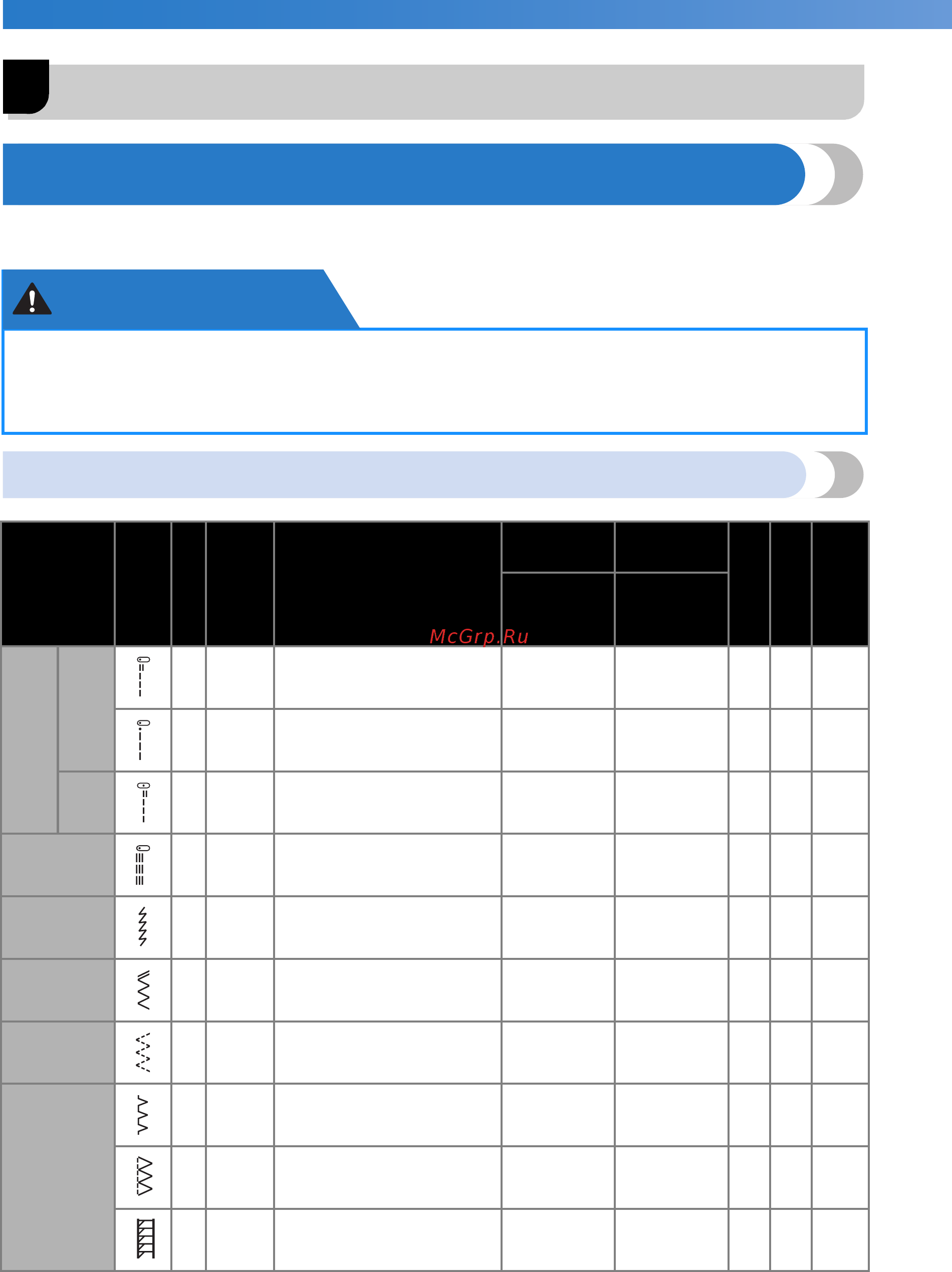

НАСТРОЙКИ СТРОЧЕК
В следующей таблице для основных строчек и зеркальных изображений приводятся варианты
применения, длина стежка и ширина строчки, а также возможность использования двойной иглы.
Основные строчки
● Если используется двойная игла, ширина выбранной строчки не должна превышать 5 мм.
В противном случае возможна поломка иглы или повреждение машины.
● Для работы с двойной иглой обязательно установите лапку для строчки зигзаг «J». В
противном случае возможна поломка иглы или повреждение машины.
Название
строчки
Строчка
Прижимная
лапка
Номер
строчки
Применение
Ширина
строчки [мм]
Длина стежка
[мм]
Двойная игла
Шагающая
лапка
Обратные стежки
(
Обр. ст.
)
/
Закрепочные стежки
(
Закр. ст.
)
Авто
Ручная
Авто
Ручная
Прямая
Слева
J00
Простая строчка, выполнение
сборок или мелких складок и т. д.
0,0
0,0–7,0
2,5
0,2–5,0
**
Да
( J )
*
Да
Обр.
J01
Простая строчка и выполнение
сборок или мелких складок
0,0
0,0–7,0
2,5
0,2–5,0
**
Да
(J)
*
Да
Закр.
По
центру
J02
Вшивание молний, простая
строчка, выполнение сборок или
мелких складок и т. д.
3,5
0,0–7,0
2,5
0,2–5,0
**
Да
( J )
*
Да
Обр.
Тройная
эластичная
строчка
J03
Вшивание рукавов, выполнение
шаговых швов брюк, работа с
эластичными тканями и
декоративная строчка
0,0
0,0–7,0
2,5
1,5–4,0
**
Да
( J )
Нет Закр.
Эластичная
строчка
J04
Работа с эластичными тканями и
декоративная строчка
1,0
1,0–3,0
2,5
1,0–4,0
Да
( J )
Нет Закр.
Строчка
«зигзаг»
J05
Обметывание краев и
пришивание аппликаций
3,5
0,0–7,0
1,4
0,0–4,0
**
Да
( J )
*
Да
Обр.
3-ступенчатая
строчка
«зигзаг»
J06
Обметывание краев на средних
или эластичных тканях,
пришивание тесьмы, штопка и т.
д.
5,0
1,5–7,0
1,0
0,2–4,0
**
Да
( J )
Нет Закр.
Краеобметочная
строчка
G07
Обметывание краев на тонких
или средних тканях
3,5
2,5–5,0
2,0
1,0–4,0
Нет Нет Закр.
G08
Обметывание краев на толстых
тканях
5,0
2,5–5,0
2,5
1,0–4,0
Нет Нет Закр.
G09
Обметывание краев на толстом
материале и декоративная
строчка
5,0
3,5–5,0
2,5
1,0–4,0
Нет Нет Закр.
ОСТОРОЖНО!
*Не используйте обратную строчку. **Выберите ширину строчки не более 5 мм.
