105
4
———
—————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
p

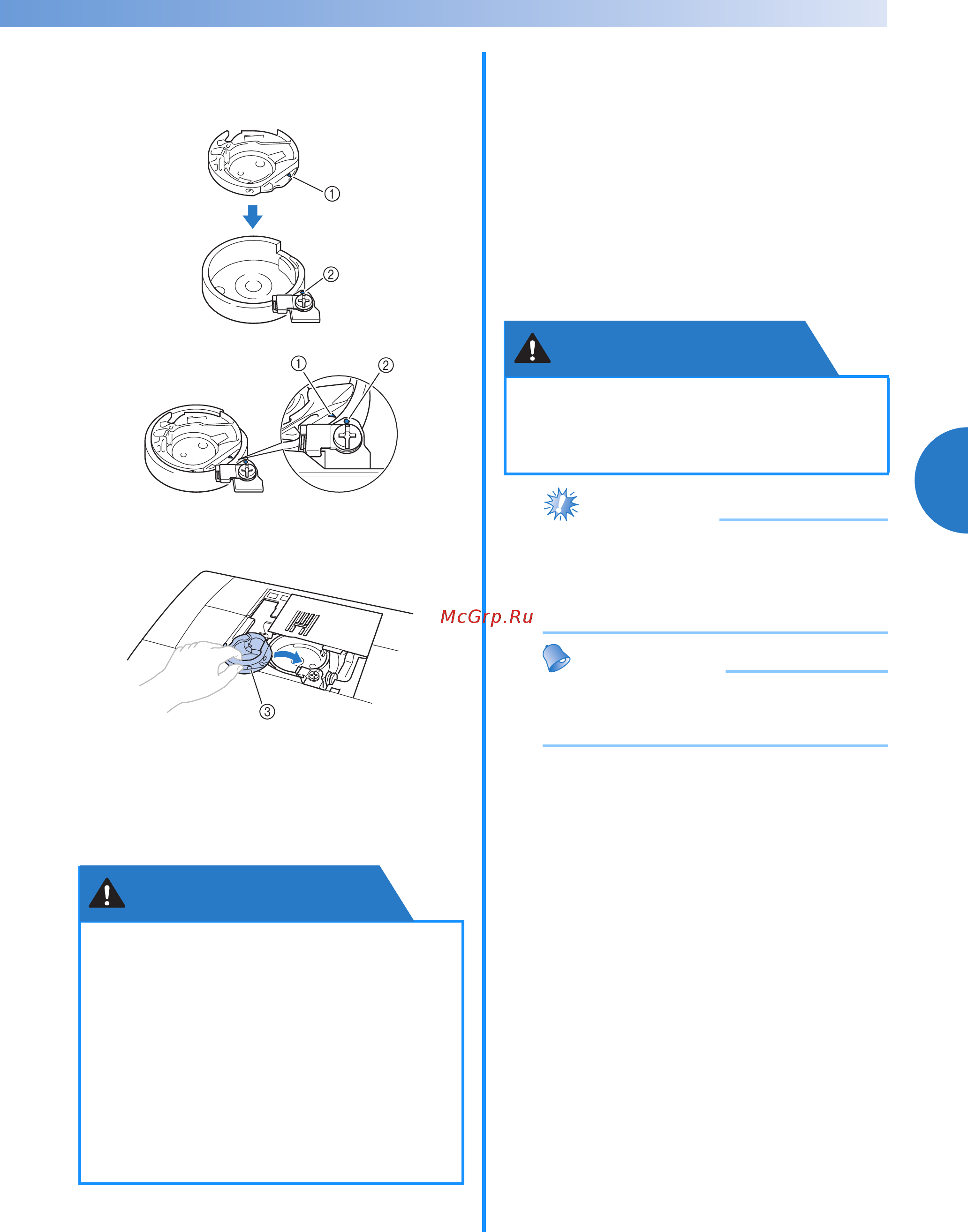

Вставьте шпульный колпачок так,
чтобы метка на шпульном колпачке
совпала с меткой на машине.
● Совместите метки и .
a Метка
b Метка
c Шпульный колпачок
● Перед установкой шпульного колпачка
убедитесь, что указанные метки
совпали.
q
Установите крышку игольной пластины
в соответствии с шагами h и i,
описанные в разделе «Очистка
челнока» (стр.97).
r
Установите иглу, предварительно
проверив ее состояние.
Если игла находится в плохом состоянии,
например, если она погнута, обязательно
установите новую иглу.
● Обратитесь к разделу «Проверка иглы»
(стр. 32) и «Замена иглы» (стр. 32).
Примечание
● После завершения этой процедуры
перейдите к следующей процедуре
раздела «Проверка операций машины»,
чтобы проверить, что машина работает
правильно.
Напоминание
● Поскольку при застревании материала в
машине игла могла быть повреждена,
рекомендуется заменить ее на новую.
● Запрещается использовать шпульный
колпачок, если на нем имеются
царапины, так как это может привести к
запутыванию верхней нити, поломке
иглы или ухудшению характеристик
машины. Новый шпульный колпачок
(код изделия: XE7560-001) можно
приобрести в ближайшем
официальном сервисном центре.
● Убедитесь, что шпульный колпачок
размещается правильно, в противном
случае может сломаться игла.
ОСТОРОЖНО!
● Запрещается использовать погнутые
иглы. Погнутая игла легко может
сломаться, что может привести к
травме.
ОСТОРОЖНО!
