![Brother Modern 210 E [19/120] Осторожно](/img/pdf.png)
Brother Modern 210 E [19/120] Осторожно
![Brother Modern 210 E [19/120] Осторожно](/views2/1725523/page19/bg13.png)
17
1
———
—————————————————————————————————————————
—
———————————————————————————————————————————————————————————————————————————

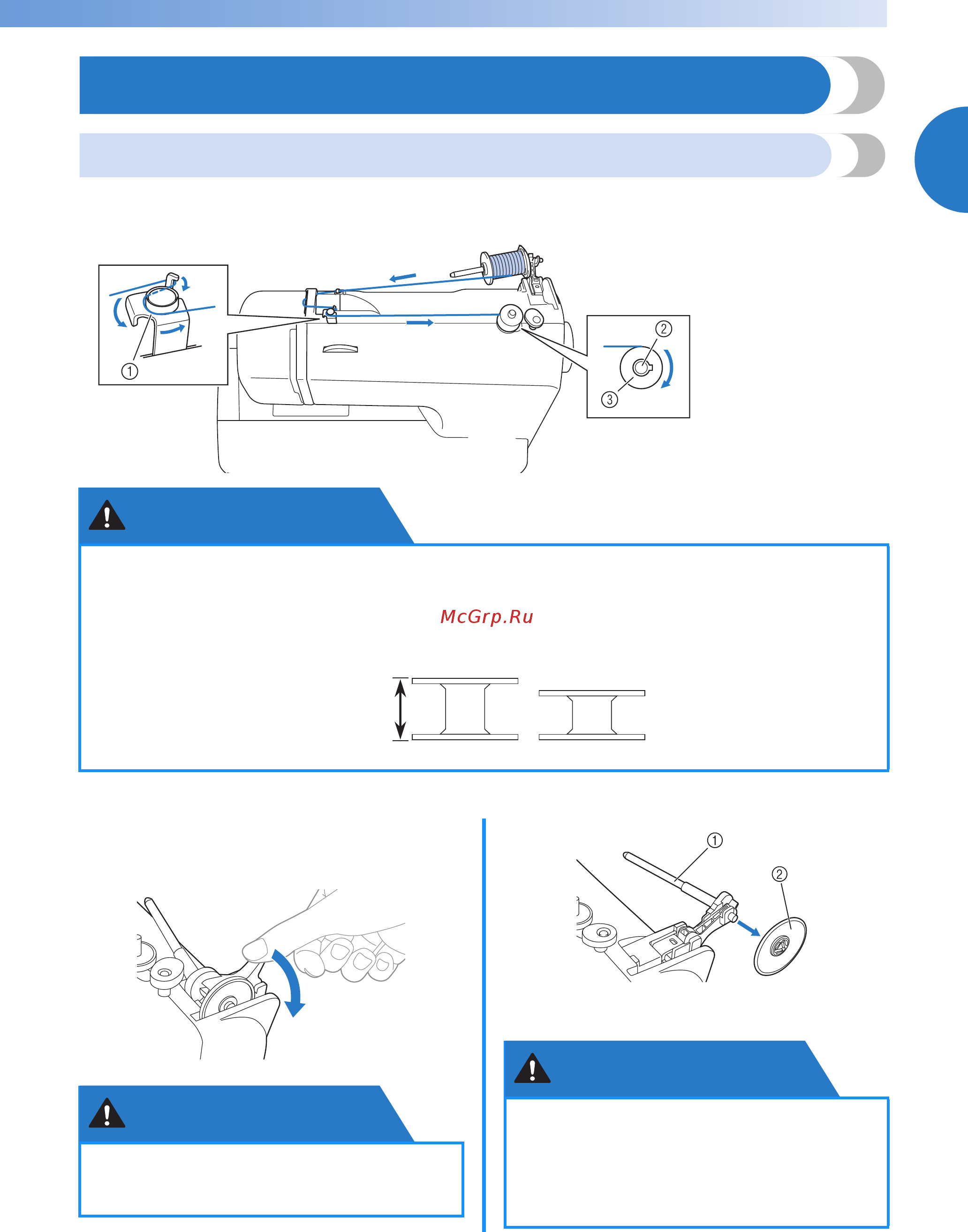

ЗАПРАВКА НИТИ В МАШИНУ
Намотка шпульки
В этом разделе описывается намотка нити на шпульку.
● Подробнее о быстрой намотке шпульки см. стр.20.
a
Пальцем нажмите на рычаг стержня для
катушки, как показано на рисунке.
Стержень для катушки
поворачивается вверх.
b
Снимите колпачок катушки.
a Стержень для установки катушки
b Колпачок катушки
●
Используйте только шпульки (код изделия: SA156, SFB: XA5539-151), предназначенные для данной
швейной машины. Использование других шпулек может привести к повреждению машины.
●
В комплект поставки входят шпульки, предназначенные для данной машины. Если использовать
шпульки других моделей, машина не будет работать надлежащим образом. Используйте только
шпульки, прилагаемые к машине, или шпульки того же типа (код изделия: SA156, SFB: XA5539-151).
a Нитенаправитель
для намотки
шпульки
b Вал устройства
намотки шпульки
c Шпульки
ОСТОРОЖНО!
Реальный размер
Для данной модели Для других моделей
11,5 мм
● Не тяните за стержень, чтобы его
поднять, так как в противном случае он
может погнуться или сломаться.
ОСТОРОЖНО!
● При намотке шпульки необходимо
поднять стержень для установки
катушки. Если использовать
устройство намотки шпулек, не подняв
стержень для установки шпульки, нить
может запутаться.
ОСТОРОЖНО!
