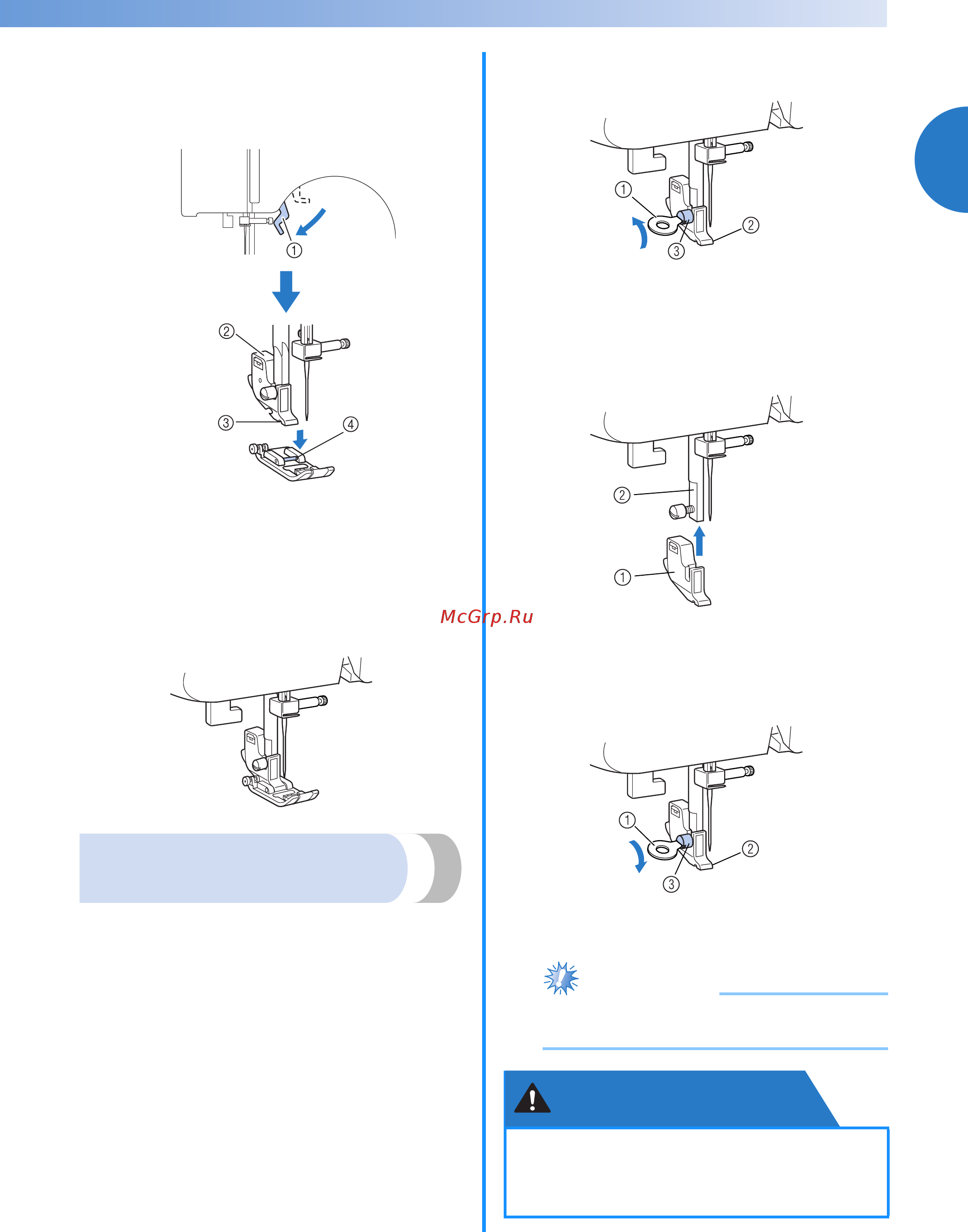

Плавно опустите рычаг прижимной
лапки так, чтобы стержень на
прижимной лапке зафиксировался в
ножке держателя прижимной лапки.
a Рычаг прижимной лапки
b Держатель прижимной лапки
c Ножка
d Стержень
Прижимная лапка установлена.
g
Поднимите рычаг прижимной лапки и
убедитесь, что прижимная лапка
закреплена надежно.
Снятие держателя
прижимной лапки
Снимайте держатель прижимной лапки перед
очисткой швейной машины или перед
установкой прижимной лапки, для которой
держатель не требуется (например, лапки для
квилтинга). Для снятия держателя прижимной
лапки используйте дискообразную отвертку.
a
Снимите прижимную лапку.
● Подробнее см. раздел «Замена
прижимной лапки» (стр. 36).
b
Для ослабления винта держателя прижимной
лапки используйте дискообразную отвертку.
a Дискообразная отвертка
b Держатель прижимной лапки
c Винт держателя прижимной лапки
■
Установка держателя прижимной лапки
a
Совместите держатель прижимной лапки с
левой нижней стороной стержня.
a Держатель прижимной лапки
b Стержень прижимной лапки
b
Удерживая держатель прижимной лапки
правой рукой, левой рукой затяните
винт дискообразной отверткой.
a Дискообразная отвертка
b Держатель прижимной лапки
c Винт держателя прижимной лапки
Примечание
●
При неправильной установке держателя прижимной
лапки натяжение нити будет неправильным.
● Надежно затягивайте винт держателя
прижимной лапки, иначе он может
выпасть, игла может задеть прижимную
лапку и погнуться или сломаться.
ОСТОРОЖНО!
