Brother Modern 210 E [11/120] Зона иглы и прижимной лапки
![Brother Modern 210 E [11/120] Зона иглы и прижимной лапки](/views2/1725523/page11/bgb.png)
9
1
———
—————————————————————————————————————————
—
———————————————————————————————————————————————————————————————————————————

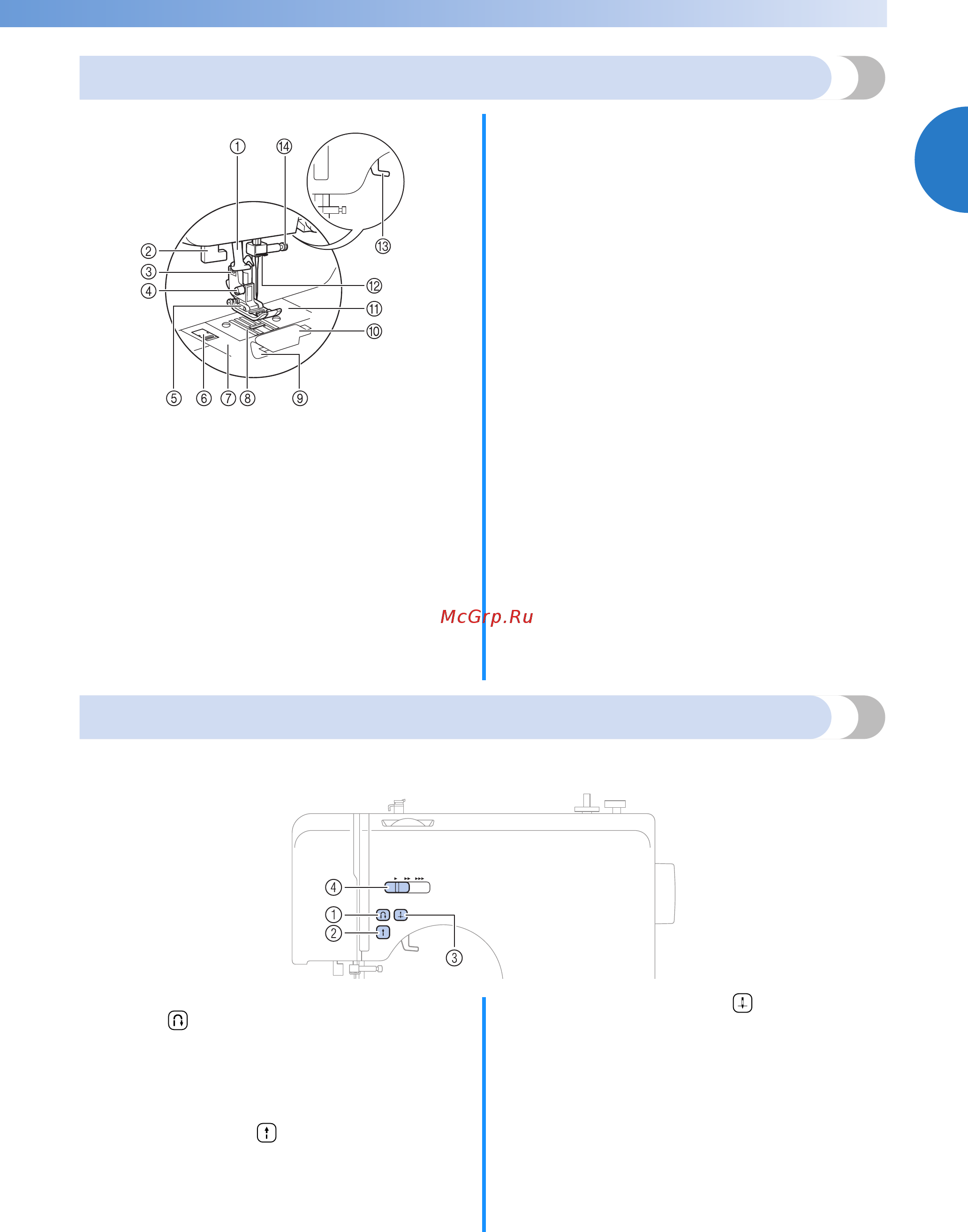

Зона иглы и прижимной лапки
a Нитевдеватель (для моделей с
нитевдевателем) (стр.28)
b Рычажок для выметывания петли
Опустите рычажок для выметывания петли при
обработке петель для пуговиц и закрепок.
c Держатель прижимной лапки
Прижимная лапка устанавливается на держатель
прижимной лапки.
d Винт держателя прижимной лапки
Винт держателя прижимной лапки служит для
фиксации держателя прижимной лапки.
e Прижимная лапка
Прижимная лапка служит для приложения к материалу
постоянного давления во время шитья. Установите прижимную
лапку, соответствующую выбранному типу строчки.
f Фиксатор крышки игольной пластины
Позволяет снять крышку игольной пластины.
g Крышка игольной пластины
Снимите крышку игольной пластины, чтобы очистить челнок.
h Гребенки транспортера
Гребенки транспортера служат для подачи ткани в
направлении шитья.
i
Система быстрой заправки нижней нити (для
моделей с системой быстрой заправки нижней нити)
Можно приступать к шитью без предварительного
вытягивания нижней нити (нити шпульки).
j Крышка челночного устройства
Откройте крышку челночного устройства, чтобы
установить шпульку.
k Игольная пластина
На игольной пластине нанесена разметка для
прошивания прямых швов.
l Нитенаправитель игловодителя
Проведите верхнюю нить через нитенаправитель
игловодителя.
m Рычаг прижимной лапки
Поднимите и опустите рычаг прижимной лапки,
чтобы поднять или опустить прижимную лапку.
n Винт иглодержателя
Используйте винт иглодержателя для фиксации иглы.
Кнопки управления
Кнопки управления позволяют выполнять различные основные операции данной швейной машины.
Кнопки управления различаются в зависимости от модели швейной машины.
a Кнопка «Обратные стежки/Закрепочные
стежки»
Нажмите кнопку «Обратные стежки/Закрепочные стежки» для
выполнения обратной строчки. Для выполнения обратных
стежков нажмите и удерживайте кнопку в нажатом положении.
Подробнее см. раздел «Выполнение закрепляющих стежков»
(стр.42).
b Кнопка «Пуск/Стоп»
Нажимайте кнопку «Пуск/Стоп» для начала или
остановки шитья. Если после начала шитья удерживать
эту кнопку нажатой, машина будет шить на малой
скорости. После остановки шитья игла опускается в
ткань. Подробнее см. раздел «Начало шитья» (стр. 41).
c Кнопка «Положение иглы»
Нажмите кнопку «Положение иглы», чтобы поднять
или опустить иглу. Обязательно поднимите иглу
перед заправкой нити в иглу. Используйте данную
кнопку, чтобы сменить направление шитья или
выполнить детальное шитье на ограниченной
поверхности. При двойном нажатии на кнопку
прошивается один стежок.
d Регулятор скорости шитья
Перемещайте регулятор скорости шитья для
нас
тройки скорости шитья.
