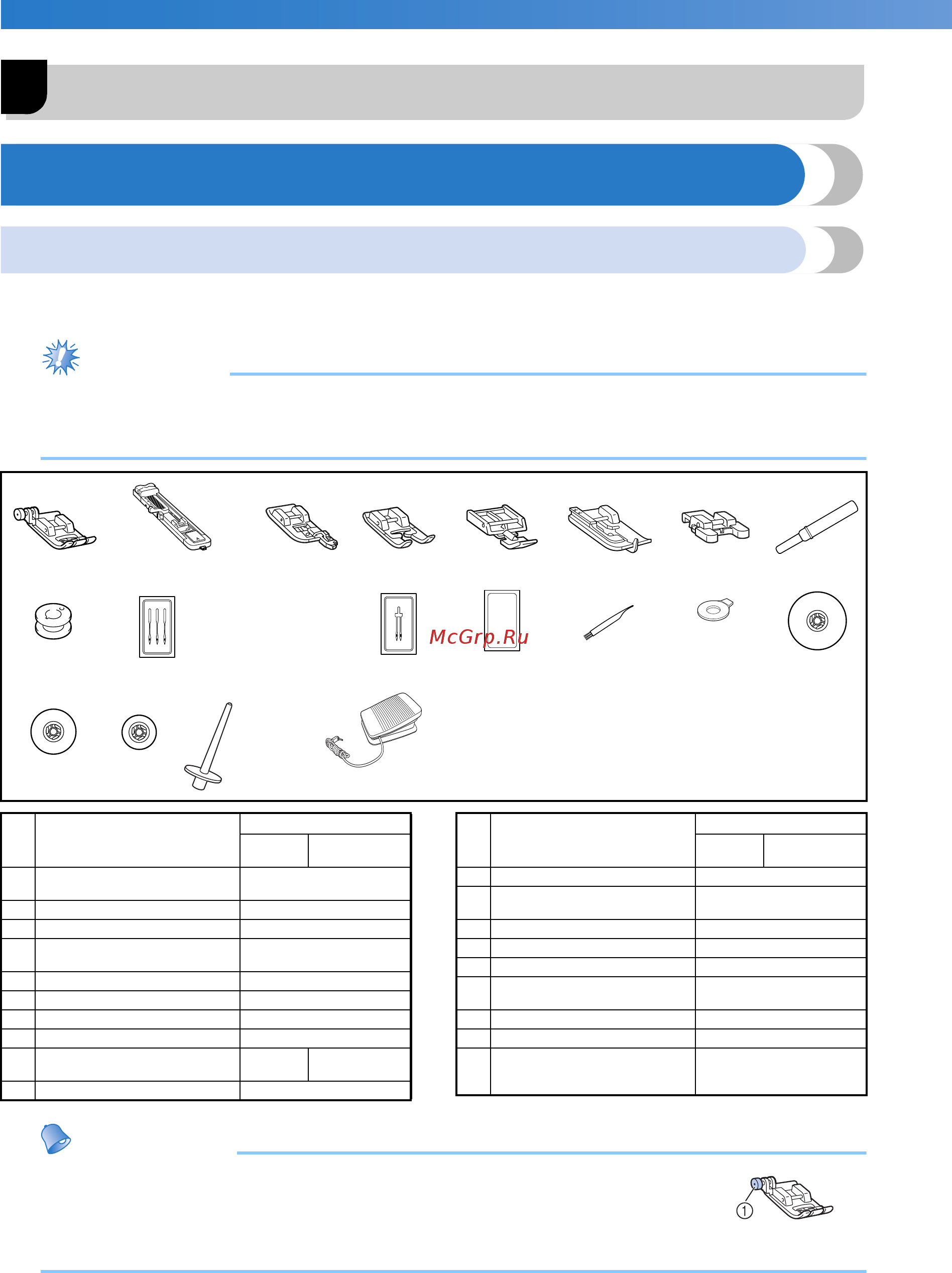

СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ ————————————————————————————————————————————————————————————————————————————————
——
1 СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ
ПРИНАДЛЕЖНОСТИ
Принадлежности в комплекте поставки
Открыв упаковку, убедитесь в наличии всех перечисленных ниже принадлежностей. Если какая-либо
из них отсутствует или повреждена, обратитесь к своему дилеру.
Примечание
● Винт держателя прижимной лапки можно приобрести у официального дилера. (Код изделия:
132730-122)
● Принадлежности в комплекте поставки различаются в зависимости от модели машины.
Напоминание
● О лапке для строчки зигзаг «J»;
Если возникают проблемы при выполнении толстого шва (например, в
начале сточки при шитье из толстой ткани), нажмите черную кнопку с
левой стороны лапки. (стр.45)
aЧерная кнопка
1.
2.
3. 4. 5. 6. 7. 8.
9. 10.
75/11 - 1 игла
90/14 - 1 игла
100/16 - 1 игла
11. 12.
90/14 - 1 игла
13. 14. 15.
16. 17. 18. 19.
№ Наименование
Код изделия
Северная и
Южная Америка
Другие
регионы
1
Лапка для строчки зигзаг «J»
(установлена на машине)
XZ5134-001
2
Лапка для обметывания петель «A»
XC2691-133
3
Лапка для краеобметочных работ «G»
XC3098-031
4
Лапка для выстрачивания
монограмм «N»
XD0810-031
5
Лапка для вшивания молнии «I»
X59370-021
6
Лапка для потайной строчки «R»
XE2650-001
7
Лапка для пришивания пуговиц «M»
XE2137-001
8 Вспарыватель для петель XZ5082-001
9
Шпульки (4)
(одна из них установлена на машине).
SA156
SFB:
XA5539-151
10 Набор игл XC8834-021
11 Двойная игла 131096-121
12
Игла с закругленным острием
(золотистая)
XD0360-021
13 Щеточка для очистки X59476-051
14 Дискообразная отвертка XC1074-051
15 Колпачок катушки (большой) 130012-024
16
Колпачок катушки (средний)
(на машине)
XE1372-001
17 Колпачок катушки (малый) 130013-124
18 Стержень для второй катушки XE2241-001
Педаль
XD0501-121 (для стран ЕС)
XC8816-071 (для
остальных регионов)
19
№ Наименование
Код изделия
Северная и
Южная Америка
Другие
регионы
