DIVAtop MICRO C
17
ES
cod. 3540S270 - 02/2010 (Rev. 00)
5. CARACTERÍSTICAS Y DATOS TÉCNICOS
5.1 Vista general y componentes principales

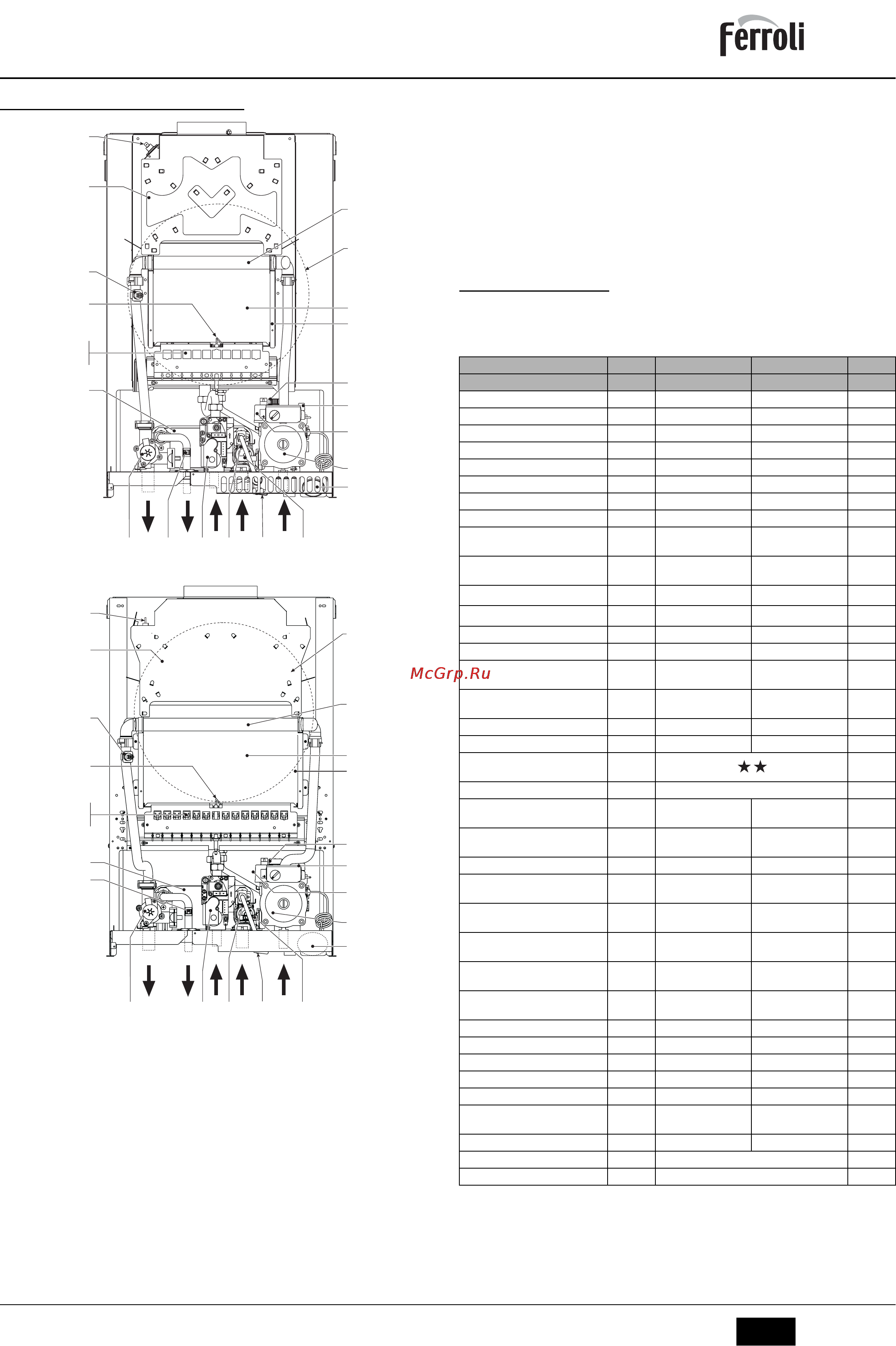

fig. 23 - Vista general DIVAtop MICRO C 24
fig. 24 - Vista general DIVAtop MICRO C 32
Leyenda de las figuras cap. 5
7 Entrada de gas
8 Salida de agua sanitaria
9 Entrada de agua sanitaria
10 Ida a instalación
11 Retorno desde calefacción
14 Válvula de seguridad
19 Cámara de combustión
20 Grupo de quemadores
26 Aislante de la cámara de combustión
27 Intercambiador de cobre
32 Bomba de circulación para calefacción
36 Purgador de aire automático
37 Filtro de entrada del agua
39 Regulador de caudal
42 Sensor de temperatura del agua sanitaria
44 Válvula de gas
47 Cable Modureg
56 Vaso de expansión
72 Termostato de ambiente
73 Termostato antihielo (opcional)
74 Grifo de llenado de la instalación
78 Cortatiro
81 Electrodo de encendido/detección
95 Válvula desviadora
126 Termostato de los humos
136 Caudalímetro
138 Sonda externa
139 Reloj programador a distancia (OpenTherm)
145 Manómetro
194 Intercambiador
246 Transductor de presión
278 Sensor doble (Seguridad + Calefacción)
288 Kit antihielo (para la instalación en el exterior)
5.2 Tabla de datos técnicos
En la columna de la derecha se indica la abreviatura utilizada en la placa de datos téc-
nicos.
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
DIVAtop MICRO C 24 DIVAtop MICRO C 32
Dato Unidad
Capacidad térmica máx kW 25.8 34.4 (Q)
Capacidad térmica mín kW 8.3 11.5 (Q)
Potencia térmica máx. en calefacción kW 23.5 31.3 (P)
Potencia térmica mín. en calefacción kW 7.0 9.7 (P)
Potencia térmica máx. en sanitario kW 23.5 31.3
Potencia térmica mín. en sanitario kW 7.0 9.7
Inyectores quemador G20 n° x Ø 11 x 1,35 15 x 1,35
Presión del gas de alimentación G20 mbar 20 20
Presión máxima después de la vál-
vula de gas (G20)
mbar 12.0 12.0
Presión mínima después de la válvula
de gas (G20)
mbar
1.5 1.5
Caudal máximo de gas G20
nm
3
/h
2.73 3.64
Caudal mínimo de gas G20
nm
3
/h
0.88 1.22
Inyectores quemador G31 n° x Ø 11 x 0,79 15 x 0,79
Presión del gas de alimentación G31 mbar 37.0 37
Presión máxima después de la vál-
vula de gas (G31)
mbar 35.0 35.0
Presión mínima después de la válvula
de gas (G31)
mbar 5.0 5.0
Caudal máximo de gas G31 kg/h 2.00 2.69
Caudal mínimo de gas G31 kg/h 0.65 0.90
Clase de eficiencia según la Directiva
92/42 CE
-
Clase de emisión NOx - 3 (<150 mg/kWh) (NOx)
Presión máx. de funcionamiento en
calefacción
bar 3 3
(PMS)
Presión mín. de funcionamiento en
calefacción
bar 0.8 0.8
Temperatura máxima de calefacción °C 90 90 (tmáx)
Contenido de agua del circuito de
calefacción
litros 1.0 1.2
Capacidad vaso de expansión cale-
facción
litros 8 10
Presión de precarga del vaso de
expansión de la calefacción
bar 1 1
Presión máxima de funcionamiento
en sanitario
bar 9 9
(PMW)
Presión mínima de funcionamiento
en sanitario
bar 0,25 0.25
Caudal de agua sanitaria Dt 25 °C l/min 13.4 17.9
Caudal de agua sanitaria Dt 30 °C l/min 11.2 14.9 (D)
Grado de protección IP X5D X5D
Tensión de alimentación V/Hz 230 V/50 Hz 230 V/50 Hz
Potencia eléctrica absorbida W 80 90
Potencia eléctrica absorbida en sani-
tario
W80 90
Peso sin carga kg 28 31
Tipo de aparato
B
11BS
PIN CE 0461BR0843
