DIVAtop MICRO C
23
TR
cod. 3540S270 - 02/2010 (Rev. 00)
Harici montaj için antifriz kiti (opsiyonel)
Cihazın korunaklı bir yere monte edilmesi halinde, sıcak musluk suyu devresinin don-
masını önlemek için uygun antifriz kiti ile donatılması gereklidir. Kit, bir termostat ve dört
adet elektrikli ısıtıcıdan oluúmaktadır. Kit ile ilgili talimatlara riayet ederek, kitin elektronik
kartına ba÷lantısını yapınız ve termostat ile ısıtıcıları musluk suyu borularının üzerine
monte ediniz.
Harici rüzgar koruma ızgarası (opsiyonel)
Kombinin kısmi korunaklı bir yere monte edilmesi halinde, su ve gaz ba÷lantılarının ta-
mamlanmasından sonra, kit içinde bulunan talimatlara göre uygun bir rüzgardan koruma
ızgarası monte edilmelidir.
Güneú enerjisi sistemlerine ba÷lantı
Bu cihaz güneú enerjisi sistemleri ile birlikte kullanılacak úekilde tasarlanmıútır (úek. 18).
Bu tip bir kurulum gerçekleútirmek istedi÷iniz takdirde aúa÷ıdaki talimatlara riayet ediniz:
1. Cihazı ilk çalıútırma iúlemine ayarlamak için Müúteri Teknik Servis Merkezi ile temas
kurunuz.
2. Cihaz üzerinde yaklaúık 50°C'lik bir sıcak su ayarı yapınız.
3. FERROLI Özel hidrolik kitlerinin kullanılması önerilmektedir.

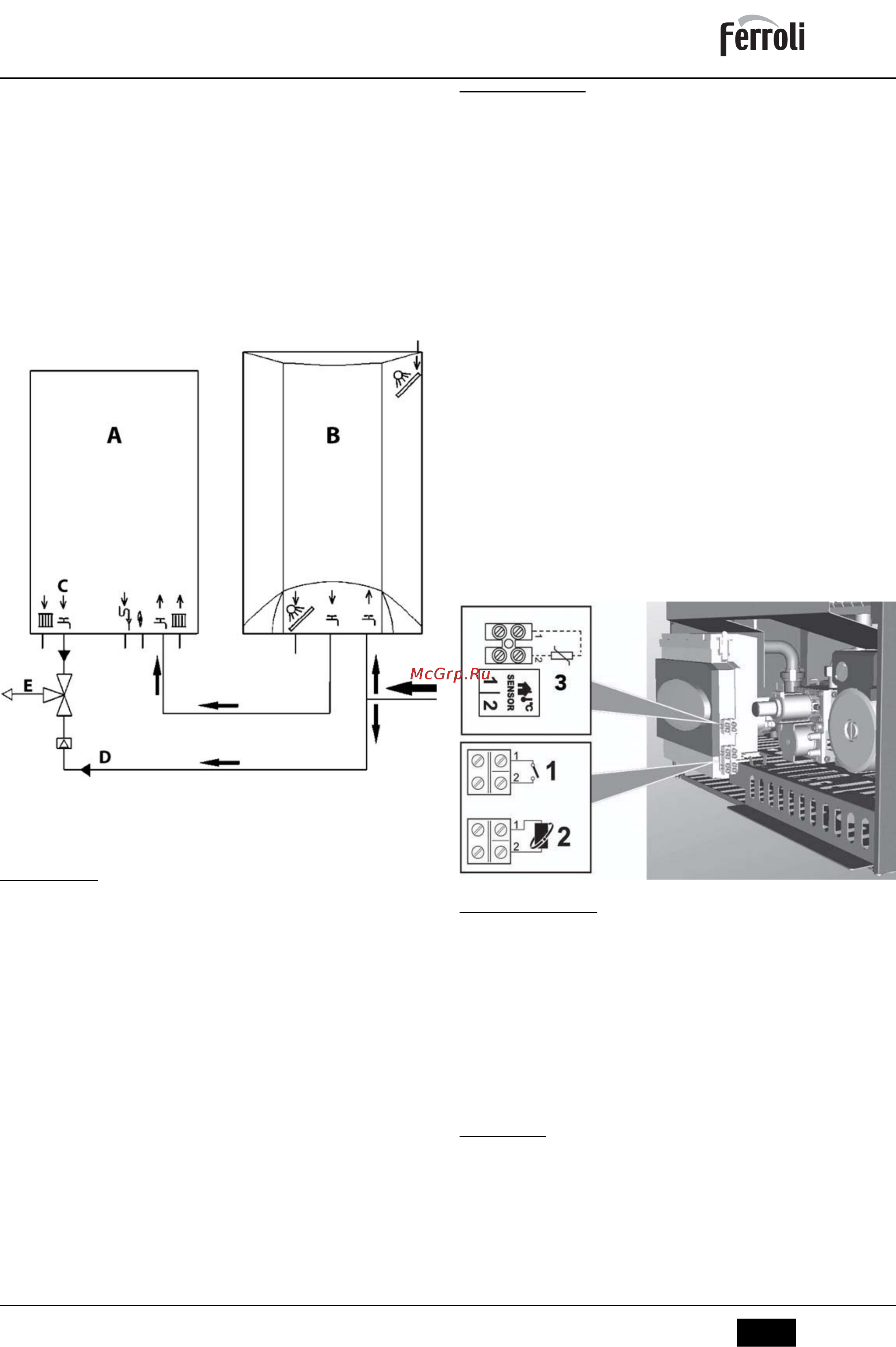

úek. 18 - Güneú enerjisi sistem úeması
A Duvar tipi kombi
B Sıcak su akümülatörü
C Sıcak musluk suyu çıkıúı
D So÷uk musluk suyu
E Karıúım
3.4 Gaz ba÷lantısı
B
Ba÷lantı iúlemini yapmadan önce, cihazın mevcut yakıt tipi ile çalıúmak üzere
ayarlanmıú oldu÷undan emin olunuz ve kombinin iyi bir úekilde çalıúmasını
etkileyebilecek olan herhangi bir kalıntıyı temizlemek amacıyla gaz sisteminin
bütün borularını dikkatlice temizleyiniz.
Gaz, yürürlükteki standartlara uygun olarak ilgili bulunan konnektöre (bkz. úek. 17) sert
metal borular ile veya devamlı esnek s/çelik duvar boru tesisatı ile ve de sistem ile kombi
arasına bir gaz muslu÷u yerleútirmek suretiyle ba÷lanmalıdır. Tüm gaz ba÷lantılarının
sıkı bir úekilde ba÷landı÷ından emin olunuz. Gaz ölçerin kapasitesi, kendisine ba÷lanmıú
olan bütün ekipmanların eú-zamanlı kullanımı için yeterli olmalıdır. Kombiden çıkan gaz
borusunun çap de÷eri cihaz ile gaz ölçer arasındaki borunun çapını belirleyici de÷ildir;
bu borunun çapı uzunlu÷una ve basınç kaybına göre ve yürürlükteki mevcut standartlara
göre seçilmelidir.
B
Elektrikli cihazları topraklamak amacıyla gaz borularını kullanmayınız.
3.5 Elektrik ba÷lantıları
Elektrik úebekesine ba÷lantı
B
Cihazın elektriksel güvenli÷i sadece, e÷er mevcut standartlara uygun bir úekil-
de verimli ve etkin topraklama sistemine do÷ru bir úekilde ba÷lanırsa garanti
edilmektedir. Mesleki açıdan kalifiye bir personele, topraklama sisteminin veri-
mlili÷ini ve de uygunlu÷unu kontrol ettiriniz; imalatçı, topraklama sistemindeki
arıza nedeniyle meydana gelecek hasarlardan dolayı sorumlu olmayacaktır.
Aynı zamanda, elektrik sisteminin, kombi bilgi levhasında belirtilen, alet ta-
rafından maksimum (en yüksek) çıkıú gücüne uygun úekilde ayarlı olup ol-
madı÷ını da kontrol ediniz.
Kombinin elektrik kablolarının tesisatı önceden yapılmıú ve elektrik hattına ba÷lantı için
bir Y-kablo ve de fiú ile birlikte temin edilmiútir. Ana ba÷lantılar kalıcı bir ba÷lantı úekliyle
yapılmalı ve minimum açıklı÷ı en az 3 mm olan kontaklara sahip bir tek-kutuplu siviç ile
donatılmalı ve kombi ile hat arasına maksimum 3A de÷erinde bir ara sigorta yerleútiril-
melidir. Elektrik ba÷lantılarında kutupların do÷ru olmasına dikkat edilmelidir (FAZ:
kahverengi kablo / NÖTR: mavi kablo / TOPRAK: sarı - yeúil kablo). Montaj iúlemi
esnasında veya güç kablosunu de÷iútirirken, topraklama kablosu di÷er kablolara göre 2
cm daha uzun bırakılmalıdır.
B
Kullanıcının cihazın güç kablosunu asla de÷iútirmemesi gerekmektedir. E÷er
kablo hasar görürse, cihazı kapatınız ve bu kablonun sadece profesyonel
açıdan kalifiye bir eleman tarafından de÷iútirilmesini sa÷layınız. E÷er elektrik
güç kablosunu de÷iútirecekseniz, sadece maksimum dıú çeper çapı 8 mm olan
bir “HAR H05 VV-F” 3x0.75 mm2 kablosunu kullanınız.
Ortam termostatı (opsiyonel)
B
DøKKAT: ORTAM TERMOSTATININ KONTAKLARI TEMøZ DURUMDA OL-
MALIDIR. 230 V VOLTAJIN, ORTAM TERMOSTATININ TERMøNALLERøNE
BAöLANMASI, ELEKTRONøK KARTTA TAMøRø MÜMKÜN OLMAYAN ARIZA-
LARA NEDEN OLACAKTIR.
Bir uzaktan kumanda veya zamanlayıcı takarken, bu cihazlar için elektrik be-
slemesini bunların kontak kesim noktalarından yapmayınız. Bunlar için elektrik/
güç temini için, cihazın tipine ba÷lı olarak direk olarak ana hatta veya akülere
ba÷lantı yapılmalıdır.
Elektrik terminaline eriúim
Kombinin ön panelini çıkardıktan sonra (bkz. úek. 22), harici sensörün ba÷lantısı (kısım
3 úek. 19), ortam termostatı ba÷lantısı (kısım 1 úek. 19) veya uzaktan kumanda
ba÷lantısı (kısım 2 úek. 19) için terminal borduna eriúim mümkündür.
úek. 19 - Elektrik terminaline eriúim
3.6 Hava/duman kanalları
Bacaya ba÷lantı borusunun çapı, geri-akıú-önleme cihazının ba÷lantı borusununkinden
daha küçük olmamalıdır. Geri-akıú önleme cihazından baúlayarak, dikey kesit de÷eri en
az yarım metre uzunlu÷unda olmalıdır. Baca ba÷lantılarının ve ba÷lantı borularının ebat
ve montajı ile ilgili olarak mevcut standartlara riayet edilmelidir.
B
Kombi, yetersiz çekim veya duman kanallarının tıkanması durumunda cihazın
çalıúmasını durduran bir emniyet cihazı (duman termostatı) ile donatılmıútır. Bu
cihaz asla kurcalanmamalı veya devre dıúı bırakılmamalıdır.
4. SERVIS VE BAKøM
Açıklanan tüm ayarlama, dönüútürme, servis alma, aúa÷ıda anlatılan bakım iúlemleri
yalnızca Müúteri Teknik Destek Servisinden gelen personel gibi Kalifiye bir Personel
(yürürlükteki standartların öngördü÷ü profesyonel teknik gereklilikler hakkında bilgi
sahibi olan bir kiúi) tarafından gerçekleútirilmelidir.
FERROLI Cihazın yetkisiz kiúiler tarafından kurcalanmasından kaynaklanan insanlara
ve/veya eúyalara gelebilecek her tür hasardan dolayı hiçbir sorumluluk kabul etmez.
4.1 Ayarlamalar
Gaz temini dönüúümü
Bu cihaz hem Do÷al gaz ile hem de sıvı gaz (LPG) ile çalıúabilmektedir ve ayrıca bu iki gazdan
birisi ile çalıúmak üzere gerekli ayarları, ambalaj ve veri-plakasında da açık bir úekilde gösterilmiú
oldu÷u gibi fabrikada yapılmaktadır. Cihaz, kullanılmak üzere ayarlanmıú oldu÷u gaz türünden
farklı bir gaz ile çalıútırılaca÷ı zaman, bir gaz dönüúüm kiti gerekmektedir, lütfen aúa÷ıda
açıklandı÷ı úekilde uygulamalar yapınız:
1. Ana brülör alev uçlarını de÷iútiriniz ve kullanılmakta olan gazın tipine göre
sez. 5.2
teknik
veri tablosunda belirtildi÷i úekilde uçları takınız.
2. Gaz tipi için verilen parametreyi düzenleyiniz:
• kombiyi uyku moduna getiriniz
