DIVAtop MICRO C
41
FR
cod. 3540S270 - 02/2010 (Rev. 00)
• Mettre la chaudière en mode veille
• appuyer sur la touche reset (rep. 8 - fig. 1) pendant 10 secondes : l'afficheur
visualise "TS" clignotant
• appuyer sur la touche reset (rep. 8 - fig. 1) : L'afficheur visualise “P01”.
• Appuyer sur les touches "Sanitaire" (réf. 1 et 2 - fig. 1) pour pro-
grammer le paramètre 00 (fonctionnement au méthane) ou 01 (fonctionnement
au GPL).
• appuyer sur la touche fig. 1reset (rep. 8 - ) pendant 10 secondes.
• La chaudière repasse en mode veille
3. Régler les pressions minimum et maximum au brûleur (voir paragraphe correspon-
dant) en programmant les valeurs indiquées dans le tableau des données techni-
ques pour le type de gaz utilisé
4. Appliquer la plaquette adhésive contenue dans le kit de transformation près de la
plaquette des données techniques en vue de signaler la transformation effectuée.
Activation du mode TEST
Appuyer en même temps sur les touches chauffage (rep. 3 et 4 -
fig. 1
) pendant
5 secondes de manière à activer le mode
TEST
. La chaudière s'allume à la puissance maximale
de chauffage fixée comme décrit dans le paragraphe suivant.
Les symboles du chauffage (rep. 24 -
fig. 1
) et de l'eau chaude sanitaire (rep. 12 -
fig. 1
) se met-
tent à clignoter sur l'afficheur ; la puissance chauffage et la puissance d'allumage seront respecti-
vement visualisées.

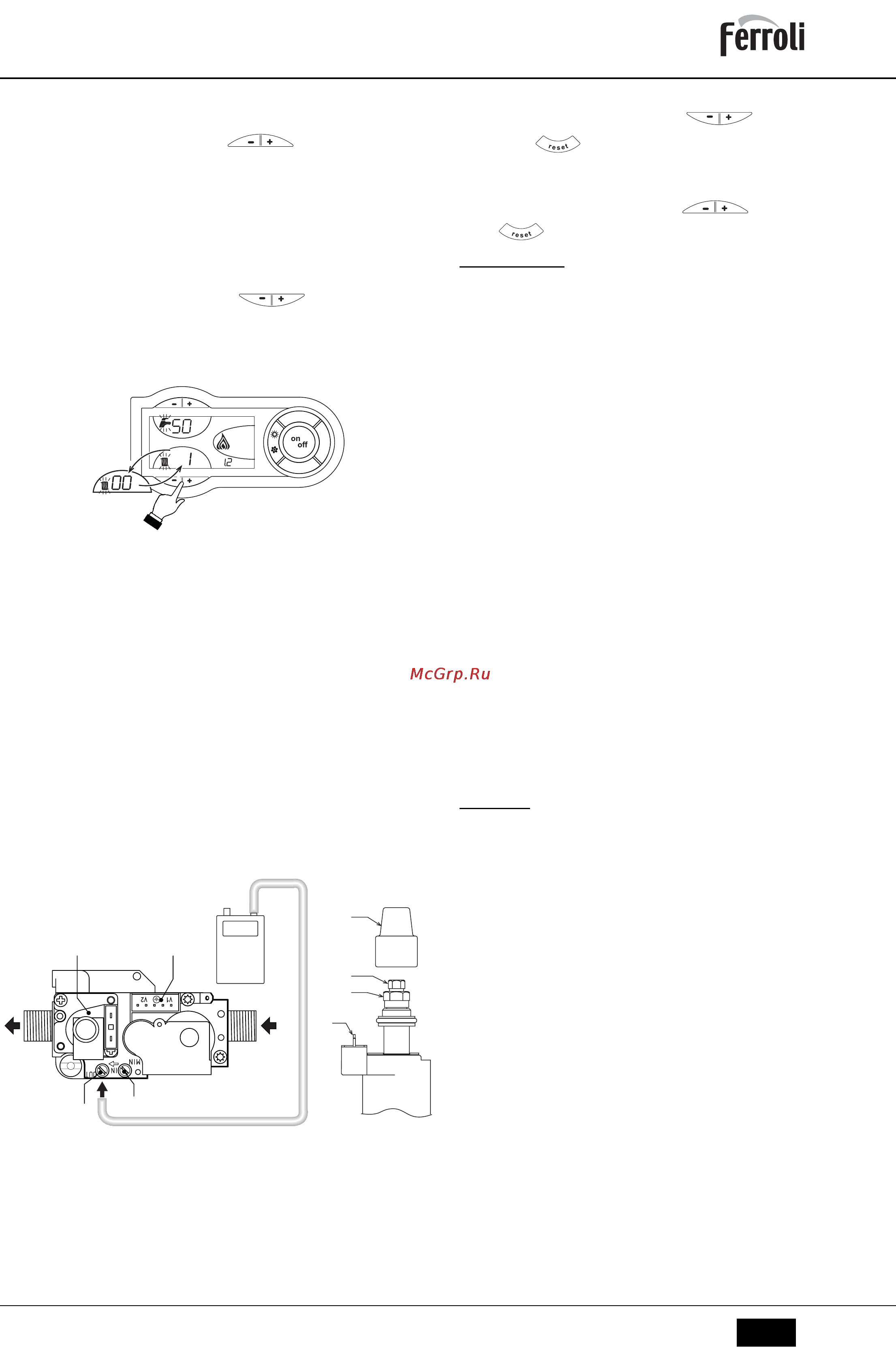

fig. 20 - Mode TEST (puissance chauffage = 100%)
Pour quitter le mode TEST, refaire la séquence d'activation.
Le mode TEST se désactive en tout cas automatiquement après un laps de temps de 15 minutes.
Réglage de la pression au brûleur
Cet appareil, de type à modulation de flamme, a deux valeurs de pression fixes : la valeur mini-
male et la valeur maximale qui doivent être indiquées dans le tableau des caractéristiques tech-
niques en fonction du type de gaz utilisé.
• Relier un manomètre à la prise de pression B montée en aval de la vanne à gaz.
• Retirer le capuchon de protection
"D"
.
• Faire fonctionner la chaudière en mode
TEST
fig. 1
.
• Prérégler la pression maximum à la valeur de tarage, en tournant la vis
"G"
en sens horaire
pour augmenter la pression et en sens antihoraire pour la diminuer.
• Débrancher un des deux faston
"C"
du modureg
"F"
sur la soupape de gaz.
• Régler la pression minimum à la valeur de tarage par la vis"E" , en sens horaire pour aug-
menter et en sens antihoraire pour diminuer.
• Éteindre et allumer le brûleur en contrôlant que la valeur de la pression minimum reste sta-
ble.
• Rebrancher le faston
"C"
séparé du modureg
"F"
sur la soupape à gaz
• Vérifier que la pression maximale n'ait subi aucune variation
• Remettre en place le capuchon de protection
"D
.
• Pour terminer le mode
TEST
, répéter la séquence d'activation ou bien attendre 15 minutes.
A
Après avoir effectué le contrôle ou le réglage de la pression, sceller la vis de ré-
glage avec de la peinture ou un plomb spécifique.
fig. 21 - Vanne à gaz
A
Prise de pression en amont
B
Prise de pression en aval
C
Connexion électrique Modureg
D
Capuchon de protection
E
Réglage de la pression minimale
F
Modureg
G
Réglage de la pression minimale
I
Connexion électrique vanne à gaz
M
Manomètre
R
Sortie gaz
S
Arrivée gaz
Réglage de la puissance de chauffage
Pour régler la puissance de chauffage, positionner la chaudière en mode TEST (voir
sez. 4.1). Appuyer sur les touches Chauffage (rep. 3 et 4 - fig. 1) pour aug-
menter ou diminuer la puissance (Minimum = 00 - Maximum = 100). En appuyant sur la
touche RESET dans les 5 secondes qui suivent le réglage, la puissance reste-
ra celle à peine fixée. Quitter le mode TEST (voir sez. 4.1).
Réglage de la puissance d'allumage
Pour régler la puissance d'allumage, positionner la chaudière en mode TEST (voir
sez. 4.1). Appuyer sur les touches Sanitaire (rep. 1 et 2 - fig. 1) pour aug-
menter ou diminuer la puissance (Minimum = 00 - Maximum = 60). En appuyant sur la
touche dans les 5 secondes qui suivent le réglage, la puissance d'allumage
restera celle à peine fixée. Quitter le mode TEST (voir sez. 4.1).
4.2 Mise en service
B
Vérifications à effectuer au premier allumage et après toutes les opérations
d'entretien ayant occasionné le débranchement des installations ou des inter-
ventions sur les dispositifs de sécurité ou des parties de la chaudière.
Avant d'allumer la chaudière
• Ouvrir les soupapes d'arrêt éventuelles entre la chaudière et l'installation.
• Vérifier l'étanchéité de l'installation de gaz en procédant avec prudence et en utili-
sant une solution aqueuse pour détecter les fuites éventuelles au niveau des rac-
cords.
• Vérifier le préremplissage correct du vase d'expansion (réf. sez. 5.2)
• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière
et les installations, en ouvrant la vanne d'évent d'air sur la chaudière et les vannes
d'évent sur l'installation.
• Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
• Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise
à la terre
• Vérifier que la pression de gaz pour le chauffage est bien celle requise
• Vérifier qu'il n'y ait pas de liquides ou de matériaux inflammables dans les alentours
immédiats de la chaudière
Vérification pendant le fonctionnement
• Allumer l'appareil comme indiqué chap. sez. 2.3.
• S'assurer de l'étanchéité des circuits du combustible et des circuits hydrauliques.
• Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonc-
tionnement de la chaudière.
• Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correcte-
ment.
• Vérifier que vanne à gaz module correctement en chauffage et en production
d'ECS.
• Vérifier que l'allumage de la chaudière s'effectue correctement, en faisant plusieurs
essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la com-
mande à distance.
• S'assurer que la consommation de gaz indiquée par le compteur correspond bien à
celle indiquée dans le tableau des caractéristiques techniques chap. sez. 5.2.
• Vérifier qu'en absence de besoins thermiques, le brûleur s'allume correctement à
l'ouverture d'un robinet d'eau chaude sanitaire. Contrôler qu'à l'ouverture d'un robi-
net d'eau chaude, pendant le fonctionnement en chauffage, le circulateur de chauf-
fage s'arrête et que la production d'eau sanitaire s'effectue régulièrement.
• Vérifier la programmation correcte des paramètres et effectuer les personnalisa-
tions (courbe de compensation, puissance, température etc.)
4.3 Entretien
Contrôle périodique
Pour s'assurer un fonctionnement correct et durable de l'appareil, faire effectuer par un
professionnel qualifié un contrôle annuel qui prévoit les opérations décrites ci-après.
• Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats,
etc.) doivent fonctionner correctement.
• Le circuit d'évacuation des fumées doit être parfaitement efficace.
(Chaudière à chambre étanche : ventilateur, pressostat, etc. - La chambre doit être
étanche : joints, serre-câbles etc.)
(Chaudière à chambre ouverte : antirefouleur, thermostat fumées, etc.)
• Les conduits et le terminal air-fumées doivent être libres de tout obstacle et ne pas
présenter de fuites
• Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour
le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
• L'électrode doit être libre de toute incrustation et positionnée correctement.
• Les installations de gaz et d'eau doivent être parfaitement étanches.
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est
pas le cas, ramener la pression à cette valeur.
• La pompe de circulation ne doit pas être bloquée.
• Le vase d'expansion doit être chargé.
• La charge et la pression de gaz doivent correspondre aux valeurs indiquées dans
les tables correspondantes.
A
L'éventuel nettoyage de l'habillage, du tableau de commande et des "enjoli-
veurs" de la chaudière peut être effectué avec un chiffon doux et humide, éven-
tuellement imbibé d'eau savonneuse. Tous les produits abrasifs et solvants
sont à proscrire.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
+
M
D
E
G
C
F
FI
B
A
RS
