DIVAtop MICRO C
8
IT
cod. 3540S270 - 02/2010 (Rev. 00)
5. CARATTERISTICHE E DATI TECNICI

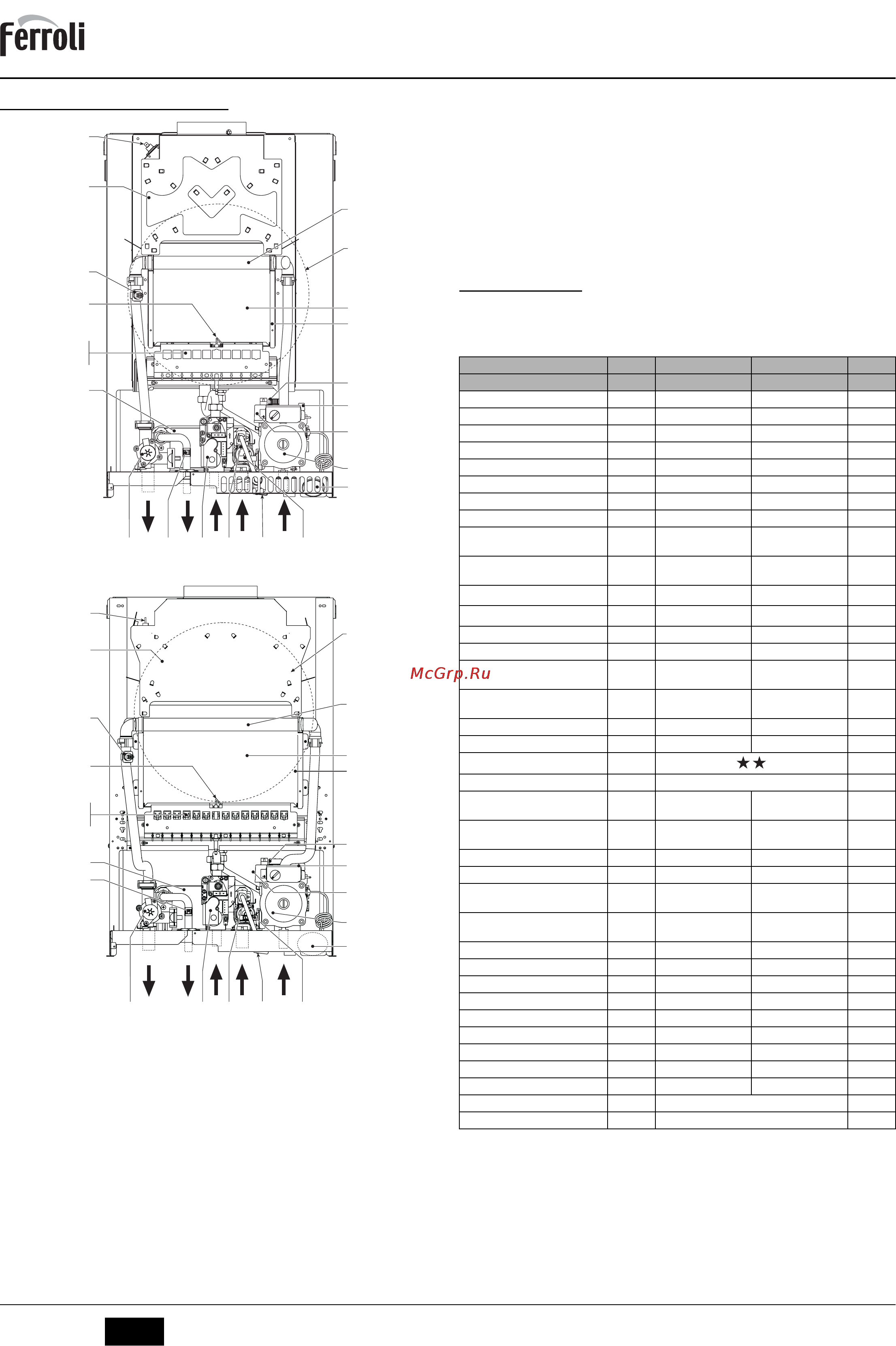

5.1 Vista generale e componenti principali
fig. 23 - Vista generale DIVAtop MICRO C 24
fig. 24 - Vista generale DIVAtop MICRO C 32
Legenda figure cap. 5
7 Entrata gas
8 Uscita acqua sanitaria
9 Entrata acqua sanitaria
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
19 Camera combustione
20 Gruppo bruciatori
26 Isolante camera di combustione
27 Scambiatore in rame
32 Circolatore riscaldamento
36 Sfiato aria automatico
37 Filtro entrata acqua
39 Regolatore di portata
42 Sensore di temperatura sanitaria
44 Valvola gas
47 Modureg
56 Vaso di espansione
72 Termostato ambiente
73 Termostato antigelo (opzionale)
74 Rubinetto di riempimento impianto
78 Antirefouleur
81 Elettrodo d’accensione/rilevazione
95 Valvola deviatrice
126 Termostato fumi
136 Flussometro
138 Sonda esterna
139 Cronocomando remoto (OpenTherm)
145 Manometro
194 Scambiatore
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + Riscaldamento)
288 Kit antigelo (opzionale per installazione all’esterno)
5.2 Tabella dati tecnici
Nella colonna a destra viene indicata l’abbreviazione utilizzata nella targhetta dati tecni-
ci.
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
DIVAtop MICRO C 24 DIVAtop MICRO C 32
Dato Unità
Portata termica max kW 25.8 34.4 (Q)
Portata termica min kW 8.3 11.5 (Q)
Potenza Termica max riscaldamento kW 23.5 31.3 (P)
Potenza Termica min riscaldamento kW 7.0 9.7 (P)
Potenza Termica max sanitario kW 23.5 31.3
Potenza Termica min sanitario kW 7.0
9.7
Ugelli bruciatore G20 n° x Ø 11 x 1.35 15 x 1.35
Pressione gas alimentazione G20 mbar 20 20
Pressione max a valle valvola a gas
(G20)
mbar 12.0 12.0
Pressione min a valle valvola a gas
(G20)
mbar
1.5 1.5
Portata gas max G20
nm
3
/h
2.73 3.64
Portata gas min G20
nm
3
/h
0.88 1.22
Ugelli bruciatore G31 n° x Ø 11 x 0.79 15 x 0.79
Pressione gas alimentazione G31 mbar 37.0 37
Pressione max a valle valvola a gas
(G31)
mbar 35.0 35.0
Pressione min a valle valvola a gas
(G31)
mbar 5.0 5.0
Portata gas max G31 kg/h 2.00 2.69
Portata gas min G31 kg/h 0.65 0.90
Classe efficienza direttiva 92/42 EEC -
Classe di emissione NOx - 3 (<150 mg/kWh) (NOx)
Pressione max esercizio riscalda-
mento
bar 3 3
(PMS)
Pressione min esercizio riscalda-
mento
bar 0.8 0.8
Temperatura max riscaldamento °C 90 90 (tmax)
Contenuto acqua riscaldamento litri 1.0 1.2
Capacità vaso di espansione riscalda-
mento
litri 8 10
Pressione precarica vaso di espan-
sione riscaldamento
bar 1 1
Pressione max di esercizio sanitario bar 9 9 (PMW)
Pressione min di esercizio sanitario bar 0,25 0.25
Portata sanitaria Dt 25°C l/min 13.4 17.9
Portata sanitaria Dt 30°C l/min 11.2 14.9 (D)
Grado protezione IP X5D X5D
Tensione di alimentazione V/Hz 230V/50Hz 230V/50Hz
Potenza elettrica assorbita W 80 90
Potenza elettrica assorbita sanitario W 80 90
Peso a vuoto kg 28 31
Tipo di apparecchio
B
11BS
PIN CE 0461BR0843
