DIVAtop MICRO C
51
RO
cod. 3540S270 - 02/2010 (Rev. 00)

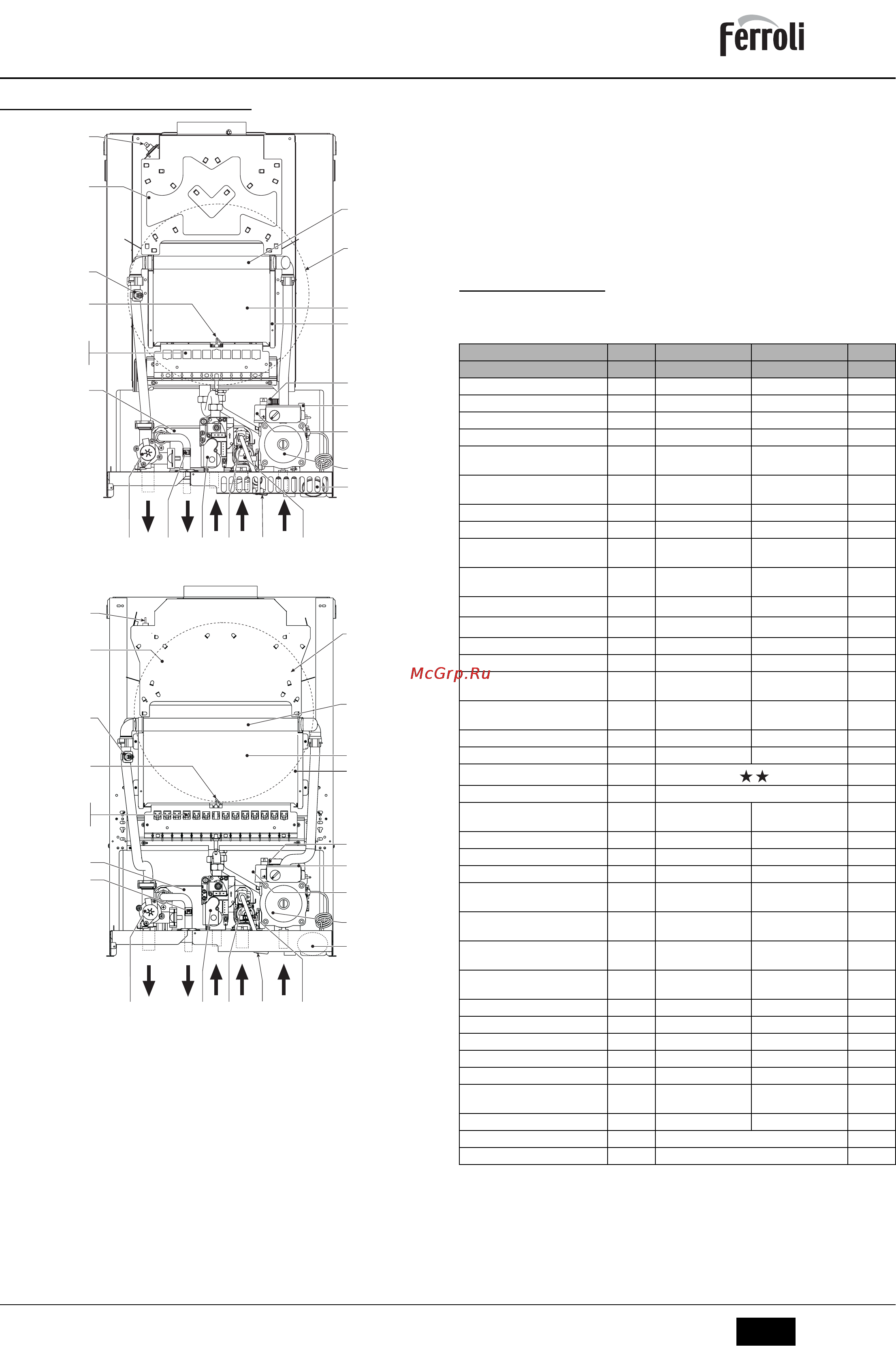

5. CARACTERISTICI úI DATE TEHNICE
5.1 Vedere generalăúi componente principale
fig. 23 - Vedere generală DIVAtop MICRO C 24
fig. 24 - Vedere generală DIVAtop MICRO C 32
Legendă figuri cap. 5
7 Intrare gaz
8 Ieúire apă caldă menajeră
9 Intrare apă menajeră
10 Tur instalaĠie
11 Retur instalaĠie
14 Supapă de siguranĠă
19 Cameră de ardere
20 Grup arzătoare
26 Izolator cameră de combustie
27 Schimbător din aramă
32 Pompă de circulaĠie încălzire
36 Evacuare automată aer
37 Filtru intrare apă
39 Regulator de debit
42 Senzor temperatură apă menajeră
44 Valvă de gaz
47 Cablu "modureg"
56 Vas de expansiune
72 Termostatul de cameră
73 Termostat antiîngheĠ (opĠional)
74 Robinet de umplere instalaĠie
78
Dispozitiv antirefulare
81 Electrod de aprindere/detectare
95 Valvă deviatoare
126 Termostat gaze arse
136 Debitmetru
138 Sondă externă
139 Cronocomandă la distanĠă (OpenTherm)
145 Manometru
194 Schimbător de căldură
246 Transductor de presiune
278 Senzor dublu (SiguranĠă + Încălzire)
288 Kit antiîngheĠ (opĠional pentru instalarea la exterior)
5.2 Tabel cu datele tehnice
În coloana din dreapta e indicată abrevierea utilizată pe plăcuĠa cu datele tehnice.
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
DIVAtop MICRO C 24 DIVAtop MICRO C 32
Dată Unitate
Putere termică max kW 25.8 34.4 (Q)
Putere termică min kW 8.3 11.5 (Q)
Putere termică max. încălzire kW 23.5 31.3 (P)
Putere termică min. încălzire kW 7.0 9.7 (P)
Putere Termică max. apă caldă
menajeră
kW 23.5 31.3
Putere Termică min. apă caldă
menajeră
kW 7.0 9.7
Duze arzător G20 nr. x ě 11 x 1,35 15 x 1,35
Presiune gaz alimentare G20 mbar 20 20
Presiune max. în aval de valva de
gaz (G20)
mbar 12.0 12.0
Presiune min. în aval de valva de gaz
(G20)
mbar
1.5 1.5
Debit gaz max. G20
nm
3
/h
2.73 3.64
Debit gaz min. G20
nm
3
/h
0.88 1.22
Duze arzător G31 n° x ě 11 x 0,79 15 x 0,79
Presiune gaz alimentare G31 mbar 37.0 37
Presiune max. în aval de valva de
gaz (G31)
mbar 35.0 35.0
Presiune min. în aval de valva de gaz
(G31)
mbar 5.0 5.0
Debit gaz max. G31 kg/h 2.00 2.69
Debit gaz min. G31 kg/h 0.65 0.90
Clasă eficienĠă directiva 92/42 CEE -
Clasă de emisii NOx - 3 (<150 mg/kWh) (NOx)
Presiune max. de funcĠionare încăl-
zire
bar 3 3
(PMS)
Presiune min. de funcĠionare încălzire bar 0.8 0.8
Temperatură max. încălzire °C 90 90 (tmax)
ConĠinut apă încălzire L 1.0 1.2
Capacitatea vasului de expansiune
pentru instalaĠia de încălzire
L8 10
Presiune de preîncărcare vas de
expansiune încălzire
bar 1 1
Presiune max. de funcĠionare apă
caldă menajeră
bar 9 9
(PMW)
Presiune min. de funcĠionare apă
caldă menajeră
bar 0,25 0.25
Debit apă caldă menajeră Dt 25°C l/min 13.4 17.9
Debit apă caldă menajeră Dt 30°C l/min 11.2 14.9 (D)
Grad de protecĠie X4D X5D X5D
Tensiune de alimentare V/Hz 230V/50Hz 230V/50Hz
Puterea electrică
absorbită W80 90
Putere electrică absorbită apă caldă
menajeră
W80 90
Greutate în gol kg 28 31
Tip de aparat
B11BS
PIN CE 0461BR0843
