DIVAtop MICRO C
3
IT
cod. 3540S270 - 02/2010 (Rev. 00)
6
Accensione caldaia
Fornire alimentazione elettrica all'apparecchio.

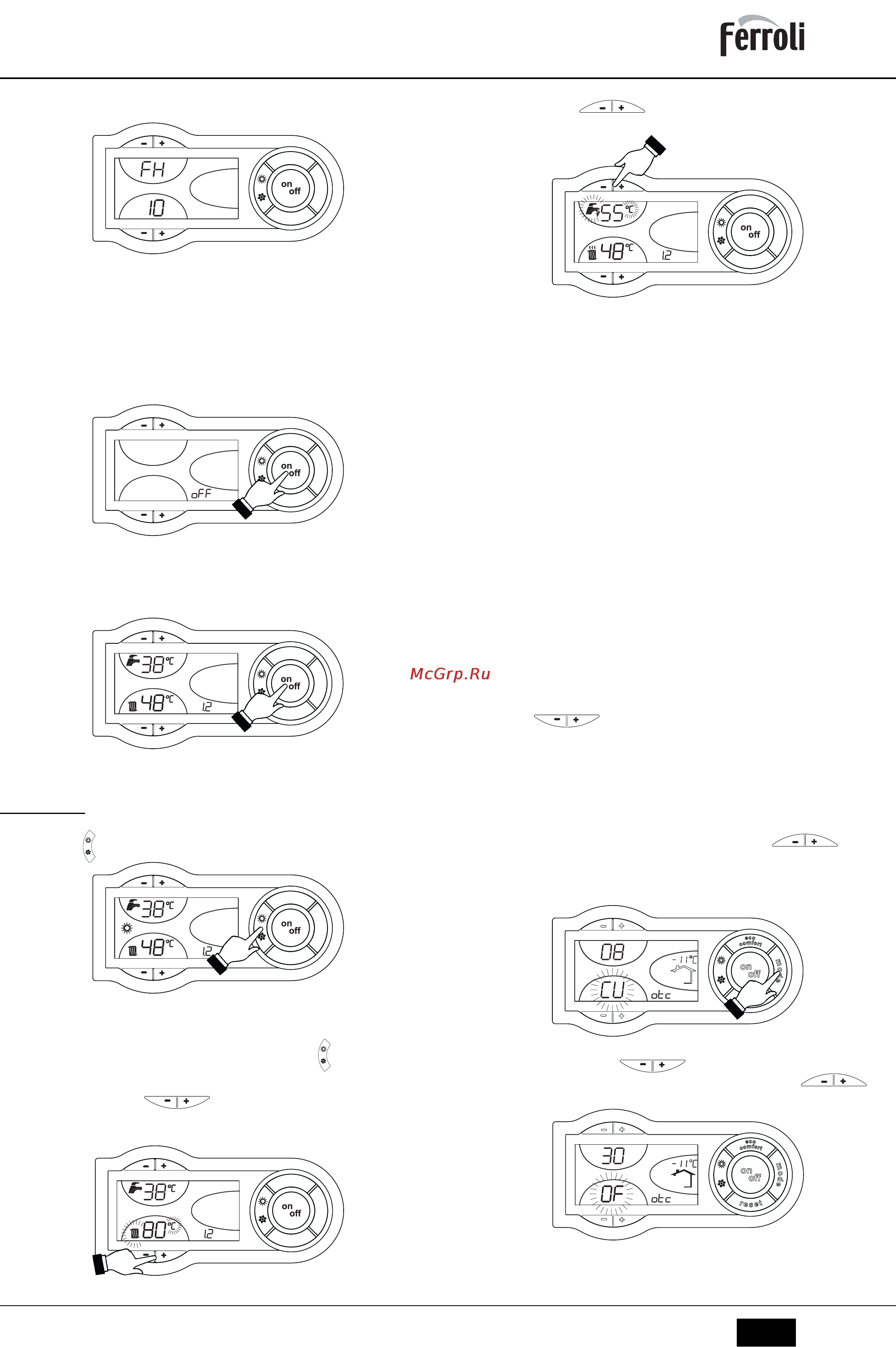

fig. 6 - Accensione caldaia
• Per i successivi 120 secondi il display visualizza FH che identifica il ciclo di sfiato aria dall'im-
pianto riscaldamento.
• Durante i primi 5 secondi il display visualizza anche la versione software della scheda.
• Aprire il rubinetto del gas a monte della caldaia.
• Scomparsa la scritta FH, la caldaia è pronta per funzionare automaticamente ogni qualvolta
si prelevi acqua calda sanitaria o vi sia una richiesta al termostato ambiente.
Spegnimento caldaia
Premere il tasto
on/off
(part. 9 -
fig. 1
) per 1 secondo.
fig. 7 - Spegnimento caldaia
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente.
È disabilitato il funzionamento sanitario e riscaldamento. Rimane attivo il sistema antigelo.
Per riaccendere la caldaia, premere nuovamente il tasto
on/off
(part. 9
fig. 1
) per 1 secondo.
fig. 8
La caldaia sarà immediatamente pronta per funzionare ogni qualvolta si prelevi acqua calda sani-
taria o vi sia una richiesta al termostato ambiente.
2.4 Regolazioni
Commutazione Estate/Inverno
Premere il tasto (part. 6 - fig. 1) per 1 secondo.
fig. 9
Il display attiva il simbolo Estate (part. 27 - fig. 1): la caldaia erogherà solo acqua sani-
taria. Rimane attivo il sistema antigelo.
Per disattivare la modalità Estate, premere nuovamente il tasto (part. 6 - fig. 1) per 1
secondo.
Regolazione temperatura riscaldamento
Agire sui tasti riscaldamento (part. 3 e 4 - fig. 1) per variare la temperatura
da un minimo di 30 °C ad un massimo di 85 °C; si consiglia comunque di non far funzio-
nare la caldaia al di sotto dei 45 °C.
fig. 10
Regolazione temperatura sanitario
Agire sui tasti sanitario (part. 1 e 2 - fig. 1) per variare la temperatura da
un minimo di 40°C ad un massimo di 55°C.
fig. 11
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all’interno dei locali.
Nel caso non sia presente il termostato ambiente la caldaia provvede a mantenere l’im-
pianto alla temperatura di setpoint mandata impianto impostata.
Regolazione della temperatura ambiente (con cronocomando remoto opzionale)
Impostare tramite il cronocomando remoto la temperatura ambiente desiderata all’inter-
no dei locali. La caldaia regolerà l'acqua impianto in funzione della temperatura ambien-
te richiesta. Per quanto riguarda il funzionamento con cronocomando remoto, fare
riferimento al relativo manuale d'uso.
Selezione ECO/COMFORT
L’apparecchio è dotato di una funzione che assicura un’elevata velocità di erogazione di acqua cal-
da sanitaria e massimo comfort per l’utente. Quando il dispositivo è attivo (modalità COMFORT),
l’acqua contenuta in caldaia viene mantenuta in temperatura, permettendo quindi l’immediata di-
sponibilità di acqua calda in uscita caldaia all’apertura del rubinetto, evitando tempi di attesa.
Il dispositivo può essere disattivato dall’utente (modalità ECO) premendo, il tasto
eco/comfort
(part. 7 -
fig. 1
). Per attivare la modalità COMFORT premere nuovamente il tasto
eco/comfort
(part. 7 -
fig. 1
).
Temperatura scorrevole
Quando viene installata la sonda esterna (opzionale) sul display del pannello comandi
(part. 5 - fig. 1) è visualizzata l’attuale temperatura esterna rilevata dalla sonda esterna
stessa. Il sistema di regolazione caldaia lavora con “Temperatura Scorrevole”. In questa
modalità, la temperatura dell’impianto di riscaldamento viene regolata a seconda delle
condizioni climatiche esterne, in modo da garantire un elevato comfort e risparmio ener-
getico durante tutto il periodo dell’anno. In particolare, all’aumentare della temperatura
esterna viene diminuita la temperatura di mandata impianto, a seconda di una determi-
nata “curva di compensazione”.
Con regolazione a Temperatura Scorrevole, la temperatura impostata attraverso i tasti
riscaldamento (part. 3 e 4 - fig. 1) diviene la massima temperatura di man-
data impianto. Si consiglia di impostare al valore massimo per permettere al sistema di
regolare in tutto il campo utile di funzionamento.
La caldaia deve essere regolata in fase di installazione dal personale qualificato. Even-
tuali adattamenti possono essere comunque apportati dall’utente per il miglioramento
del comfort.
Curva di compensazione e spostamento delle curve
Premendo una volta il tasto part. 10 - fig. 1, viene visualizzata l’attuale curva di compen-
sazione (fig. 12) ed è possibile modificarla con i tasti sanitario (part. 1 e 2
- fig. 1).
Regolare la curva desiderata da 1 a 10 secondo la caratteristica (fig. 14).
Regolando la curva a 0, la regolazione a temperatura scorrevole risulta disabilitata.
fig. 12 - Curva di compensazione
Premendo i tasti riscaldamento (part. 3 e 4 - fig. 1) si accede allo sposta-
mento parallelo delle curve (fig. 15), modificabile con i tasti sanitario (part.
1 e 2 - fig. 1).
fig. 13 - Spostamento parallelo delle curve
Premendo nuovamente il tasto part. 10 - fig. 1, si esce dalla modalità regolazione curve
parallele.
