DIVAtop MICRO C
2
IT
cod. 3540S270 - 02/2010 (Rev. 00)
IT
1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di
istruzioni.
• Dopo l’installazione della caldaia, informare l’utilizzatore sul funzionamento e con-
segnargli il presente manuale che costituisce parte integrante ed essenziale del pro-
dotto e deve essere conservato con cura per ogni ulteriore consultazione.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato. È vietato ogni intervento su organi di rego-
lazione sigillati.
• Un’errata installazione o una cattiva manutenzione possono causare danni a perso-
ne, animali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni cau-
sati da errori nell’installazione e nell’uso e comunque per inosservanza delle
istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualificato. L’eventuale riparazione-
sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell’apparecchio.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espres-
samente previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell’imballaggio non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• Le immagini riportate nel presente manuale sono una rappresentazione semplifica-
ta del prodotto. In questa rappresentazione possono esserci lievi e non significative
differenze con il prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile cliente
La ringraziamo di aver scelto, una caldaia murale FERROLI di concezione avanzata,
tecnologia d’avanguardia, elevata affidabilità e qualità costruttiva. La preghiamo di leg-
gere attentamente il presente manuale perchè fornisce importanti indicazioni riguardanti
la sicurezza di installazione, uso e manutenzione.
DIVAtop MICRO C è un generatore termico per riscaldamento e produzione di acqua
calda sanitaria ad alto rendimento funzionante a gas naturale o GPL, dotato di bruciatore
atmosferico ad accensione elettronica, sistema di controllo a microprocessore, destinata
all’installazione in interno o esterno in luogo parzialmente protetto (secondo EN 297/A6)
per temperature fino a -5°C (-15°C con kit antigelo opzionale).
DIVAtop MICRO C è dotata di un dispositivo che consente una produzione di acqua cal-
da sanitaria estremamente rapida: all’apertura del rubinetto, l’acqua calda è disponibile
immediatamente all’uscita caldaia.

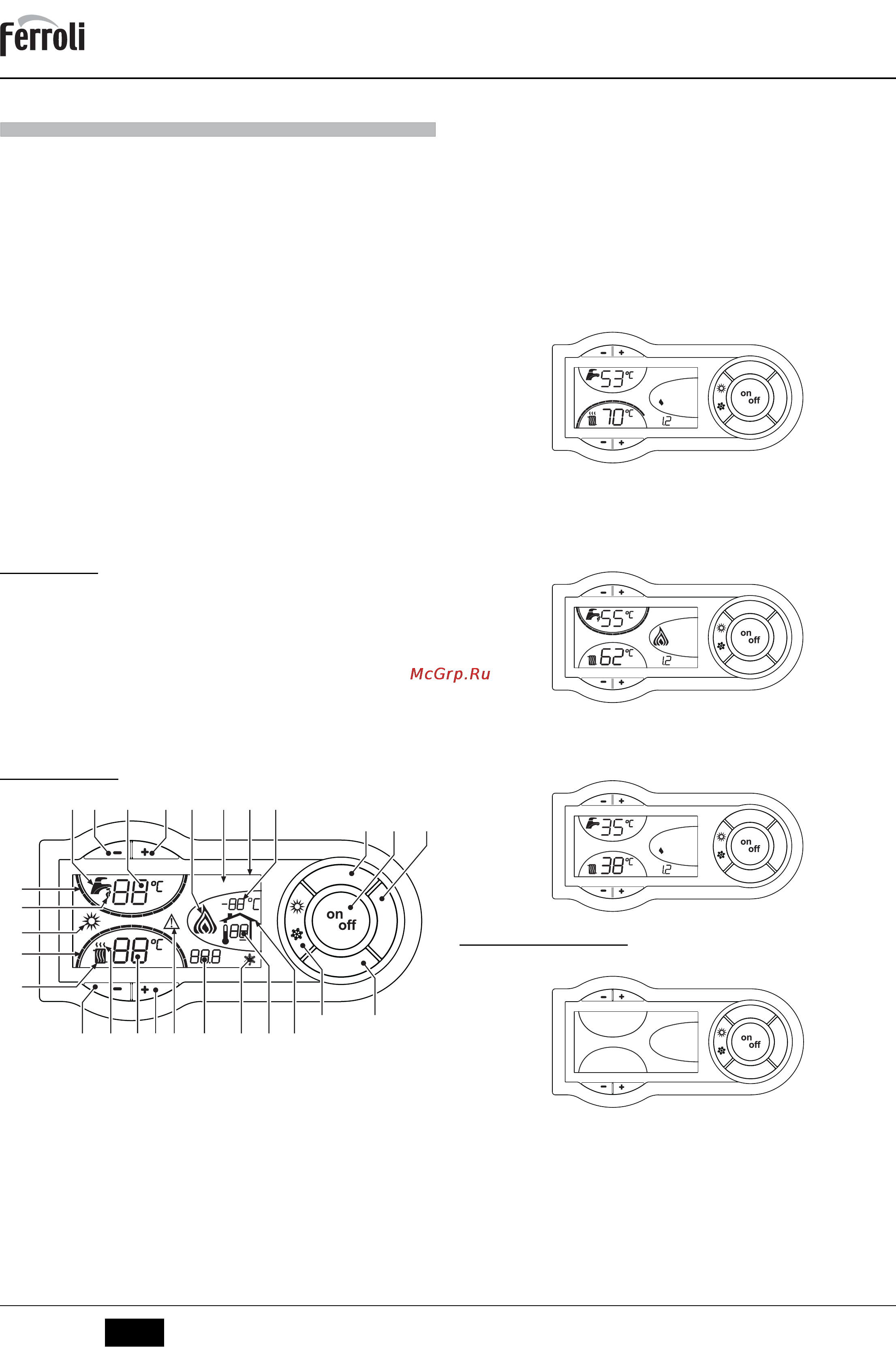

2.2 Pannello comandi
fig. 1 - Pannello di controllo
Legenda
1 = Tasto decremento impostazione temperatura acqua calda sanitaria
2 = Tasto incremento impostazione temperatura acqua calda sanitaria
3 = Tasto decremento impostazione temperatura impianto riscaldamento
4 = Tasto incremento impostazione temperatura impianto riscaldamento
5 = Display
6 = Tasto selezione modalità Estate / Inverno
7 = Tasto selezione modalità Economy / Comfort
8 = Tasto Ripristino
9 = Tasto accensione / spegnimento apparecchio
10 = Tasto menù "Temperatura Scorrevole"
11 = Indicazione raggiungimento temperatura acqua calda sanitaria impostata
12 = Simbolo acqua calda sanitaria
13 = Indicazione funzionamento sanitario
14 = Impostazione / temperatura uscita acqua calda sanitaria
15 = Indicazione modalità Eco (Economy) o Comfort
16 = Temperatura sensore esterno (con sonda esterna opzionale)
17 = Compare collegando la Sonda esterna o il Cronocomando Remoto (opzionali)
18 = Temperatura ambiente (con Cronocomando Remoto opzionale)
19 = Indicazione bruciatore acceso e potenza attuale
20 = Indicazione funzionamento antigelo
21 = Indicazione pressione impianto riscaldamento
22 = Indicazione Anomalia
23 = Impostazione / temperatura mandata riscaldamento
24 = Simbolo riscaldamento
25 = Indicazione funzionamento riscaldamento
26 = Indicazione raggiungimento temperatura mandata riscaldamento impostata
27 = Indicazione modalità Estate
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remo-
to) è indicata dal lampeggio dell'aria calda sopra il radiatore (part. 24 e 25 - fig. 1).
Le tacche di graduazione riscaldamento (part. 26 - fig. 1), si accendono man mano che
la temperatura del sensore riscaldamento raggiunge il valore impostato.
fig. 2
Sanitario
La richiesta sanitario (generata dal prelievo d’acqua calda sanitaria) è indicata dal lam-
peggio dell'acqua calda sotto il rubinetto (part. 12 e 13 - fig. 1).
Le tacche di graduazione sanitario (part. 11 - fig. 1), si accendono man mano che la tem-
peratura del sensore sanitario raggiunge il valore impostato.
fig. 3
Comfort
La richiesta Comfort (ripristino della temperatura interna della caldaia), è indicata dal
lampeggio del simbolo Comfort (part. 15 e 13 - fig. 1).
fig. 4
2.3 Accensione e spegnimento
Caldaia non alimentata elettricamente
fig. 5 - Caldaia non alimentata elettricamente
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della caldaia, quella
sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e intro-
durre l’apposito antigelo nell’impianto di riscaldamento.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5
7910
21
86
43
12 14
11
13
15 16
17182021222325
24
26
27
19
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
comfort
bar
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
