DIVAtop MICRO C
43
FR
cod. 3540S270 - 02/2010 (Rev. 00)

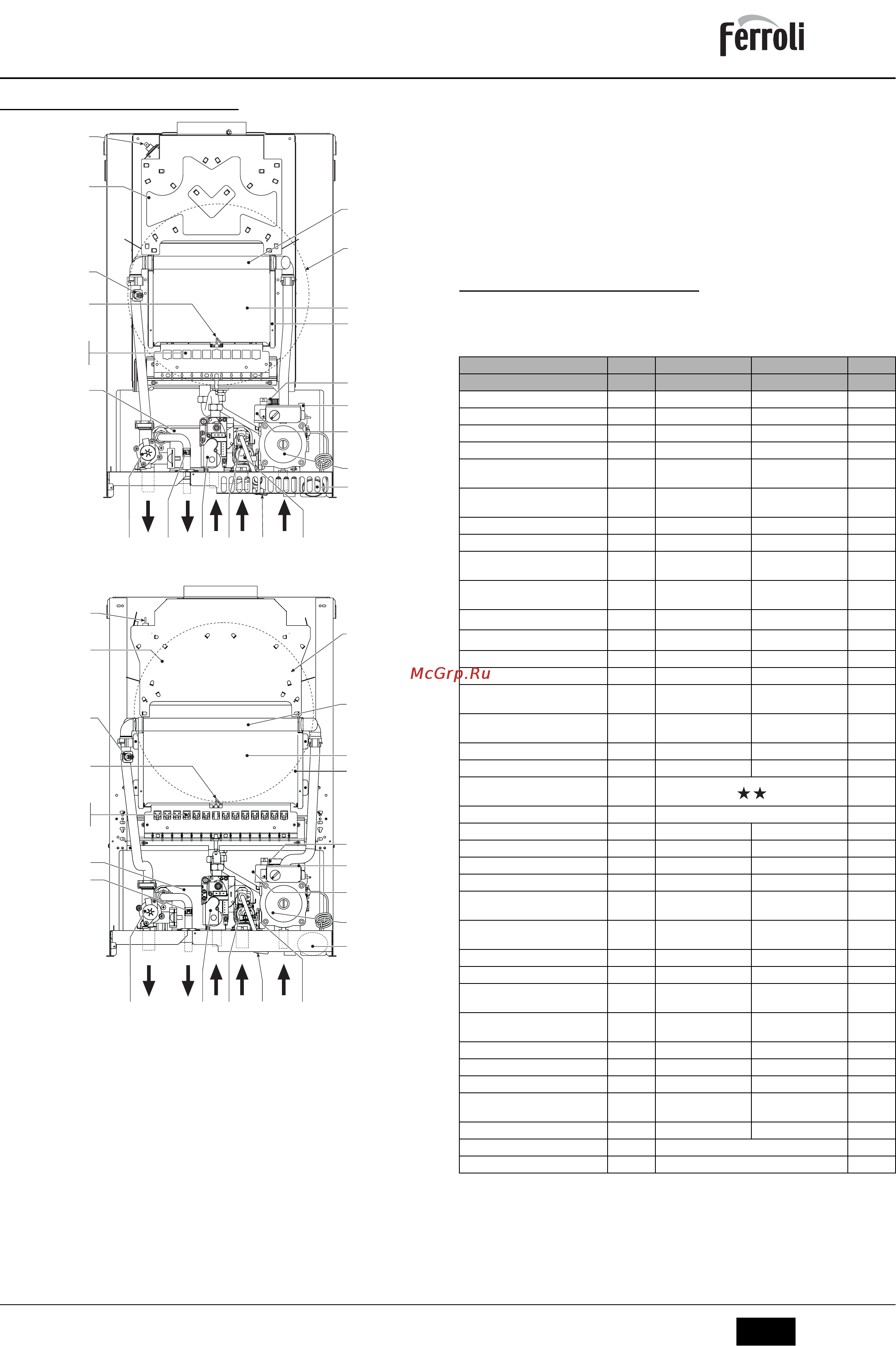

5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
5.1 Vue générale et composants principaux
fig. 23 - Vue générale DIVAtop MICRO C 24
fig. 24 - Vue générale DIVAtop MICRO C 32
Légende figure cap. 5
7 Arrivée gaz
8 Sortie eau chaude sanitaire
9 Entrée eau chaude sanitaire
10 Départ installation
11 Retour installation
14 Soupape de sécurité
19 Chambre de combustion
20 Groupe brûleurs
26 Isolant chambre de combustion
27 Échangeur en cuivre
32 Circulateur circuit chauffage
36 Purgeur air automatique
37 Filtre entrée eau
39 Régulateur de débit
42 Capteur de température eau chaude sanitaire
44 Vanne à gaz
47 Modureg
56 Vase d'expansion
72 Thermostat d'ambiance
73 Thermostat antigel (option)
74 Robinet de remplissage installation
78 Antirefouleur
81 Électrode d'allumage/détection
95 Déviateur
126 Thermostat fumées
136 Débitmètre
138 Sonde externe
139 Chronocommande à distance (Opentherm)
145 Manomètre
194 Échangeur
246 Transducteur de pression
278 Capteur double (sécurité + chauffage)
288 Kit antigel (Option pour installation à l'extérieur)
5.2 Tableau des caractéristiques techniques
Dans la colonne de droite est indiquée l'abréviation utilisée dans la plaque des caractéri-
stiques techniques.
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
44
32
246
36
14
26
19
27
56
126
78
81
20
21
22
42
278
95 136
37
10 8 7 9 11
194
39
145
74
DIVAtop MICRO C 24 DIVAtop MICRO C 32
Donnée Unité
Puissance thermique maxi kW 25.8 34.4 (Q)
Puissance thermique mini kW 8.3 11.5 (Q)
Puissance thermique maxi chauffage kW 23.5 31.3 (P)
Puissance thermique mini chauffage kW 7.0 9.7 (P)
Puissance thermique maxi eau
chaude sanitaire
kW 23.5 31.3
Puissance thermique mini eau chaude
sanitaire
kW 7.0 9.7
Gicleurs brûleur G20 n° x Ø 11 x 1,35 15 x 1,35
Pression gaz alimentation G20 mbar 20 20
Pression gaz maxi en aval vanne à
gaz (G20)
mbar 12.0 12.0
Pression gaz mini en aval vanne à
gaz (G20)
mbar
1.5 1.5
Débit gaz à puissance maxi G20
nm
³
/h
2.73 3.64
Débit gaz à puissance mini G20
nm
³
/h
0.88 1.22
Gicleurs brûleur G31 n° x Ø 11 x 0,79 15 x 0,79
Pression gaz alimentation G31 mbar 37.0 37
Pression maxi en aval vanne à gaz
(G31)
mbar 35.0 35.0
Pression mini en aval vanne à gaz
(G31)
mbar 5.0 5.0
Débit gaz à puissance maxi G31 kg/h 2.00 2.69
Débit gaz à puissance mini G31 kg/h 0.65 0.90
Classe de rendement selon la direc-
tive européenne 92/42 EEC
-
Classe d'émission NOx - 3 (<150 mg/kWh) (NOx)
Pression maxi exercice chauffage bars 3 3 (PMS)
Pression mini exercice chauffage bars 0.8 0.8
Température maxi chauffage °C 90 90 (tmax)
Capacité eau installation chauffage litres 1.0 1.2
Capacité du vase d'expansion chauf-
fage
litres 8 10
Pression de précharge vase d'expan-
sion chauffage
bars 1 1
Pression maxi d'exercice sanitaire bars 9 9 (PMW)
Pression mini d'exercice sanitaire bars 0,25 0.25
Débit d'eau chaude sanitaire à Dt 25
°C
l/min 13.4 17.9
Débit d'eau chaude sanitaire à Dt 30
°C
l/min 11.2 14.9
D
Degré de protection IP X5D X5D
Tension d'alimentation V/Hz 230 V/50 Hz 230 V/50 Hz
Puissance consommée W 80 90
Puissance électrique absorbée sanita-
ire
W80 90
Poids à vide kg 28 31
Type d'appareil
B
11BS
PIN CE 0461BR0843
