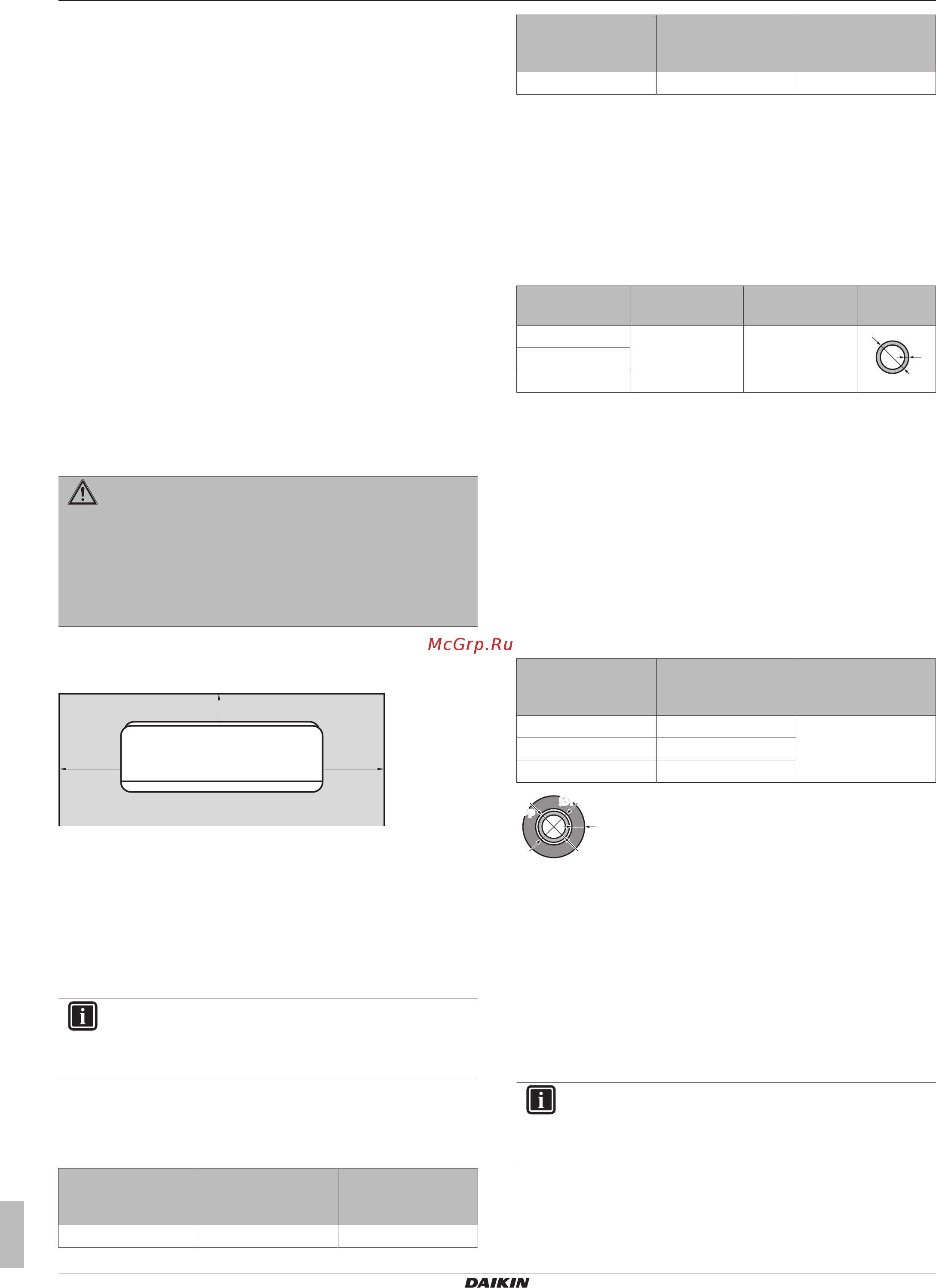

5 Подготовка
Справочное руководство по монтажу
10
(A)(F)TXP20~71L2V1B + FTXF20~71A2V1B
Комнатный кондиционер компании Daikin
4P513661-1A – 2018.01
▪ Люминесцентное освещение. При установке беспроводного
пользовательского интерфейса в помещении с
люминесцентным освещением учитывайте перечисленные
ниже факторы во избежание помех:
▪ Беспроводной пользовательский интерфейс
устанавливается как можно ближе к внутреннему блоку.
▪ Внутренние блоки устанавливаются как можно дальше от
люминесцентных ламп.
НЕ рекомендуется устанавливать блок в следующих местах, так
как это может сократить срок его службы:
▪ в местах со значительными колебаниями напряжения;
▪ на транспортных средствах и судах;
▪ там, где присутствуют кислотные или щелочные испарения.
▪ Избегайте мест, где в атмосфере могут присутствовать
мелкие частицы или пары минерального масла. Избегайте
мест, где могут разрушиться и отвалиться пластмассовые
детали, что может привести к протечкам воды.
▪ Блок не должен подвергаться воздействию прямых солнечных
лучей.
▪ В ванных.
▪ Акустически уязвимые зоны (например, рядом со спальней),
где может мешать шум при работе.
ПРЕДУПРЕЖДЕНИЕ
НЕ размещайте под внутренним и/или под наружным
блоком предметы, которые могут быть повреждены
водой. В противном случае конденсат на блоке или
трубах хладагента, грязь в воздушном фильтре или
засор дренажа могут вызвать каплепадение, что может
привести к загрязнению или поломке предметов,
находящихся под блоком.
▪ Расположение. Блок устанавливается на высоте не менее
1,8 м от пола с учетом приведенных ниже требований к
расстоянию от стен и потолка:
≥50 ≥50
≥30
(mm)
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
Класс Трубопровод
жидкого
хладагента L1
Трубопровод
газообразного
хладагента L1
20~35 Ø6,4 Ø9,5
Класс Трубопровод
жидкого
хладагента L1
Трубопровод
газообразного
хладагента L1
50~71 Ø6,4 Ø12,7
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4") Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8")
12,7мм (1/2")
(a) В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке блока)
могут потребоваться трубки с повышенной толщиной
стенок.
5.3.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубы (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм ≥10мм
9,5мм (3/8") 12~15м
12,7мм (1/2") 14~16мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
5.4 Подготовка электрической
проводки
5.4.1 Информация о подготовке
электрической проводки
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
